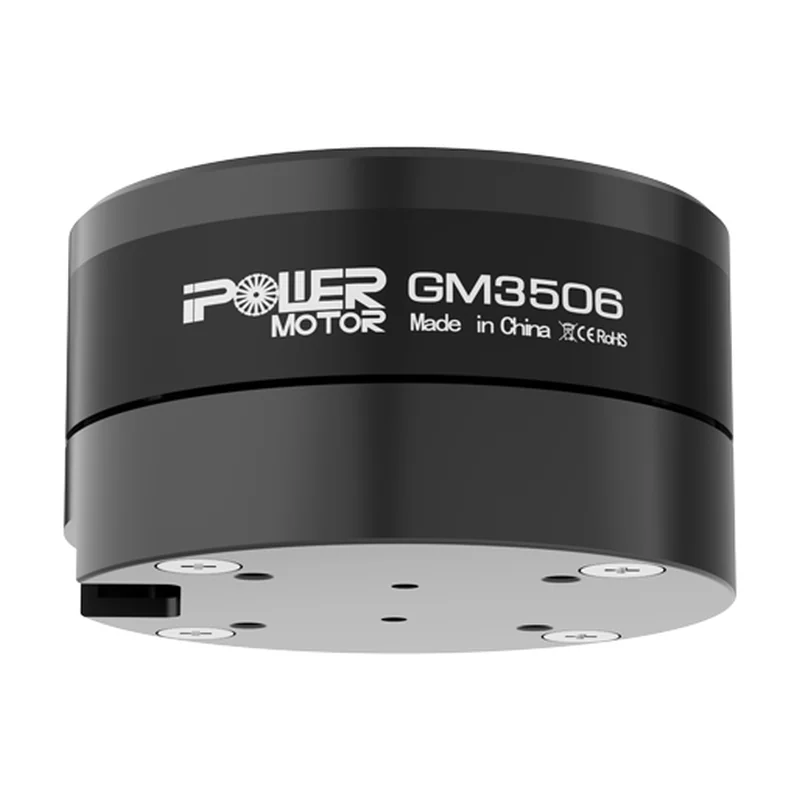

Мотор подвеса iPower GM3506 с энкодером AS5048A, 600–1000 г·см
Версия GM3506 с магнитным энкодером для точного удержания оси в подвесах съёмочных и картографических БПЛА.
- Артикул
- GM3506 w/Encoder
- Производитель
- iPower, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: схема обмотки, сопротивление обмотки, вал — пришлём по запросу.
Входит в подборку «Моторы подвесов: подбор по моменту и полому валу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Наружный диаметр
- ⌀40 мм
- Момент
- 600–1000 г·см
- Масса
- 72 г
- Питание
- 2–3S, до 25 Вт
- Полый вал (нар./внутр.)
- ⌀12 / ⌀8,6 мм
- Габариты
- Ø40×25,8 мм
- Диаметр статора
- 35 мм (по маркировке производителя)
- Высота статора
- 6 мм (по маркировке производителя)
- Объём статора
- 5,8 см³ (расчёт по размеру статора)
Описание
GM3506 с магнитным энкодером AS5048A на торце. Датчик сообщает контроллеру абсолютный угол ротора, поэтому подвес не калибрует полюса при каждом включении и восстанавливает угол после толчка или упора — это существенно для съёмочных и картографических задач, где кадр привязан к телеметрии.
Момент 600–1000 г·см и питание 2–3S до 25 Вт те же, что у версии без датчика, масса 72 г против 64 г. Полый вал Ø12 / Ø8,6 мм пропускает жгут или токосъёмник насквозь.
Контроллер должен уметь работать с энкодерами — это плата уровня SimpleBGC 32bit со свободными портами. Кабель датчика тонкий, его прокладывают отдельно от фазных проводов.
Характеристики приведены по данным производителя: страница модели ↗
