Мотор подвеса DYS BGM3608-70, 18N24P, момент 570 г
DYS · Китай под заказ
BGM3608-70

Мотор подвеса DYS BGM3608-70, 15 Ом, вал 4 мм, для камер до 500 г

Бесколлекторный мотор подвеса DYS BGM3608-70 со схемой 18N24P и обмоткой в 70 витков, момент 570 г при 5 В и 0,46 А, масса 83 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
BGM3608-70
Производитель
DYS, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: питание, вал — пришлём по запросу.

Входит в подборку «Моторы подвесов: подбор по моменту и полому валу»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

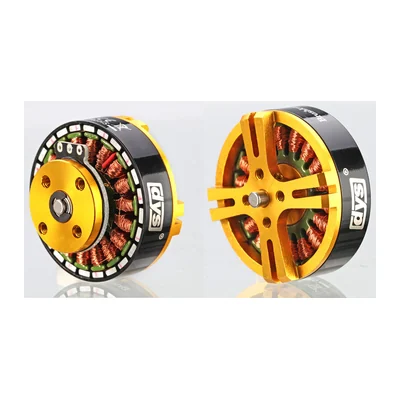

Мотор подвеса DYS BGM3608-70 — бесколлекторный мотор прямого привода для трёхосевых стабилизирующих подвесов: схема 18N24P, 70 витков провода 0,18 мм, сопротивление фазы 15 Ом, момент 570 г при 5 В и 0,46 А. Корпус Ø42 × 15,5 мм, сплошной вал 4 мм, масса 83 г, камеры до 500 г. Производитель — DYS, Китай; раздел каталога — моторы подвесов.

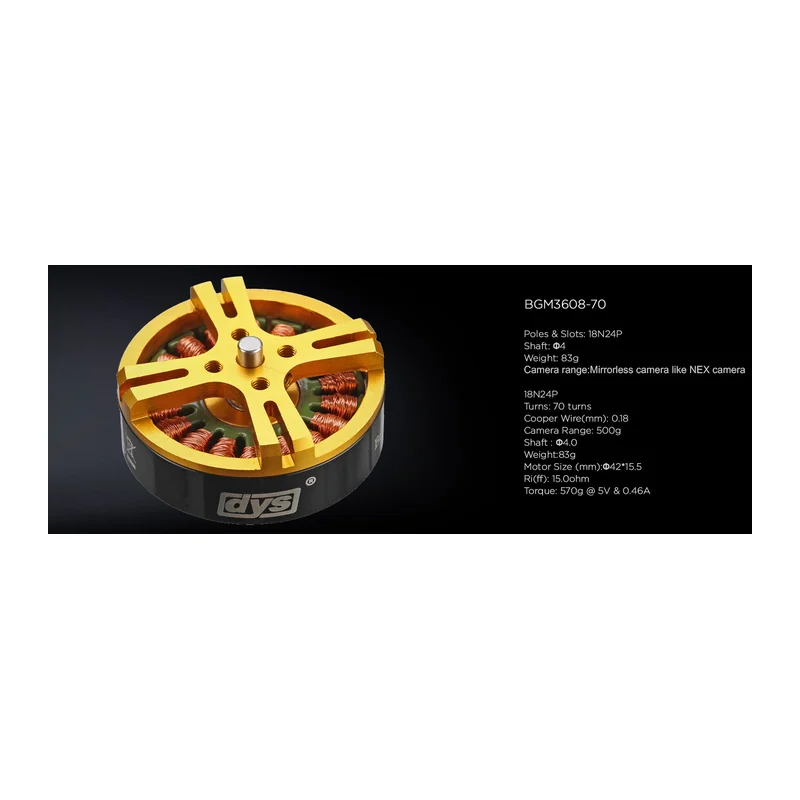

Характеристики

Схема обмотки
18N24P
Число витков
70 витков
Диаметр провода
0,18 мм
Габариты
Ø42 × 15,5 мм
Диаметр вала
Ø4,0 мм
Сопротивление обмотки
15,0 Ом
Масса
83 г
Момент
570 г при 5 В и 0,46 А
Рекомендуемая нагрузка
камеры массой до 500 г

Описание

BGM3608-70 — бесколлекторный мотор прямого привода для трёхосевых стабилизирующих подвесов. Мотор рассчитан на работу с контроллерами бесколлекторных подвесов и удерживает камеру без редуктора, напрямую за счёт крутящего момента статора.

Магнитная система выполнена по схеме 18N24P — 18 пазов статора и 24 полюса магнитов: многополюсная схема даёт плавное вращение на малых оборотах, что и нужно подвесу. Обмотка намотана проводом диаметром 0,18 мм в 70 витков, сопротивление фазы составляет 15,0 Ом. Такая обмотка рассчитана на низковольтное управление от платы стабилизации.

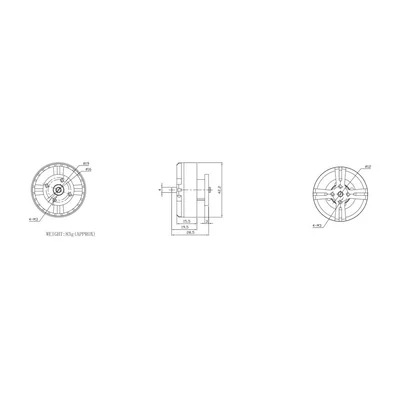

Корпус мотора имеет габариты Ø42 × 15,5 мм, вал — Ø4,0 мм, масса мотора 83 г. Производитель указывает, что мотор предназначен под камеры массой до 500 г.

Момент, заявленный производителем, — 570 г при 5 В и 0,46 А. Момент производитель указывает в граммах без плеча, поэтому сравнивать его корректно только с моторами, записанными так же. Вал сплошной: кабель камеры через мотор не проходит, его ведут снаружи рамки, — у моторов с полым валом его можно провести насквозь.

Характеристики приведены по данным производителя: страница модели ↗
