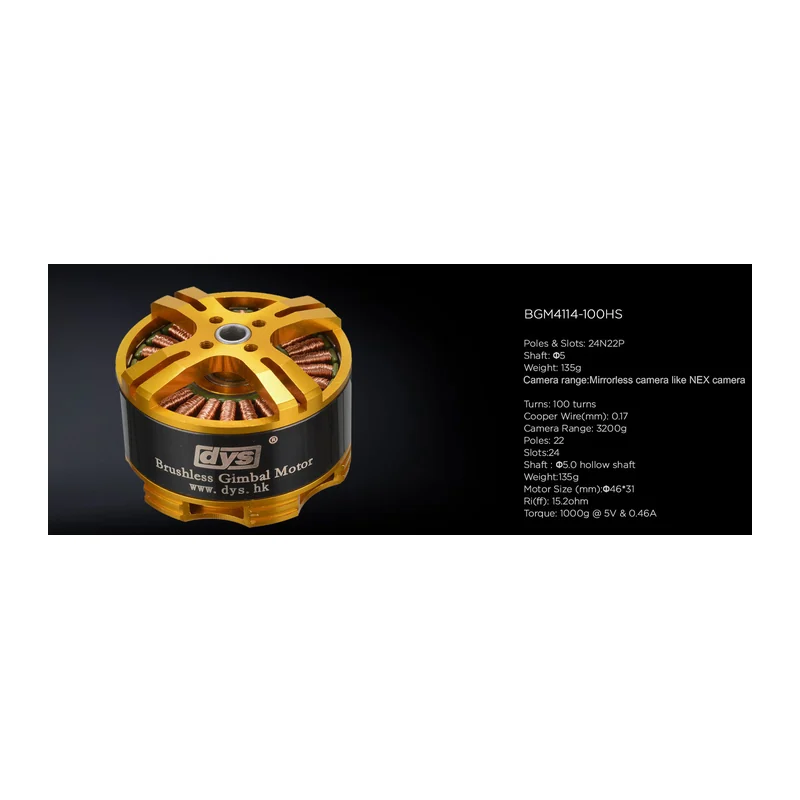

Мотор подвеса DYS BGM4114-100HS, 15,2 Ом, 24N22P, полый вал 5 мм
Бесколлекторный мотор подвеса DYS BGM4114-100HS со схемой 24N22P и обмоткой в 100 витков, момент 1000 г при 5 В и 0,46 А, масса 135 г.
- Артикул
- BGM4114-100HS
- Производитель
- DYS, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: вал — пришлём по запросу.
Входит в подборку «Моторы подвесов: подбор по моменту и полому валу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Мотор подвеса DYS BGM4114-100HS, 15,2 Ом, 24N22P, полый вал 5 мм — момент 1000 г при 5 В и 0,46 А, схема обмотки 24N22P, число витков 100 витков. Из остального: диаметр провода 0,17 мм. Прочее: масса 135 г, габариты Ø46 × 31 мм. Производитель — DYS, Китай; раздел каталога — моторы подвесов.
Характеристики
- Схема обмотки
- 24N22P
- Число витков
- 100 витков
- Диаметр провода
- 0,17 мм
- Габариты
- Ø46 × 31 мм
- Диаметр вала
- полый, Ø5,0 мм
- Сопротивление обмотки
- 15,2 Ом
- Масса
- 135 г
- Момент
- 1000 г при 5 В и 0,46 А
- Рекомендуемая нагрузка
- камеры массой до 3200 г
Описание
BGM4114-100HS — бесколлекторный мотор прямого привода для трёхосевых стабилизирующих подвесов. Мотор рассчитан на работу с контроллерами бесколлекторных подвесов и удерживает камеру без редуктора, напрямую за счёт крутящего момента статора.
Магнитная система выполнена по схеме 24N22P, обмотка намотана проводом диаметром 0,17 мм в 100 витков, сопротивление фазы составляет 15,2 Ом. Такая обмотка рассчитана на низковольтное управление от платы стабилизации.
Корпус мотора имеет габариты Ø46 × 31 мм, вал — полый, Ø5,0 мм, масса мотора 135 г. Производитель указывает, что мотор предназначен под камеры массой до 3200 г.
Момент, заявленный производителем, — 1000 г при 5 В и 0,46 А. Полый вал позволяет пропустить через мотор шлейфы питания и видеосигнала камеры.
Характеристики приведены по данным производителя: страница модели ↗
