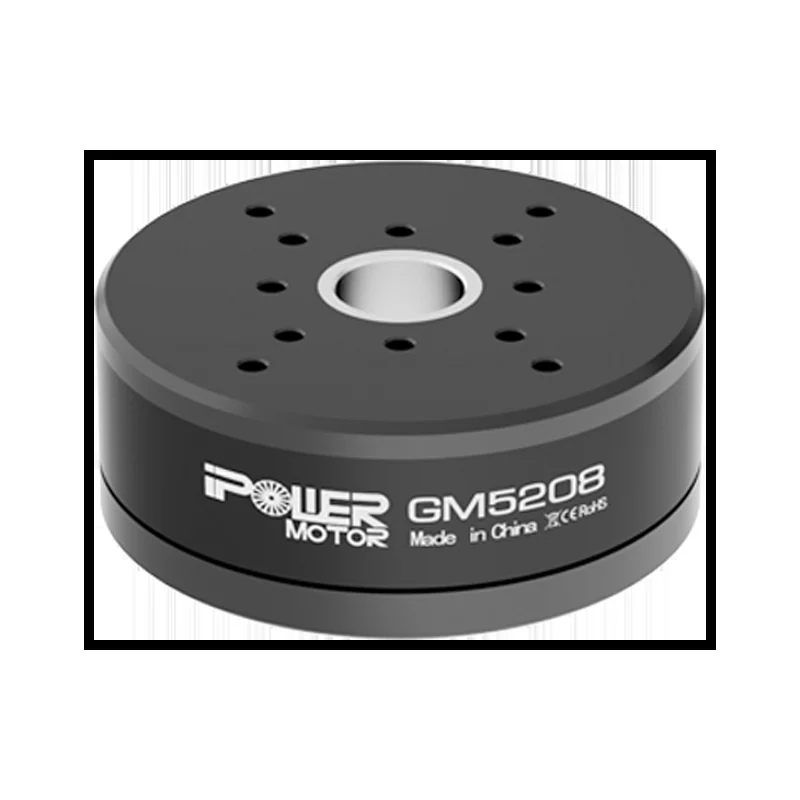

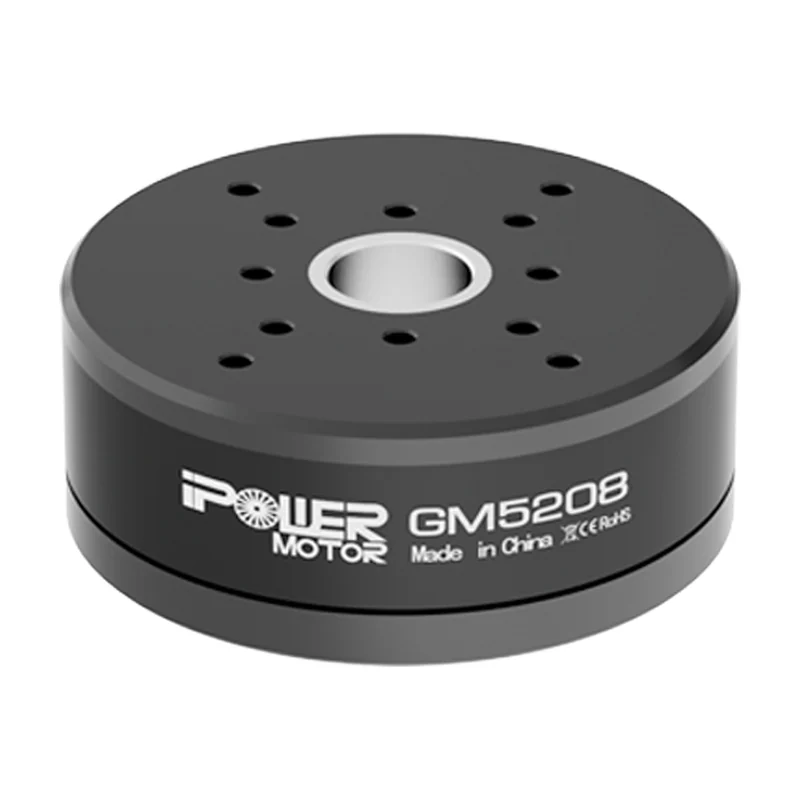

Мотор подвеса iPower GM5208-24, 24N/22P, 1800–2500 г·см, полый вал 12,6 мм
Обновлённый GM5208 со схемой 24N/22P — заметно более плавное вращение при том же моменте; применяется в лидарных и обзорных гондолах БПЛА.
- Артикул
- GM5208-24
- Производитель
- iPower, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: питание, вал — пришлём по запросу.
Входит в подборку «Двигатели для БПЛА: мультироторные, самолётные и для подвесов», «Моторы подвесов: подбор по моменту и полому валу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Наружный диаметр
- ⌀59,5 мм
- Схема обмотки
- 24N/22P
- Момент
- 1800–2500 г·см
- Масса
- 204 г
- Полый вал (нар./внутр.)
- ⌀15 / ⌀12,6 мм
- Габариты
- Ø59,5×31,2 мм
- Диаметр статора
- 52 мм (по маркировке производителя)
- Высота статора
- 8 мм (по маркировке производителя)
- Объём статора
- 17 см³ (расчёт по размеру статора)
Описание
Обновление GM5208: момент тот же, 1800–2500 г·см, но обмотка 24N/22P вместо 12N/14P. Больше зубцов на статоре — мельче шаг магнитного поля и слабее зубцовый момент, отсюда более ровное вращение на околонулевой скорости, где подвес и работает.
Наружный диаметр Ф59,5 мм, масса 204 г; область применения — лидарные и обзорные гондолы БПЛА, а также поворотные оси платформ. Полый вал Ф15 / Ф12,6 мм пропускает жгут насквозь, а во внутренний проход входит токосъёмник Ф12,5 мм на 12 линий, если ось должна вращаться без ограничения.
Посадочные размеры отличаются от GM5208-12 с его Ф63 мм — при замене в готовой раме это стоит проверить.
Характеристики приведены по данным производителя: страница модели ↗
