Мотор подвеса DYS BGM5208-75, 24N22P, момент 1950 г
DYS · Китай под заказ
BGM5208-75

Мотор подвеса DYS BGM5208-75, 15 Ом, полый вал 5 мм, для зеркальных камер

Мотор подвеса под зеркальные камеры: схема 24N22P, корпус Ø63×24 мм, нагрузка до 1950 г при 5 В, полый вал Ø7,0/5,0 мм, масса 189 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
BGM5208-75
Производитель
DYS, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: вал — пришлём по запросу.

Входит в подборку «Моторы подвесов: подбор по моменту и полому валу»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

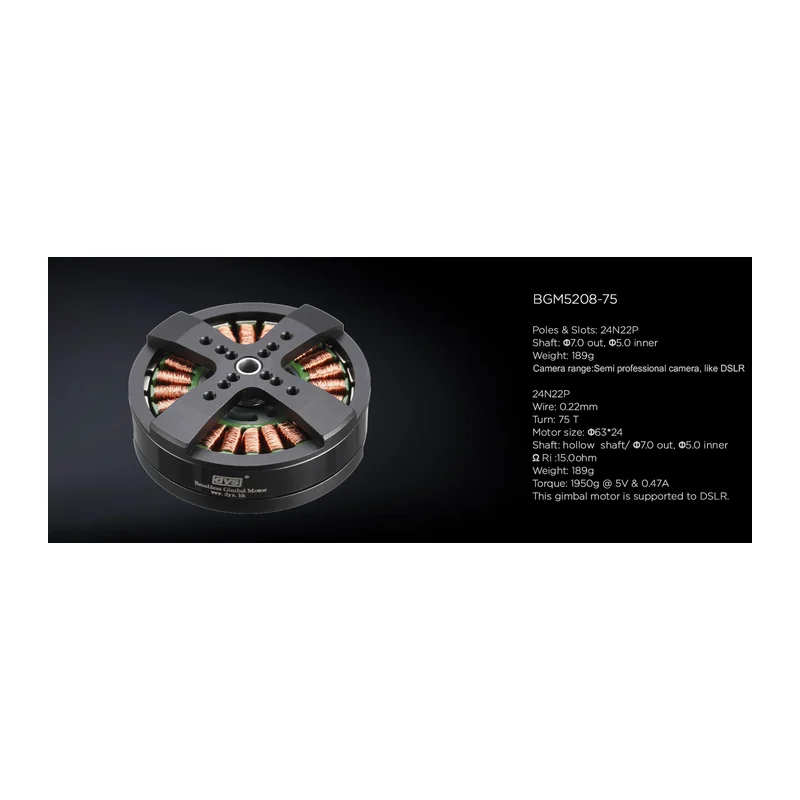

Мотор подвеса DYS BGM5208-75, 15 Ом, полый вал 5 мм, для зеркальных камер — схема обмотки 24N22P, число витков 75 витков, диаметр провода 0,22 мм. Из остального: диаметр вала полый, Ø7,0 мм снаружи / Ø5,0 мм внутри. Прочее: масса 189 г, габариты Ø63 × 24 мм. Производитель — DYS, Китай; раздел каталога — моторы подвесов.

Характеристики

Схема обмотки
24N22P
Число витков
75 витков
Диаметр провода
0,22 мм

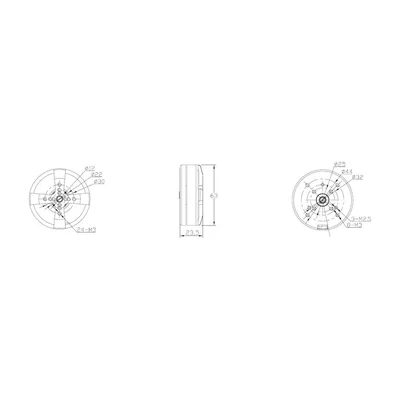

Габариты
Ø63 × 24 мм
Диаметр вала
полый, Ø7,0 мм снаружи / Ø5,0 мм внутри
Сопротивление обмотки
15,0 Ом
Масса
189 г
Удерживаемая нагрузка
до 1950 г при 5 В и 0,47 А
Рекомендуемая нагрузка
зеркальные фотокамеры (DSLR)

Описание

Трёхосевые подвесы зеркальных фотокамер (DSLR) — назначение этого мотора прямого привода: корпус Ø63×24 мм, масса 189 г, схема 24N22P. Обмотка — 75 витков провода 0,22 мм, сопротивление фазы 15,0 Ом, паспортный момент 1950 г при 5 В и 0,47 А.

По классу он стоит между лёгкими моторами под экшн- и беззеркальные камеры и крупноформатными моторами под кинооптику. Многополюсная схема 24N22P даёт ровный ход, а высокоомная обмотка держит момент при малом токе.

Вал полый: Ø7,0 мм снаружи и Ø5,0 мм внутри. Через канал проходят тонкие шлейфы питания и видеосигнала камеры, для толстого жгута нужен мотор с более широким валом. Управление низковольтное, от платы стабилизации подвеса; ток по паспорту — 0,47 А при 5 В.

Характеристики приведены по данным производителя: страница модели ↗
