Мотор подвеса DYS GM81-90T, 9,3 Ом, полый вал 12 мм, для камер RED Epic
Бесколлекторный мотор подвеса DYS GM81-90T со схемой 36N42P и обмоткой в 90 витков, нагрузка до 4970 г при 5 В и 0,75 А, масса 270 г.
- Артикул
- GM81-90T
- Производитель
- DYS, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: вал — пришлём по запросу.
Входит в подборку «Моторы подвесов: подбор по моменту и полому валу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко

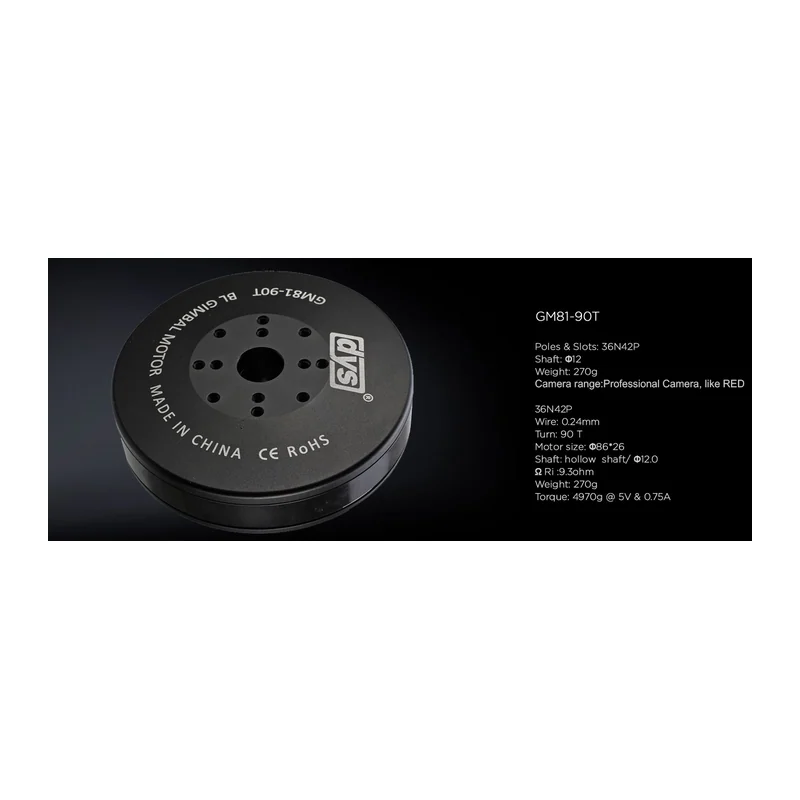

Мотор подвеса DYS GM81-90T, 9,3 Ом, полый вал 12 мм, для камер RED Epic — схема обмотки 36N42P, число витков 90 витков, диаметр провода 0,24 мм. Из остального: диаметр вала полый, Ø12,0 мм. Прочее: масса 270 г, габариты Ø86 × 26 мм. Производитель — DYS, Китай; раздел каталога — моторы подвесов.
Характеристики
- Схема обмотки
- 36N42P
- Число витков
- 90 витков
- Диаметр провода
- 0,24 мм
- Габариты
- Ø86 × 26 мм
- Диаметр вала
- полый, Ø12,0 мм
- Сопротивление обмотки
- 9,3 Ом
- Масса
- 270 г
- Удерживаемая нагрузка
- до 4970 г при 5 В и 0,75 А
- Рекомендуемая нагрузка
- кинокамеры класса RED Epic
Описание
GM81-90T — бесколлекторный мотор прямого привода для трёхосевых стабилизирующих подвесов. Мотор рассчитан на работу с контроллерами бесколлекторных подвесов и удерживает камеру без редуктора, напрямую за счёт крутящего момента статора.
Магнитная система выполнена по схеме 36N42P, обмотка намотана проводом диаметром 0,24 мм в 90 витков, сопротивление фазы составляет 9,3 Ом. Такая обмотка рассчитана на низковольтное управление от платы стабилизации.

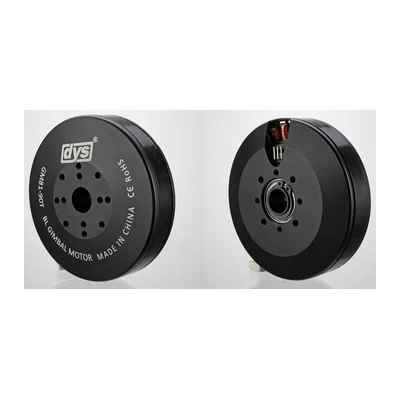

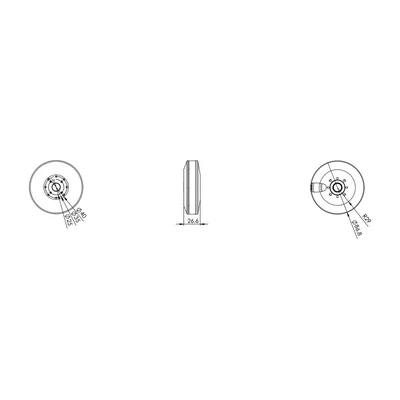

Корпус мотора имеет габариты Ø86 × 26 мм, вал — полый, Ø12,0 мм, масса мотора 270 г. Производитель указывает, что мотор предназначен под кинокамеры класса RED Epic.
Момент, заявленный производителем, — 4970 г при 5 В и 0,75 А. Полый вал позволяет пропустить через мотор шлейфы питания и видеосигнала камеры.
Характеристики приведены по данным производителя: страница модели ↗
