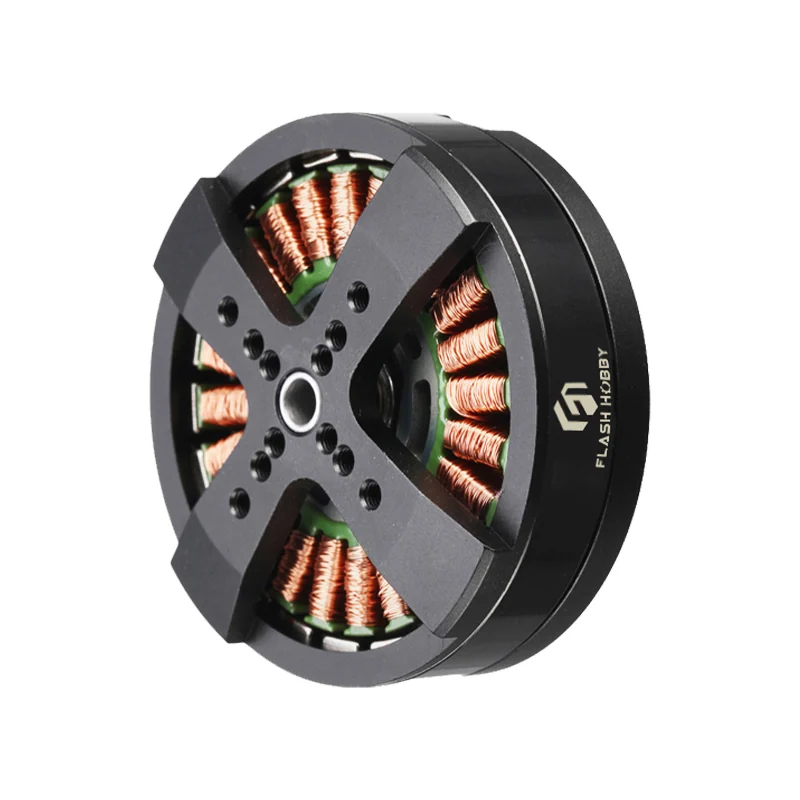

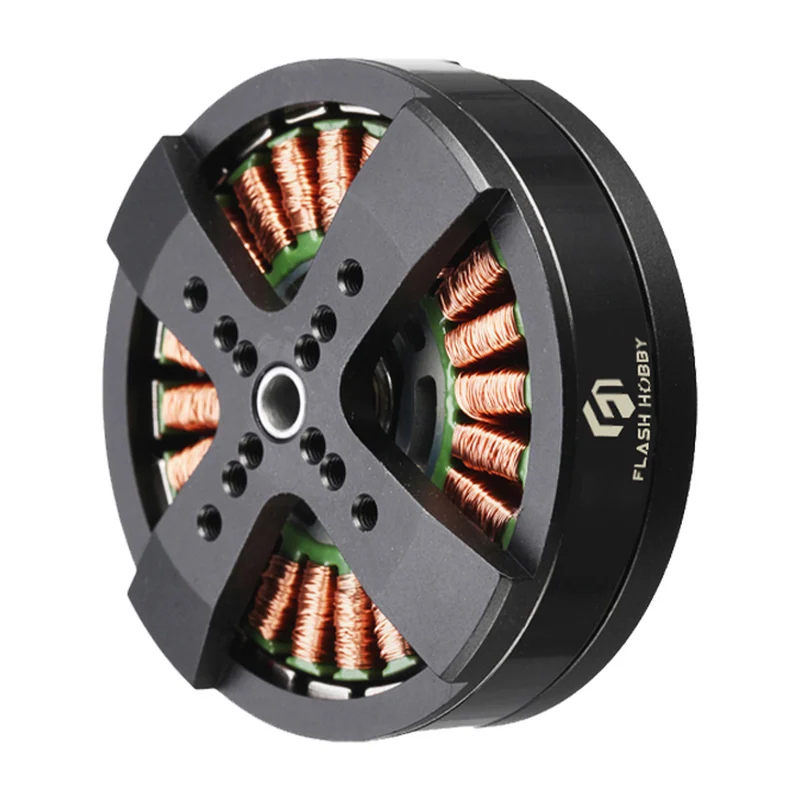

Мотор подвесной (Gimbal) FlashHobby BGM5208–75T
Мотор прямого привода для осей стабилизированных подвесов камер и оптико-электронных модулей: высокоомная обмотка на 75 витков даёт плавный ход и удержание момента при малом токе, полый вал 5 или 7 мм — под протяжку сигнальных жгутов и шлейфов камеры через ось. Работает от 12,8 до 24,2 В.
- Артикул
- BGM5208-75T
- Производитель
- FlashHobby
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: kv, ток длительный, питание, габариты — пришлём по запросу.
Входит в подборку «Моторы для агродронов и грузовых мультироторов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Артикул производителя
- BGM5208–75T
- Масса
- 189 г
- Габариты мотора
- Ø63 × 24 мм
- Размер статора
- 52 × 8 мм
- Полый вал (внутренний диаметр)
- 5 мм или 7 мм
- Конфигурация
- 24N22P (24 паза / 22 полюса)
- Сопротивление
- 15 Ом
- Обороты холостого хода
- 371 об/мин при 12,8 В; 500 об/мин при 16,8 В; 744 об/мин при 24,2 В
- Ток пиковый
- 0,68 А при 12,8 В; 0,98 А при 16,8 В; 1,36 А при 24,2 В
- Момент при стопорении
- 0,15 Н·м при 12,8 В; 0,237 Н·м при 16,8 В; 0,37 Н·м при 24,2 В
- Обороты при стопорении
- 233 об/мин при 12,8 В; 187 об/мин при 16,8 В; 237 об/мин при 24,2 В
- Тип
- аутраннер, трёхфазный бесколлекторный
Описание
Мотор прямого привода для оси стабилизированного подвеса: статор 52×8 мм, схема 24N22P — 22 полюса дают мелкий шаг магнитного поля и плавный ход без рывков на малых углах. Обмотка на 75 витков с сопротивлением 15 Ом рассчитана не на разгон винта, а на удержание момента при малом токе: 0,68 А в пике при 12,8 В и 1,36 А при 24,2 В.
Напряжение питания задаёт и момент, и скорость отработки: момент при стопорении растёт с 0,15 Н·м при 12,8 В до 0,37 Н·м при 24,2 В. Полый вал 5 или 7 мм пропускает жгут камеры внутри оси — без наружной петли, которая мешает балансировке и перетирается.
Масса 189 г ложится в бюджет подвеса вместе с камерой; вариант вала выбирают по толщине шлейфа. Работает от контроллера подвеса с обратной связью по положению, не от обычного регулятора хода.
Характеристики приведены по данным производителя: страница модели ↗
