Мотор подвеса DYS BGM8108-90, 9,3 Ом, полый вал 8 мм, для камер RED Epic
Мотор подвеса под кинокамеры класса RED Epic: схема 36N42P, корпус Ø86×26 мм, нагрузка до 4970 г при 5 В, полый вал Ø8,0 мм.
- Артикул
- BGM8108-90
- Производитель
- DYS, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: вал — пришлём по запросу.
Входит в подборку «Моторы подвесов: подбор по моменту и полому валу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко

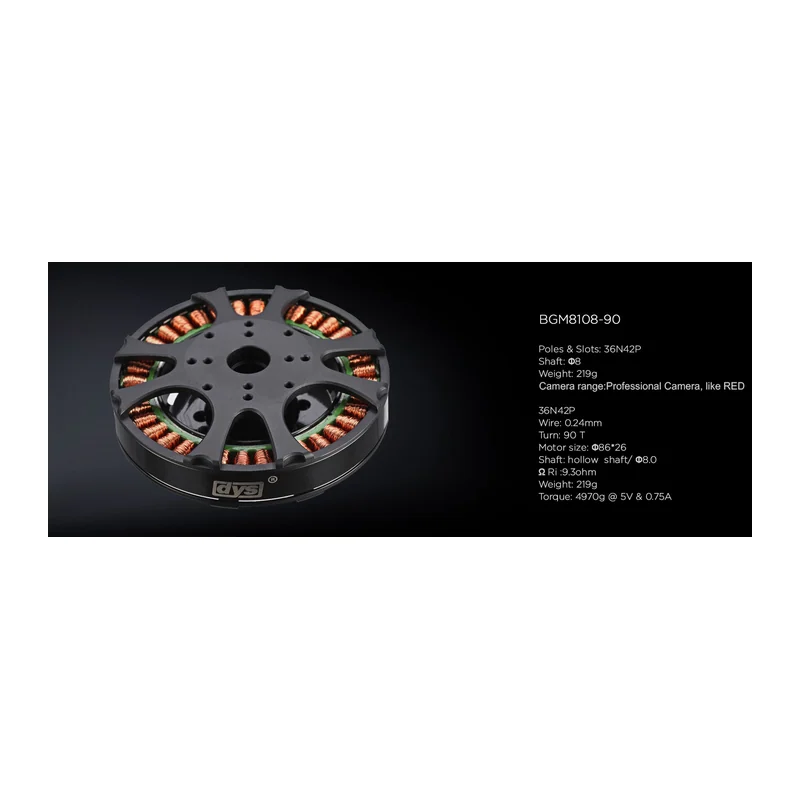

Мотор подвеса DYS BGM8108-90, 9,3 Ом, полый вал 8 мм, для камер RED Epic — схема обмотки 36N42P, число витков 90 витков, диаметр провода 0,24 мм. Из остального: диаметр вала полый, Ø8,0 мм. Прочее: масса 219 г, габариты Ø86 × 26 мм. Производитель — DYS, Китай; раздел каталога — моторы подвесов.
Характеристики
- Схема обмотки
- 36N42P
- Число витков
- 90 витков
- Диаметр провода
- 0,24 мм

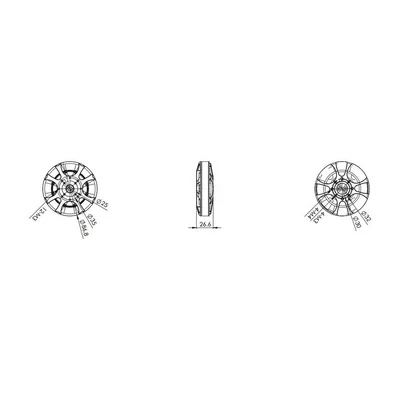

- Габариты
- Ø86 × 26 мм
- Диаметр вала
- полый, Ø8,0 мм
- Сопротивление обмотки
- 9,3 Ом
- Масса
- 219 г
- Удерживаемая нагрузка
- до 4970 г при 5 В и 0,75 А
- Рекомендуемая нагрузка
- кинокамеры класса RED Epic
Описание

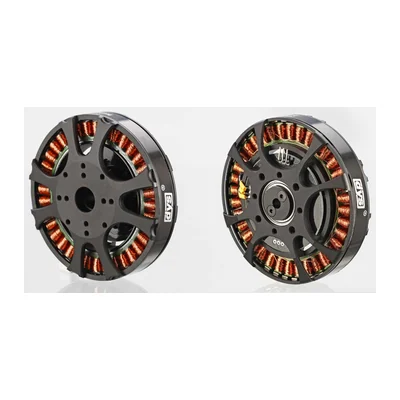

Крупный мотор прямого привода для трёхосевых подвесов под кинокамеры класса RED Epic: корпус Ø86×26 мм, масса 219 г, многополюсная схема 36N42P. Обмотка — 90 витков провода 0,24 мм, сопротивление фазы 9,3 Ом; паспортный момент 4970 г при 5 В и 0,75 А. Камеру мотор держит без редуктора, моментом статора, под управлением контроллера бесколлекторного подвеса.
Большое число полюсов сглаживает зубцовый момент, что для тяжёлой оптики сказывается на плавности хода.
Вал полый, Ø8,0 мм: через него проводят кабели питания и видеосигнала камеры, проходное сечение заранее сверяют с жгутом. Обмотка рассчитана на низковольтное управление от платы стабилизации, ток по паспорту — 0,75 А при 5 В.
Характеристики приведены по данным производителя: страница модели ↗
