Объектив инфракрасный CNGEIR ZnSe Spheric Optical Lens
CNGEIR · Китай под заказ

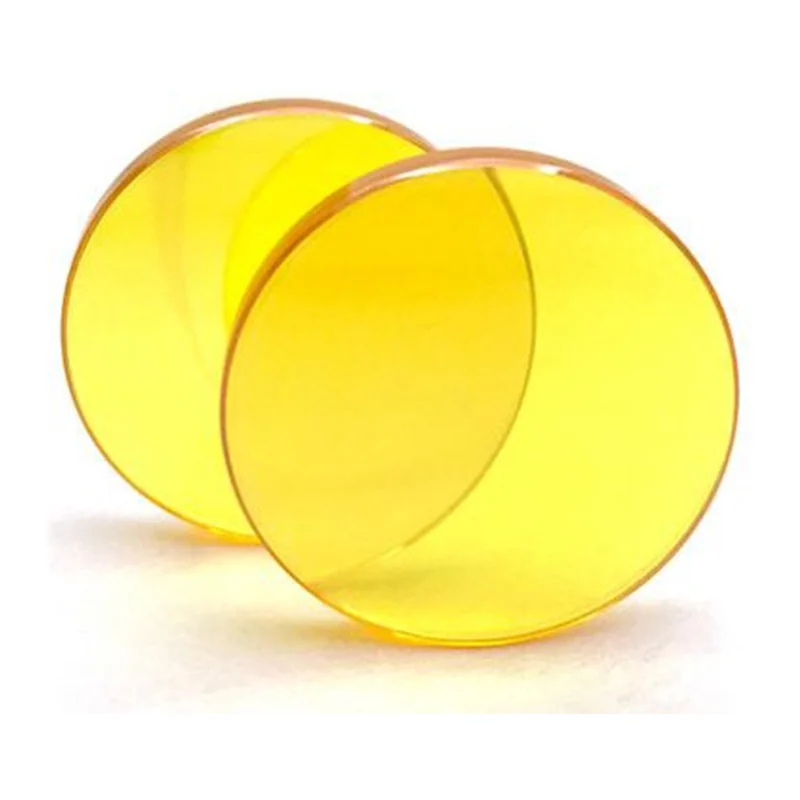

CNGEIR ZnSe Spheric Optical Lens

Сферическая ИК-линза CNGEIR из селенида цинка (ZnSe)

Сферическая ИК-линза из селенида цинка (ZnSe) для ИК-объективов, изготовление под заказ: диаметр 12–450 мм, допуск толщины по центру ± 0,02 мм, чистота поверхности 20/10 или 10/5.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR ZnSe Spheric Optical Lens
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: фокусное расстояние, относительное отверстие, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Сферическая ИК-линза CNGEIR из селенида цинка (ZnSe) — диаметр 12 мм…450 мм, материал ZnSe, обработка поверхности 20/10, 10/5. Из остального: диаметр полировки 12–450 мм. Прочее: толщина допуск толщины по центру ± 0,02 мм. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Материал
ZnSe
Диаметр
12 мм…450 мм
Толщина
допуск толщины по центру ± 0,02 мм
Обработка поверхности
20/10, 10/5
Диаметр полировки
12–450 мм
Допуск диаметра
± 0,05 мм
Точность поверхности
PV λ/10, λ/20
Шероховатость поверхности
Ra ≤ 0,04 мкм
Локальная ошибка
≤ 0,5
Децентрировка
≤ 1′
Допуск общей высоты
± 0,02 мм
Допуск стрелки прогиба вогнутой поверхности
± 0,02 мм

Описание

Сферическая линза из селенида цинка (ZnSe) — материала с высокой прозрачностью в инфракрасном диапазоне, широкой полосой пропускания и низкими оптическими потерями.

Диаметр линзы и диаметр полировки — от 12 до 450 мм. Допуск диаметра ± 0,05 мм, допуск толщины по центру ± 0,02 мм, допуски общей высоты и стрелки прогиба вогнутой поверхности ± 0,02 мм. Чистота поверхности 20/10 или 10/5, точность формы PV λ/10 или λ/20, шероховатость Ra ≤ 0,04 мкм, локальная ошибка ≤ 0,5, децентрировка ≤ 1′.

Применяется в тепловизионной технике, CO2-лазерных системах и медицинских приборах. Радиусы, толщина и диаметр изготавливаются под заказ.

Характеристики приведены по данным производителя: страница модели ↗
