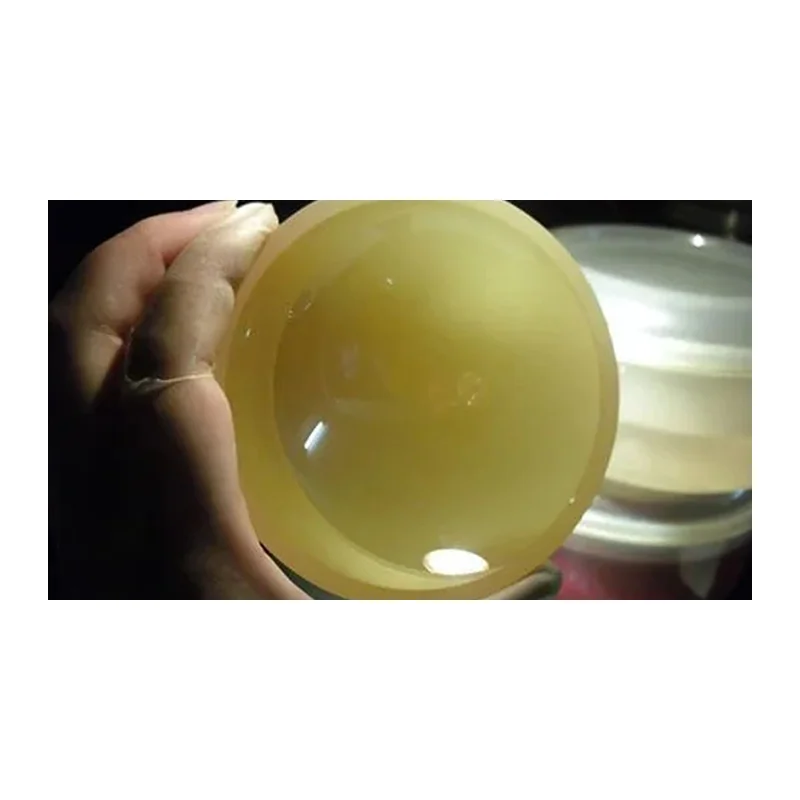

Заготовка ИК-оптики CNGEIR ZnS Dome
CNGEIR · Китай под заказ
CNGEIR ZnS Dome

ИК-купол CNGEIR из сульфида цинка (ZnS)

Купол из сульфида цинка (ZnS) для защиты ИК-датчиков: диаметр 20–200 мм, точность формы PV λ/2 или λ/4, покрытие просветляющее или DLC с просветляющим.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR ZnS Dome
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: фокусное расстояние, относительное отверстие, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИК-купол CNGEIR из сульфида цинка (ZnS) — диаметр 20 мм−200 мм, материал ZnS, обработка поверхности 80/50, 60/40, 40/20. Из остального: пропускание просветляющее≥ 97%; алмазоподобное (DLC)+просветляющее≥ 90%. Прочее: толщина допуск толщины по центру ± 0,03…± 0,1 мм. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Материал
ZnS
Диаметр
20 мм−200 мм
Толщина
допуск толщины по центру ± 0,03…± 0,1 мм
Обработка поверхности
80/50, 60/40, 40/20
Пропускание
просветляющее≥ 97%; алмазоподобное (DLC)+просветляющее≥ 90%
Допуск наружного диаметра
± 0,02…± 0,1 мм
Допуск общей высоты
± 0,02…± 0,05 мм
Допуск стрелки прогиба вогнутой поверхности
± 0,02…± 0,05 мм
Шероховатость поверхности
Ra ≤ 0,04 мкм
Точность поверхности
PV λ/2, λ/4
Клиновидность по краю (ETV)
≤ 5′

Описание

Купол из сульфида цинка (ZnS) для защиты ИК-датчиков. Материал пропускает излучение в широкой полосе — от видимого до дальнего инфракрасного диапазона — и сохраняет оптическую прозрачность в тяжёлых условиях эксплуатации.

Диаметр — от 20 до 200 мм. Допуск наружного диаметра ± 0,02…± 0,1 мм, толщины по центру ± 0,03…± 0,1 мм, общей высоты и стрелки прогиба вогнутой поверхности ± 0,02…± 0,05 мм. Чистота поверхности 80/50, 60/40 или 40/20, шероховатость Ra ≤ 0,04 мкм, точность формы PV λ/2 или λ/4, клиновидность по краю (ETV) ≤ 5′.

Покрытие на выбор: просветляющее (AR) с пропусканием ≥ 97% или алмазоподобное (DLC) с просветляющим — ≥ 90%. Производитель указывает применение в авиакосмической технике. Геометрия изготавливается под заказ.

Характеристики приведены по данным производителя: страница модели ↗
