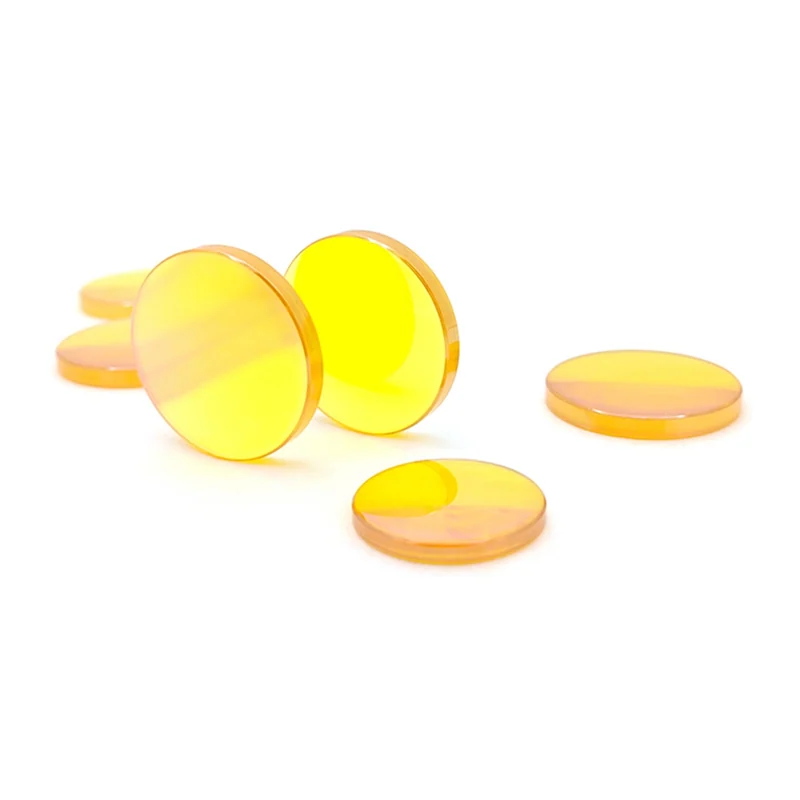

Заготовка ИК-оптики CNGEIR ZnS Circle IR
CNGEIR · Китай под заказ
CNGEIR ZnS Circle IR Blank

Круглая заготовка ИК-оптики CNGEIR из сульфида цинка (ZnS)

Оригинальное название: CNGEIR ZnS Circle IR Blank

Круглая заготовка из сульфида цинка (ZnS) под ИК-линзы, окна и купола: размеры под заказ, допуск диаметра ≤ 0,03 мм, плоскостность < 10 мкм, чистота 40/20.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR ZnS Circle IR Blank
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: фокусное расстояние, относительное отверстие, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Круглая заготовка ИК-оптики CNGEIR из сульфида цинка (ZnS) — диаметр допуск диаметра ≤ 0,03 мм, материал ZnS, обработка поверхности 40/20. Из остального: пропускание 1.просветляющее ≥ 97% 2.алмазоподобное (DLC)+просветляющее≥ 90%. Прочее: толщина допуск толщины по центру ≤ 0,025 мм. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Материал
ZnS
Диаметр
допуск диаметра ≤ 0,03 мм
Толщина
допуск толщины по центру ≤ 0,025 мм
Обработка поверхности
40/20
Пропускание
1.просветляющее ≥ 97% 2.алмазоподобное (DLC)+просветляющее≥ 90%
Допуск толщины по краю
≤ 0,03 мм
Радиус кривизны
ΔSag < 0,005
Плоскостность
< 10 мкм
Ошибка формы поверхности
N < 2, ΔN < 1
Децентрировка
окно < 30′; линза < 1,5′

Описание

Круглая заготовка из сульфида цинка (ZnS) для изготовления линз, окон и куполов. Сульфид цинка имеет высокий показатель преломления и широкую полосу пропускания — от видимого до дальнего ИК-диапазона.

Допуск диаметра ≤ 0,03 мм, допуск толщины по центру ≤ 0,025 мм, по краю ≤ 0,03 мм, отклонение стрелки прогиба ΔSag < 0,005. Чистота поверхности 40/20, плоскостность < 10 мкм, ошибка формы N < 2, ΔN < 1. Децентрировка — менее 30′ для окон и менее 1,5′ для линз.

Покрытие на выбор: просветляющее (AR) с пропусканием ≥ 97% или алмазоподобное (DLC) в сочетании с просветляющим с пропусканием ≥ 90%. Производитель указывает применение в тепловизионной технике, системах видеонаблюдения и авиакосмической аппаратуре. Диаметр и толщина изготавливаются под заказ.

Характеристики приведены по данным производителя: страница модели ↗
