Заготовка ИК-оптики CNGEIR Germanium IR
CNGEIR · Китай под заказ

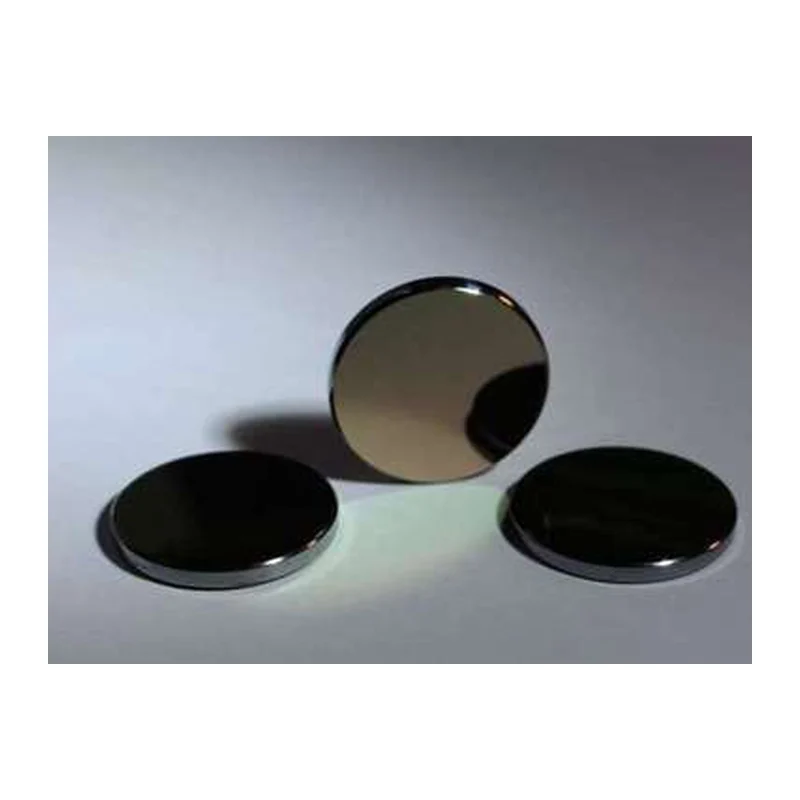

CNGEIR Germanium IR Blank

Заготовка ИК-оптики CNGEIR из германия

Оригинальное название: CNGEIR Germanium IR Blank

Германиевая заготовка произвольной формы для ИК-оптики: геометрия задаётся заказчиком, допуск толщины по центру ≤ 0,025 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR Germanium IR Blank
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: фокусное расстояние, относительное отверстие, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Заготовка ИК-оптики CNGEIR из германия — диаметр допуск диаметра ≤ 0,03 мм, материал Ge, обработка поверхности 40/20. Из остального: пропускание 1.просветляющее ≥ 97% 2.алмазоподобное (DLC)+просветляющее≥ 90%. Прочее: толщина допуск толщины по центру ≤ 0,025 мм. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Материал
Ge
Диаметр
допуск диаметра ≤ 0,03 мм
Толщина
допуск толщины по центру ≤ 0,025 мм
Обработка поверхности
40/20
Пропускание
1.просветляющее ≥ 97% 2.алмазоподобное (DLC)+просветляющее≥ 90%
Допуск толщины по краю
≤ 0,03 мм
Радиус кривизны
ΔSag < 0,005
Плоскостность
< 10 мкм
Ошибка формы поверхности
N < 2, ΔN < 1
Децентрировка
окно < 30′; линза < 1,5′

Описание

Предварительно сформованная деталь из германия высокой чистоты: из неё затем изготавливают элементы ИК-оптики для тепловизионных систем и спектроскопического оборудования. Германий ценят за прозрачность в инфракрасной области. Форма и размеры задаются заказчиком.

Допуск диаметра ≤ 0,03 мм, толщины ≤ 0,025 мм по центру и ≤ 0,03 мм по краю; ошибка формы N < 2 и ΔN < 1, плоскостность < 10 мкм, класс чистоты 40/20. Для окон децентрировка не превышает 30′, для линз — 1,5′. Покрытие — просветляющее с пропусканием не менее 97% или DLC в паре с просветляющим, не менее 90%; DLC уместно на поверхностях, открытых внешней среде.

Характеристики приведены по данным производителя: страница модели ↗
