Заготовка ИК-оптики CNGEIR Germanium (IR) Dome
CNGEIR · Китай под заказ
CNGEIR Germanium (IR) Dome

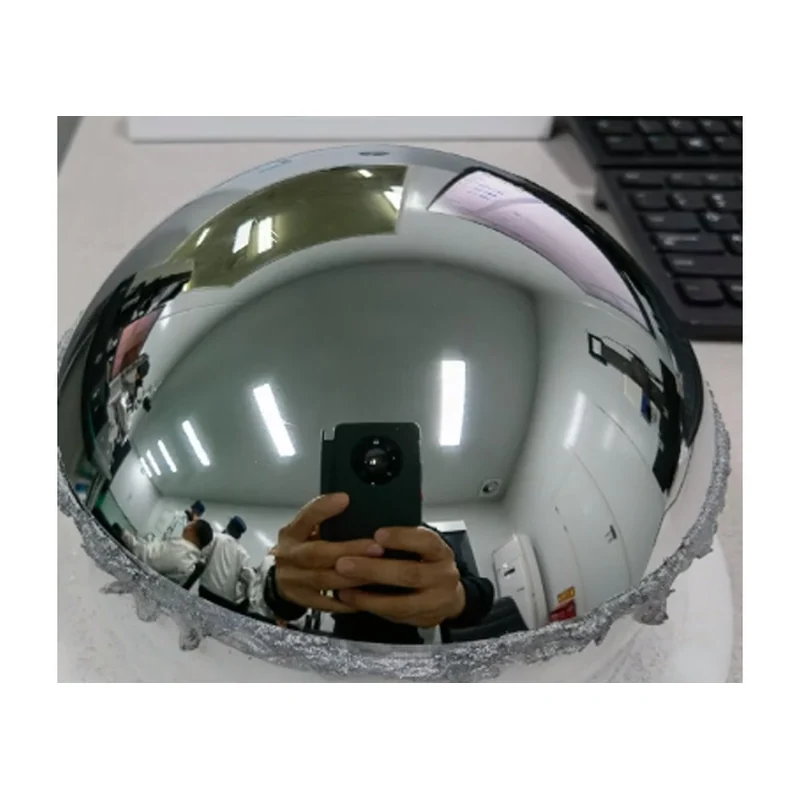

ИК-купол CNGEIR из германия

Германиевый купол для защиты ИК-датчиков: диаметр 20–200 мм, точность формы PV λ/2 или λ/4, шероховатость Ra ≤ 0,04 мкм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR Germanium (IR) Dome
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: фокусное расстояние, относительное отверстие, спектральный диапазон, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИК-купол CNGEIR из германия — диаметр 20 мм−200 мм, материал Ge, обработка поверхности 80/50, 60/40, 40/20. Из остального: пропускание просветляющее≥ 97%; алмазоподобное (DLC)+просветляющее≥ 90%. Прочее: толщина допуск толщины по центру ± 0,03…± 0,1 мм. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Материал
Ge
Диаметр
20 мм−200 мм
Толщина
допуск толщины по центру ± 0,03…± 0,1 мм
Обработка поверхности
80/50, 60/40, 40/20
Пропускание
просветляющее≥ 97%; алмазоподобное (DLC)+просветляющее≥ 90%
Допуск наружного диаметра
± 0,02…± 0,1 мм
Допуск общей высоты
± 0,02…± 0,05 мм
Допуск стрелки прогиба вогнутой поверхности
± 0,02…± 0,05 мм
Шероховатость поверхности
Ra ≤ 0,04 мкм
Точность поверхности
PV λ/2, λ/4
Клиновидность по краю (ETV)
≤ 5′

Описание

Купол из германия высокой чистоты ставят перед ИК-датчиком как наружное защитное окно: германий пропускает инфракрасное излучение. Область применения — тепловизионная аппаратура и системы охраны, включая работу в тяжёлых условиях; диаметр купола — 20–200 мм, радиусы, толщина и диаметр выполняются под заказ.

У купола нормируется форма: допуски общей высоты и стрелки прогиба вогнутой стороны — от ± 0,02 до ± 0,05 мм, клиновидность по краю — не более 5′.

Точность формы — PV λ/2 или λ/4 при шероховатости Ra ≤ 0,04 мкм, класс чистоты — 80/50, 60/40 или 40/20; допуск наружного диаметра — от ± 0,02 до ± 0,1 мм, толщины по центру — от ± 0,03 до ± 0,1 мм. Для наружной стороны подходит алмазоподобное покрытие DLC с просветляющим (пропускание от 90%), для внутренней — просветляющее, от 97%.

Характеристики приведены по данным производителя: страница модели ↗
