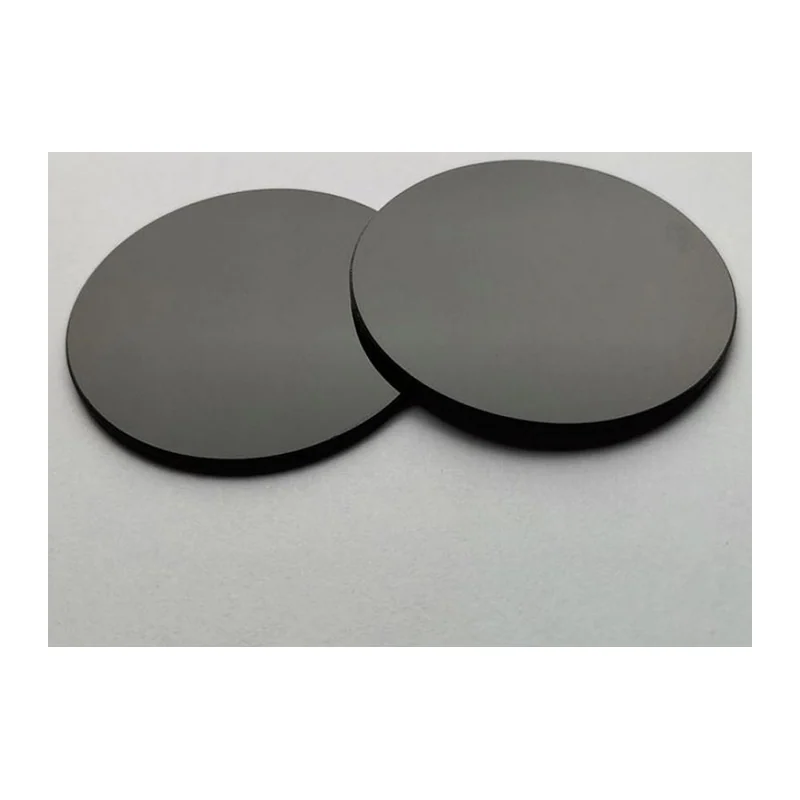

Заготовка ИК-оптики CNGEIR Germanium Circle IR
CNGEIR · Китай под заказ
CNGEIR Germanium Circle IR Blank

Круглая заготовка ИК-оптики CNGEIR из германия

Оригинальное название: CNGEIR Germanium Circle IR Blank

Германиевый диск-заготовка под ИК-линзы и окна: диаметр и толщина под заказ, допуск диаметра ≤ 0,03 мм, плоскостность < 10 мкм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR Germanium Circle IR Blank
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: фокусное расстояние, относительное отверстие, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Круглая заготовка ИК-оптики CNGEIR из германия — диаметр допуск диаметра ≤ 0,03 мм, материал Ge, обработка поверхности 40/20. Из остального: пропускание 1.просветляющее ≥ 97% 2.алмазоподобное (DLC)+просветляющее≥ 90%. Прочее: толщина допуск толщины по центру ≤ 0,025 мм. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Материал
Ge
Диаметр
допуск диаметра ≤ 0,03 мм
Толщина
допуск толщины по центру ≤ 0,025 мм
Обработка поверхности
40/20
Пропускание
1.просветляющее ≥ 97% 2.алмазоподобное (DLC)+просветляющее≥ 90%
Допуск толщины по краю
≤ 0,03 мм
Радиус кривизны
ΔSag < 0,005
Плоскостность
< 10 мкм
Ошибка формы поверхности
N < 2, ΔN < 1
Децентрировка
окно < 30′; линза < 1,5′

Описание

Диск из германия — подложка, из которой изготавливают линзы, окна и другие элементы ИК-оптики для тепловизионной техники и спектроскопии. Германий прозрачен в инфракрасном спектре и обладает подходящими преломляющими свойствами, поэтому служит базовым материалом прецизионной ИК-оптики. Диаметр и толщина диска выполняются под заказ.

Диск идёт в дальнейшую обработку: из него вытачивают и полируют линзы, окна и купола.

Допуски: диаметр ≤ 0,03 мм, толщина по центру ≤ 0,025 мм и по краю ≤ 0,03 мм; ошибка формы N < 2 и ΔN < 1, плоскостность < 10 мкм, класс чистоты 40/20, децентрировка для окон — менее 30′, для линз — менее 1,5′. Покрытие — просветляющее (пропускание от 97%) либо комбинация DLC и просветляющего слоя (от 90%).

Характеристики приведены по данным производителя: страница модели ↗
