Заготовка ИК-оптики CNGEIR Chalcogenide Glass IR
CNGEIR · Китай под заказ
CNGEIR Chalcogenide Glass IR Blank

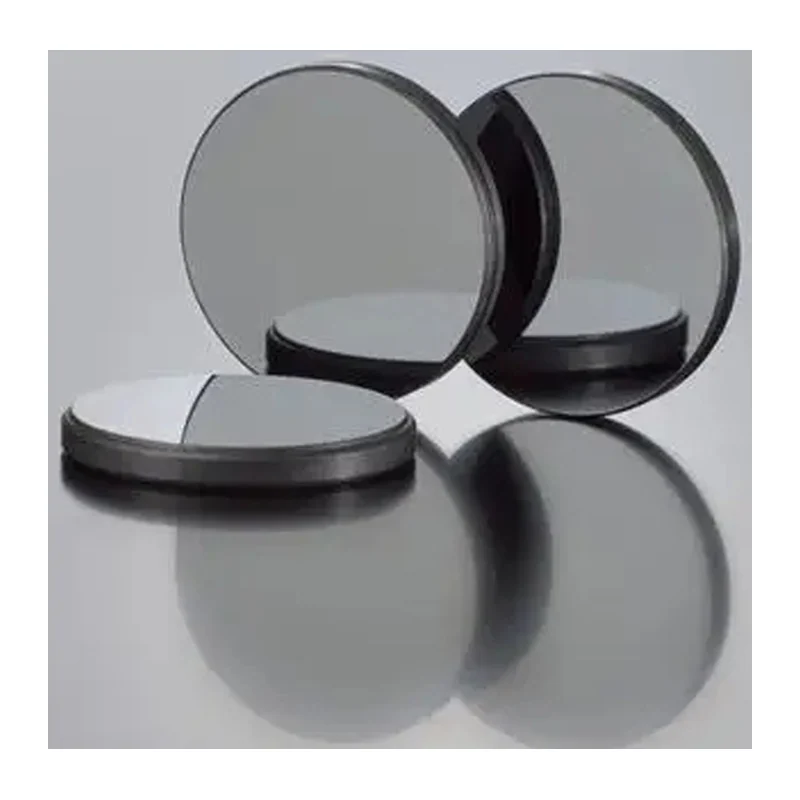

Заготовка ИК-оптики CNGEIR из халькогенидного стекла

Оригинальное название: CNGEIR Chalcogenide Glass IR Blank

Заготовка ИК-оптики из халькогенидного стекла на основе серы, селена и теллура: геометрия по заказу, чистота поверхности 40/20.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR Chalcogenide Glass IR Blank
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: фокусное расстояние, относительное отверстие, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Заготовка ИК-оптики CNGEIR из халькогенидного стекла — диаметр допуск диаметра ≤ 0,03 мм, материал халькогенидное стекло, обработка поверхности 40/20. Из остального: пропускание 1.просветляющее ≥ 97% 2.алмазоподобное (DLC)+просветляющее≥ 90%. Прочее: толщина допуск толщины по центру ≤ 0,025 мм. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Диаметр
допуск диаметра ≤ 0,03 мм
Толщина
допуск толщины по центру ≤ 0,025 мм
Обработка поверхности
40/20
Пропускание
1.просветляющее ≥ 97% 2.алмазоподобное (DLC)+просветляющее≥ 90%
Состав
соединения серы, селена и теллура
Материал
халькогенидное стекло
Допуск толщины по краю
≤ 0,03 мм
Радиус кривизны
ΔSag < 0,005
Плоскостность
< 10 мкм
Ошибка формы поверхности
N < 2, ΔN < 1
Децентрировка
окно < 30′; линза < 1,5′

Описание

Халькогенидное стекло на основе соединений серы, селена и теллура — материал для оптических элементов инфракрасного диапазона. Из заготовки изготавливают линзы и окна для тепловизионной аппаратуры, систем охраны и устройств оптической связи; форму и размеры задаёт заказчик.

Паспортная точность: допуск диаметра ≤ 0,03 мм, толщины по центру ≤ 0,025 мм и по краю ≤ 0,03 мм, ошибка формы N < 2 и ΔN < 1, плоскостность < 10 мкм, класс чистоты 40/20; децентрировка для окон — менее 30′, для линз — менее 1,5′. Покрытие — просветляющее с пропусканием не менее 97% либо алмазоподобное (DLC) с просветляющим, не менее 90%.

Характеристики приведены по данным производителя: страница модели ↗
