ИК-объектив LWIR Rising Optics RST25F1.0-640-17, 25 мм, F1,0
Объектив 25 мм F/1,0 с ручной фокусировкой под матрицу 640×480/17 мкм. Стандартный вариант для наблюдательных приборов, где нужна подстройка резкости под дистанцию.
- Артикул
- RST25F1.0-640-17
- Производитель
- Rising Optics, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: масса — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 25 мм
- Относительное отверстие
- F/1,0
- Спектральный диапазон
- 8–12 мкм
- Целевая матрица
- 640×480, шаг 17 мкм
- Угол обзора
- 25,4°×18,5°, по диагонали 30,4°
- Диагональ изображения
- 13,6 мм
- Среднее пропускание
- более 94 %
- Тип фокусировки
- ручная
- Присоединительная резьба
- M34×0,75–6 г
- Задний рабочий отрезок
- 11 мм
- Задний фокальный отрезок
- 12,73 мм

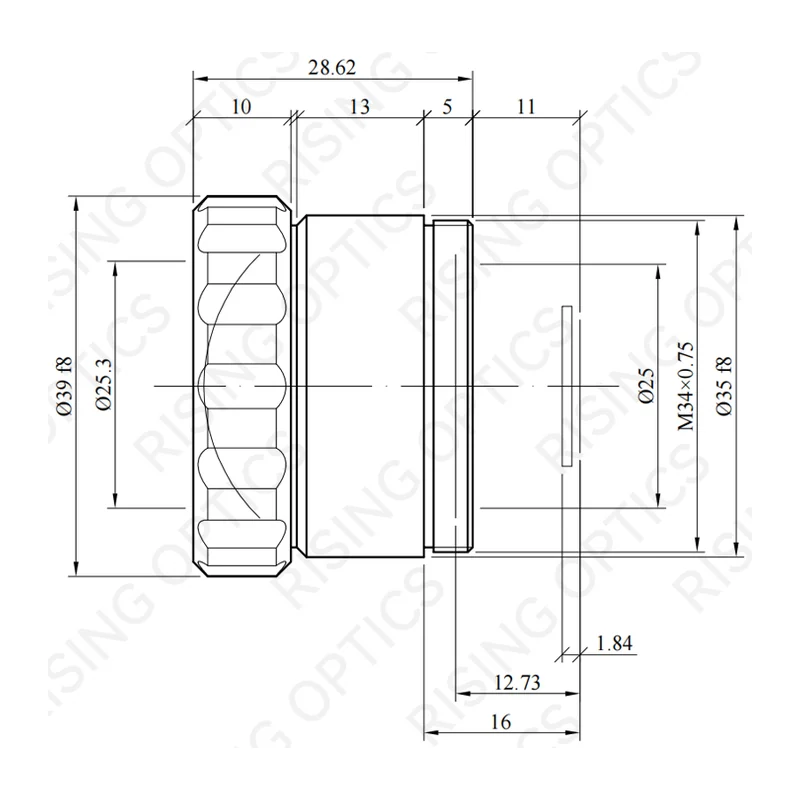

- Габариты
- диаметр 39 мм, длина 28,62 мм
- Материал оптики
- германий, халькогенидное стекло, ZnSe, ZnS, кремний
- Покрытие
- DLC или просветляющее (AR)
- Рабочая температура
- −40…+80 °C
- Температура хранения
- −40…+80 °C
- Мгновенное поле зрения
- 0,68 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
- Расчётная дальность обнаружения человека
- 370 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 90 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
Описание
Фокусное расстояние 25 мм при относительном отверстии F/1.0, рабочий диапазон 8–12 мкм. Диагональ изображения 13,6 мм соответствует матрице 640×480 с шагом 17 мкм, поле зрения — 25,4°×18,5°, по диагонали 30,4°.
В отличие от атермализованных серий, здесь фокусировка ручная: оператор подстраивает резкость под дистанцию и под температурный уход. Это проще атермализованной схемы и позволяет работать с близкими объектами, но требует вмешательства при смене условий, поэтому решение уместно в приборах с оператором, а не в автоматических каналах.
Среднее пропускание выше 94 %; оптика из германия, халькогенидного стекла, селенида и сульфида цинка, кремния. Наружная линза поставляется с просветляющим AR- либо алмазоподобным DLC-покрытием.
Корпус диаметром 39 мм и длиной 28,62 мм, присоединение M34×0,75–6 г, задний рабочий отрезок 11 мм. Рабочий диапазон −40…+80 °C. Применение: тепловизионные монокуляры, стационарные камеры наблюдения.
Характеристики приведены по данным производителя: страница модели ↗
