Полётный контроллер Matek H743-Wing/SLIM/MINI/WLITE
Matek Systems · Китай под заказ
Matek H743-Wing/SLIM/MINI/WLITE

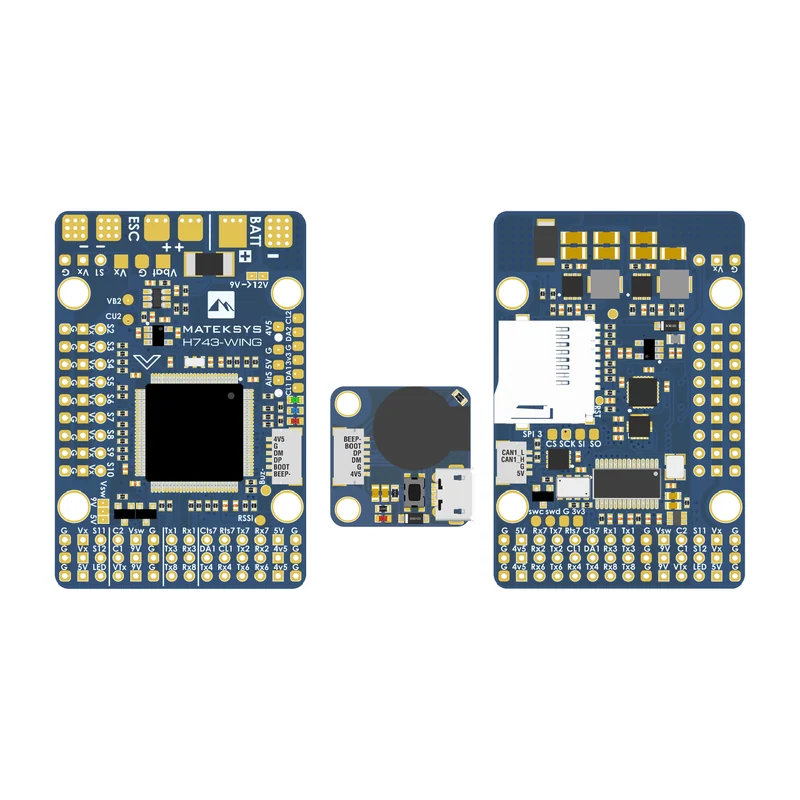

Полётный контроллер Matek H743-Wing/SLIM/MINI/WLITE

Семейство H743-Wing, SLIM, MINI и WLITE на STM32H743 (480 МГц) с двумя IMU (MPU6000 и ICM20602): 7 UART, до 13 выходов PWM, питание 9–36 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Matek H743-Wing/SLIM/MINI/WLITE
Производитель
Matek Systems, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: прошивка, монтажные отверстия, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер Matek H743-Wing/SLIM/MINI/WLITE — процессор STM32H743VIT6 ARM (480 МГц), интерфейс 7 портов UART; 13 выходов PWM; вход приёмника PWM / PPM / SBUS; 2 шины I2C для внешнего компаса…. Производитель — Matek Systems, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32H743VIT6 ARM (480 МГц)
Датчики
InvenSense MPU6000 инерциальный модуль (акселерометр и гироскоп) и ICM20602; DPS310 барометр; датчик напряжения и 132 А датчик тока (встроенный датчик тока только on -WING V2/V3 и -WLITE)
Питание
9–36 В входное напряжение; 5 В 2 А BEC для периферии; 9/12 В 2 А BEC для видеотракта; 5/6/7,2 В 8 А BEC для сервоприводов
Интерфейс
7 портов UART; 13 выходов PWM; вход приёмника PWM / PPM / SBUS; 2 шины I2C для внешнего компаса, датчика воздушной скорости и др.; порт SPI4; порт USB с выносным кабелем; порт CAN

Описание

Полётный контроллер считывает гироскоп и акселерометр и замыкает контур стабилизации. Микроконтроллер — STM32H743VIT6 ARM (480 МГц).

Инерциальные датчики — InvenSense MPU6000 инерциальный модуль (акселерометр и гироскоп) и ICM20602; DPS310 барометр; датчик напряжения и 132 А датчик тока (встроенный датчик тока только on -WING V2/V3 и -WLITE): от их шума и стойкости к вибрации зависит, насколько чисто держится горизонт. Питание — 9 В ~ 36 В входное напряжение; 5 В 2 А BEC для периферии; 9/12 В 2 А BEC для видеотракта; 5/6/7,2 В 8 А BEC для сервоприводов. Интерфейсы: 7 портов UART; 13 выходов PWM; вход приёмника PWM / PPM / SBUS; 2 шины I2C для внешнего компаса, датчика воздушной скорости и др.; порт SPI4; порт USB с выносным кабелем; порт CAN.

Характеристики приведены по данным производителя: страница модели ↗
