Полётный контроллер Matek F765-Wing
Matek Systems · Китай под заказ

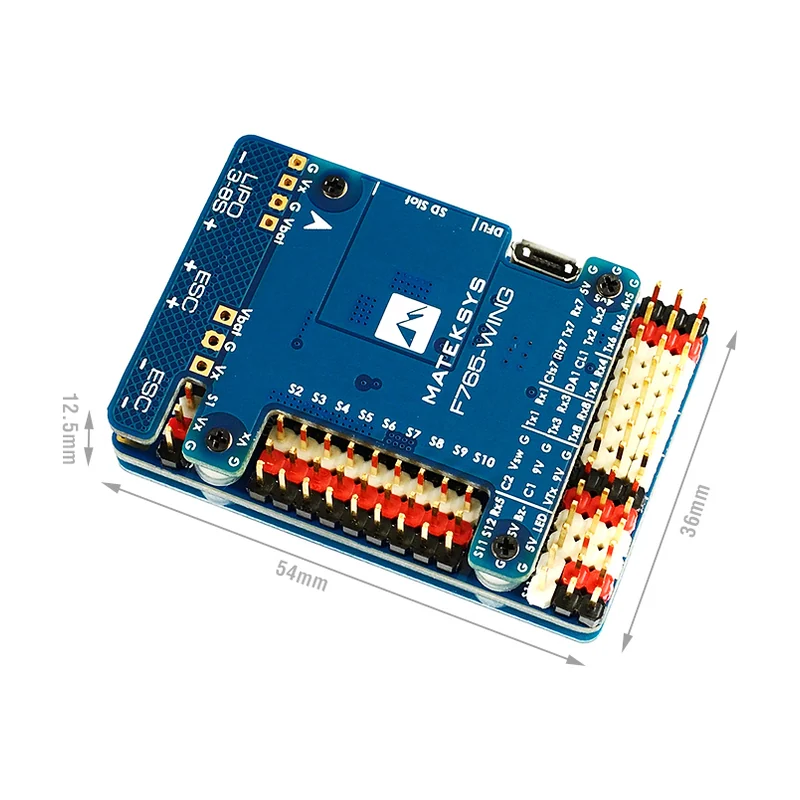

Matek F765-Wing

Полётный контроллер Matek F765-Wing

Контроллер для крыльев на STM32F765 (216 МГц) с двумя IMU (MPU6000 и ICM20602): 7 UART, 12 выходов PWM, питание 9–36 В, 54 × 36 мм, 26 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Matek F765-Wing
Производитель
Matek Systems, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: прошивка, монтажные отверстия, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер Matek F765-Wing — процессор STM32F765VIT6 ARM (216 МГц), интерфейс 7 UART; 12 выходов PWM; 1 вход приёмника PWM/PPM, SBUS; 2 I2C для внешнего компаса, датчик…, питание 9–36 В входное напряжение; 5 В 2 А BEC для периферии; 9/12 В 2 А BEC для видеотракта; 5/6/7,2 В…. Производитель — Matek Systems, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32F765VIT6 ARM (216 МГц)
Датчики
InvenSense MPU6000 инерциальный модуль (акселерометр и гироскоп) и ICM20602; BMP280 барометр (в поздних ревизиях DPS310); датчик напряжения и 132 А датчик тока
Питание
9–36 В входное напряжение; 5 В 2 А BEC для периферии; 9/12 В 2 А BEC для видеотракта; 5/6/7,2 В 8 А BEC для сервоприводов
Интерфейс
7 UART; 12 выходов PWM; 1 вход приёмника PWM/PPM, SBUS; 2 I2C для внешнего компаса, датчик воздушной скорости, и др.; SPI4 порт; USB порт; 6 ADC; двойной переключаемый камера вход; встроенный OSD
Габариты и масса
54 × 36 × 13 мм; 26 г

Описание

Полётный контроллер считывает гироскоп и акселерометр и замыкает контур стабилизации. Микроконтроллер — STM32F765VIT6 ARM (216 МГц).

Инерциальные датчики — InvenSense MPU6000 инерциальный модуль (акселерометр и гироскоп) и ICM20602; BMP280 барометр (в поздних ревизиях DPS310); датчик напряжения и 132 А датчик тока: от их шума и стойкости к вибрации зависит, насколько чисто держится горизонт. Питание — 9 В ~ 36 В входное напряжение; 5 В 2 А BEC для периферии; 9/12 В 2 А BEC для видеотракта; 5/6/7,2 В 8 А BEC для сервоприводов. Интерфейсы: 7x UARTS; 12x выходов PWM; 1x вход приёмника PWM/PPM, SBUS; 2x I2C для внешнего компаса, датчик воздушной скорости, и др.; SPI4 порт; USB порт; 6 ADC; двойной переключаемый камера вход; встроенный OSD.

Характеристики приведены по данным производителя: страница модели ↗
