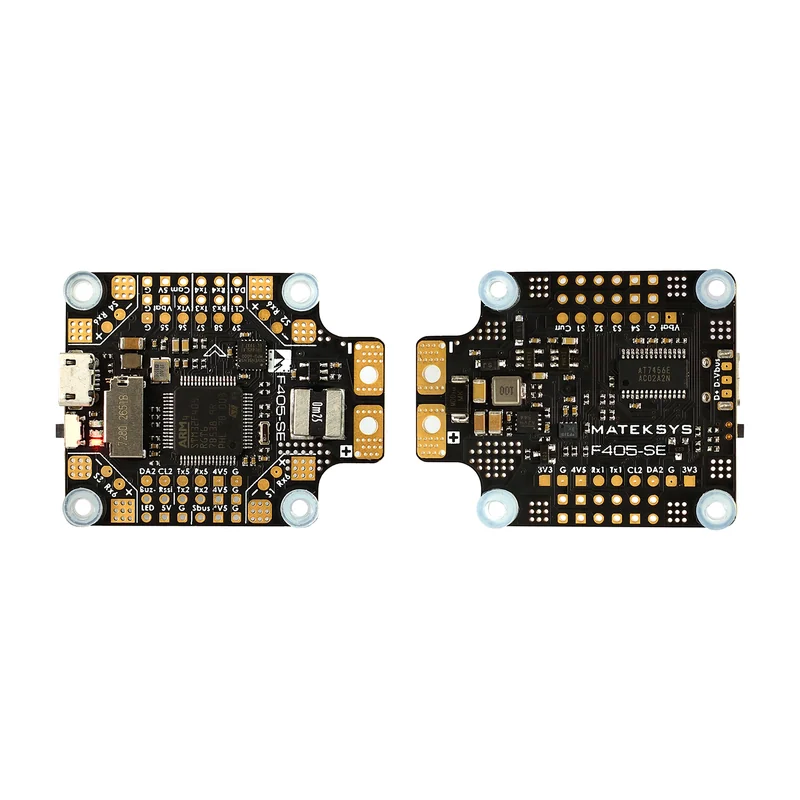

Полётный контроллер Matek F405-SE/WSE
Matek Systems · Китай под заказ
Matek F405-SE/WSE

Полётный контроллер Matek F405-SE/WSE

Полётный контроллер на STM32F405 (168 МГц) с IMU MPU6000: 6 UART, BEC 5 В 2 А, питание 6–36 В, 46 × 36 мм, 10 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Matek F405-SE/WSE
Производитель
Matek Systems, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: прошивка, монтажные отверстия — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер Matek F405-SE/WSE — процессор STM32F405RGT6 ARM (168 МГц), интерфейс виртуальный COM-порт и 6 портов UART; 10 выходов PWM (выход подсветки работает как PWM10); вход…, питание входное напряжение 6–36 В; BEC 5 В / 2 А для платы и периферии (GPS, компас и др.); BEC Vx 5 А…. Прочее: масса 10 г, габариты 46 × 36 мм. Производитель — Matek Systems, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32F405RGT6 ARM (168 МГц)
Датчики
InvenSense MPU6000 инерциальный модуль (акселерометр и гироскоп); DPS310 барометр; датчик напряжения и 184 А датчик тока
Питание
входное напряжение 6–36 В; BEC 5 В / 2 А для платы и периферии (GPS, компас и др.); BEC Vx 5 А для сервоприводов с выбором 5 или 6 В (только в исполнении WSE); BEC 8 В / 1,5 А для видеопередатчика и камеры
Интерфейс
виртуальный COM-порт и 6 портов UART; 10 выходов PWM (выход подсветки работает как PWM10); вход приёмника PWM / PPM / SBUS; 2 шины I2C для внешнего компаса и датчика воздушной скорости; порт USB
Габариты
46 × 36 мм
Масса
10 г

Описание

Полётный контроллер: инерциальные датчики, микроконтроллер и обвязка питания на одной плате. Микроконтроллер — STM32F405RGT6 ARM (168 МГц).

Инерциальные датчики — InvenSense MPU6000 инерциальный модуль (акселерометр и гироскоп); DPS310 барометр; датчик напряжения и 184 А датчик тока: от их шума и стойкости к вибрации зависит, насколько чисто держится горизонт. Питание — входное напряжение 6–36 В; BEC 5 В / 2 А для платы и периферии (GPS, компас и др.); BEC Vx 5 А для сервоприводов с выбором 5 или 6 В (только в исполнении WSE); BEC 8 В / 1,5 А для видеопередатчика и камеры. Интерфейсы: виртуальный COM-порт и 6 портов UART; 10 выходов PWM (выход подсветки работает как PWM10); вход приёмника PWM / PPM / SBUS; 2 шины I2C для внешнего компаса и датчика воздушной скорости; порт USB. Габариты 46 × 36 мм. Масса 10 г.

Характеристики приведены по данным производителя: страница модели ↗
