Полётный контроллер Matek F765-WSE
Matek Systems · Китай под заказ
Matek F765-WSE

Полётный контроллер Matek F765-WSE

Компактный контроллер для крыльев на STM32F765 с IMU ICM-42688-P и барометром DPS310: 12 выходов PWM, питание 6,8–30 В, 44 × 29 мм, 22 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Matek F765-WSE
Производитель
Matek Systems, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: прошивка, монтажные отверстия, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер Matek F765-WSE — процессор STM32F765VIH6 ARM (216 МГц), интерфейс 6 UART и порт только на передачу; 12 выходов PWM; вход приёмника PWM/PPM или SBUS; 2 I2C для…, питание 6,8–30 В; BEC 5 В 2 А для периферии, 9 или 12 В 2 А для видеотракта, 5, 6 или 7,2 В 8 А для…. Производитель — Matek Systems, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32F765VIH6 ARM (216 МГц)
Датчики
ICM-42688-P; барометр DPS310; датчик напряжения; датчик тока 90 А длительно, 220 А в пике
Питание
6,8–30 В; BEC 5 В 2 А для периферии, 9 или 12 В 2 А для видеотракта, 5, 6 или 7,2 В 8 А для сервоприводов
Интерфейс
6 UART и порт только на передачу; 12 выходов PWM; вход приёмника PWM/PPM или SBUS; 2 I2C для компаса и датчика воздушной скорости; CAN; USB; 6 АЦП; переключение двух камер; OSD AT7456E
Габариты и масса
44 × 29 × 14,5 мм; 22 г

Описание

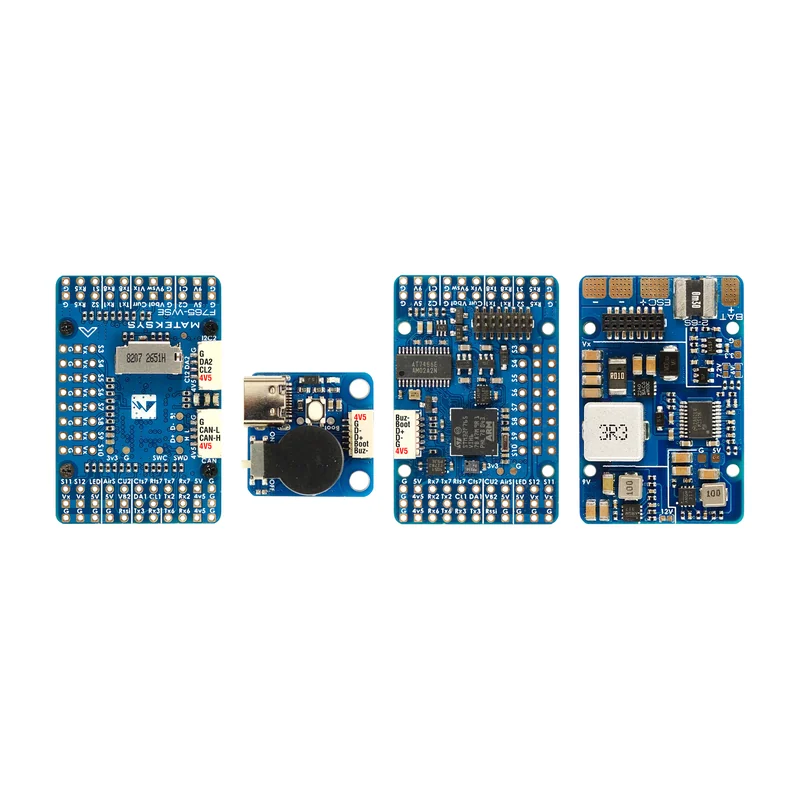

Matek F765-WSE — компактный полётный контроллер для самолётов и летающих крыльев на STM32F765VIH6 (216 МГц) с гироскопом ICM-42688-P, барометром DPS310 и чипом OSD AT7456E. Плата 44 × 29 × 14,5 мм, масса 22 г.

Питание 6,8–30 В. Три стабилизатора: 5 В 2 А для периферии, 9 или 12 В 2 А для видеотракта и 5, 6 или 7,2 В 8 А для сервоприводов. Датчик тока — 90 А длительно и 220 А в пике.

Интерфейсы: 6 UART и ещё один порт только на передачу, 12 выходов PWM, вход приёмника PWM/PPM или SBUS, 2 шины I2C для компаса и датчика воздушной скорости, CAN, USB, 6 АЦП и переключение двух камер.

Характеристики приведены по данным производителя: страница модели ↗
