Стек HAKRC 40 А miniF4, контроллер STM32F405 и регулятор 4-в-1, 20×20 мм
HAKRC · Китай под заказ
40A miniF4 Stack

Стеки HAKRC miniF4 35–65 А, STM32F405 и регулятор 4-в-1, 20×20 мм

Линейка стеков HAKRC miniF4 под крепление 20×20 мм: контроллер на STM32F405 с ICM42688 и регулятор BLHeli_32 4-в-1 на 35, 40, 60 или 65 А.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
40A miniF4 Stack
Производитель
HAKRC, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Стеки HAKRC miniF4 35–65 А, STM32F405 и регулятор 4-в-1, 20×20 мм — ток длительный 40 А, ток пиковый 45 А, процессор STM32F405RET6. Из остального: гироскоп ICM42688. Прочее: масса 6 г (контроллер), 6 г (регулятор), габариты 29×39 мм (контроллер), 44×44 мм (регулятор). Производитель — HAKRC, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32F405RET6
Гироскоп
ICM42688
Число банок
2S–6S (контроллер), 2S–6S LiPo (регулятор)
Ток длительный
40 А
Ток пиковый
45 А
Прошивка
HAKRCF405V2 / HAKRC-40-K42_Multi_32_8
Протокол ESC
PWM, Oneshot125, Oneshot42, Multishot, DShot150/300/600
Порты UART
5
Чёрный ящик
16 МБ
BEC
5 В/2 А и 10 В/2 А
Монтажные отверстия
20×20 мм
Габариты
29×39 мм (контроллер), 44×44 мм (регулятор)
Масса
6 г (контроллер), 6 г (регулятор)
Коэффициент датчика тока
300

Исполнения серии 4

МодельЧисло банокТок длительныйТок пиковыйПрошивкаГабаритыМасса
35A miniF4 Stack2S–6S (контроллер), 2S–6S LiPo (регулятор)35 А40 АHAKRCF405V2 / G-Rev. 16.7-Multi29×39 мм (контроллер), 31×30 мм (регулятор)6 г (контроллер), 6 г (регулятор)
40A miniF4 Stack характеристики выше2S–6S (контроллер), 2S–6S LiPo (регулятор)40 А45 АHAKRCF405V2 / HAKRC-40-K42_Multi_32_829×39 мм (контроллер), 44×44 мм (регулятор)6 г (контроллер), 6 г (регулятор)
60A miniF4 Stack2S–6S (контроллер), 2S–8S LiPo (регулятор)60 А70 АHAKRCF405V2 / HAKRC_AT4G_Multi_32.929×39 мм (контроллер), 34×42 мм (регулятор)6 г (контроллер), 11 г (регулятор)
65A miniF4 Stack2S–6S (контроллер), 2S–8S LiPo (регулятор)65 А70 АHAKRCF405V2 / HAKRC_AT4G_Multi_32.929×39 мм (контроллер), 34×42 мм (регулятор)6 г (контроллер), 11 г (регулятор)

Характеристики выше приведены для исполнения 40A miniF4 Stack. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Стеки HAKRC miniF4 различаются регулятором — 35, 40, 60 или 65 А, полётный контроллер в описаниях одинаковый. Ниже — данные для исполнения 40 А.

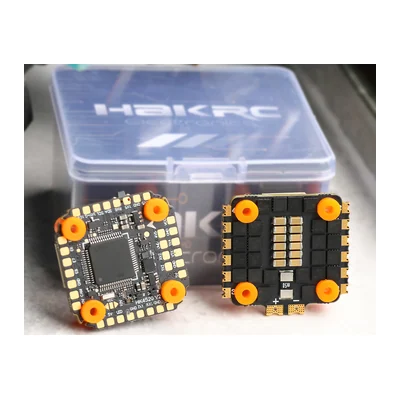

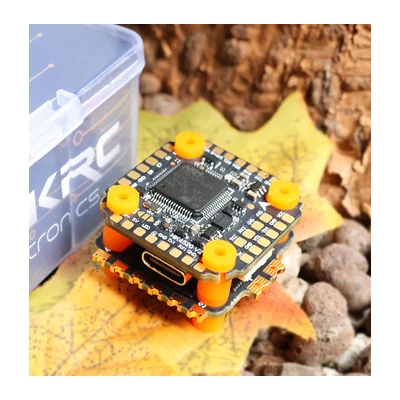

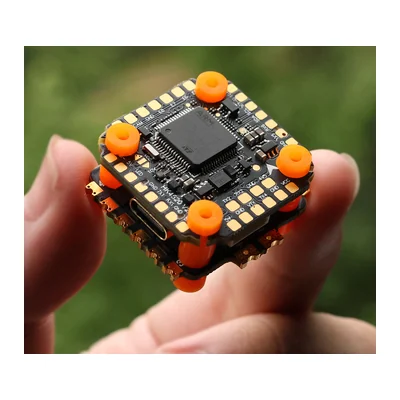

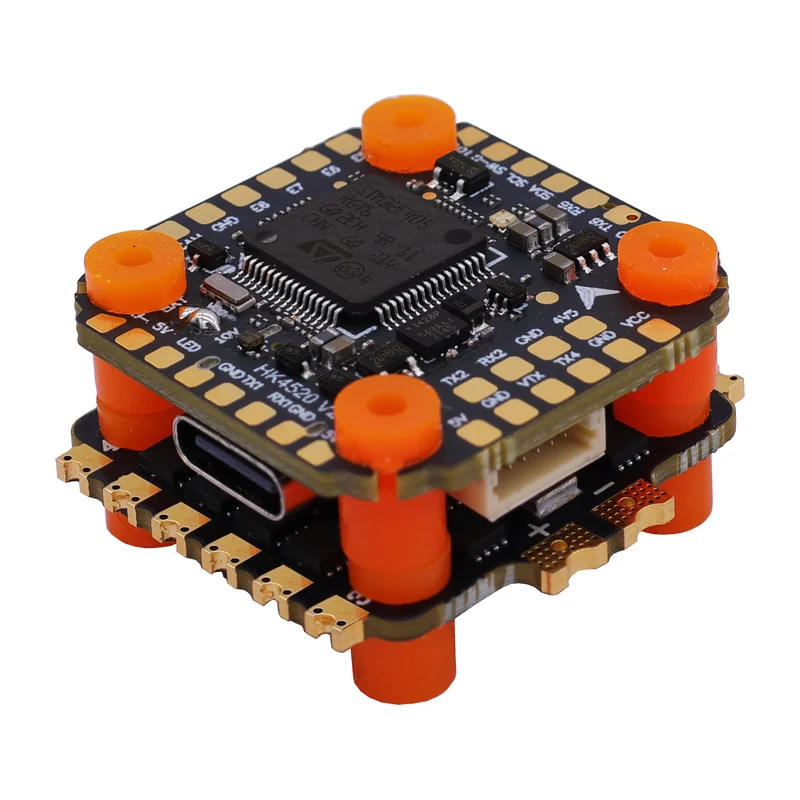

Сборка под крепёж 20×20 мм для компактных рам. Полётный контроллер 29×39 мм массой 6 г построен на STM32F405RET6, инерциальный модуль — ICM42688. На плате есть чип OSD AT7456E, барометр, 16 МБ чёрного ящика и датчик тока.

Контроллер питается от 2S–6S LiPo, стабилизаторы выдают 5 В/2 А и 10 В/2 А. Портов UART — 5, реализованы F.Port и OSD, встроен разъём под воздушный блок DJI O3. Разъём USB типа Type-C, что, по словам производителя, увеличивает ресурс гнезда и снижает риск плохого контакта.

Регулятор хода BLHeli_32 40A: плата 44×44 мм, масса 6 г, рабочее напряжение 2S–6S LiPo. Длительный ток 40 А, пиковый 45 А, коэффициент датчика тока 300. Поддерживается вывод телеметрии регулятора в экранное меню.

Прошивка контроллера HAKRCF405V2, регулятора — HAKRC-40-K42_Multi_32_8. Протоколы газа: PWM, Oneshot125, Oneshot42, Multishot, DShot150/300/600. Из приёмников заявлены SBUS, ELRS, PPM, CRSF, DSMX, iBus и DSM2.

Характеристики приведены по данным производителя: страница модели ↗
