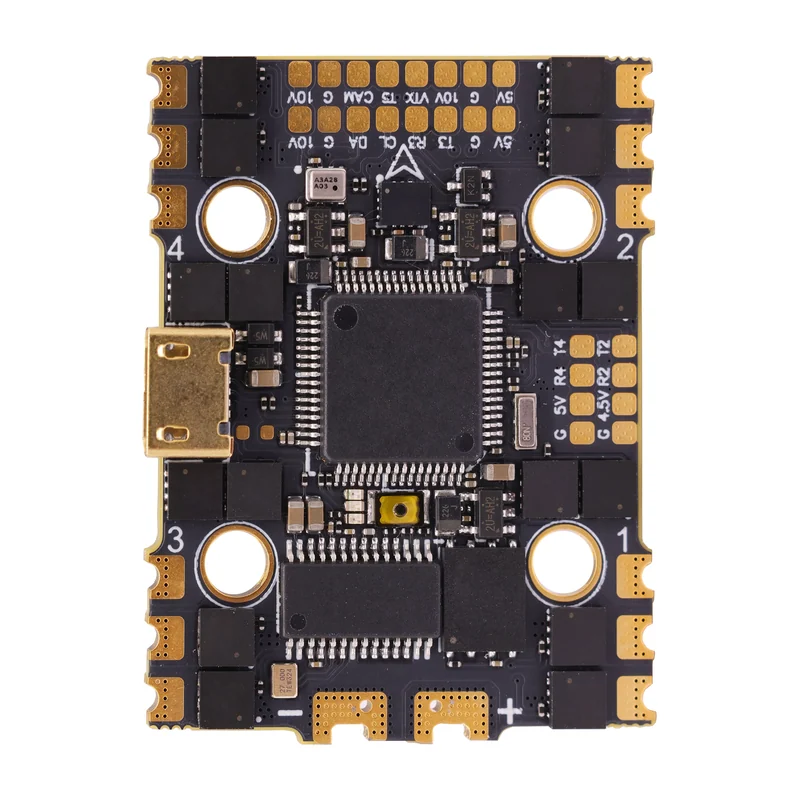

Полётный контроллер HAKRC F7220 BL32 40A AIO, STM32F722 и регулятор 32-бит на 40 А
Плата «всё в одном» 40×30 мм под крепёж 20×20 мм на STM32F722RET6 с 32-битным регулятором на 40 А и двумя BEC; масса 10 г.
- Артикул
- F7220 BL32 40A AIO
- Производитель
- HAKRC, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: прошивка — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Полётный контроллер HAKRC F7220 BL32 40A AIO, STM32F722 и регулятор 32-бит на 40 А — ток длительный 40 А, ток пиковый 45 А, процессор STM32F722RET6. Из остального: гироскоп ICM42688. Прочее: масса 10 г, габариты 40×30 мм. Производитель — HAKRC, Китай; раздел каталога — полётные контроллеры.
Характеристики
- Процессор
- STM32F722RET6
- Гироскоп
- ICM42688
- OSD
- AT7456E
- Барометр
- Встроенный
- Число банок
- 2S–6S LiPo
- Ток длительный
- 40 А
- Ток пиковый
- 45 А
- Порты UART
- 5
- Чёрный ящик
- 16 МБ
- BEC
- 5 В/2,5 А и 10 В/2 А
- Частота ШИМ
- 24–128 кГц
- Монтажные отверстия
- 20×20 мм
- Габариты
- 40×30 мм
- Масса
- 10 г
- Рекомендуемые моторы
- 2004–2306
Описание
Плата «всё в одном» размером 40×30 мм с крепёжными отверстиями 20×20 мм, масса 10 г. Регулятор 32-битный, на плате интегрированы барометр и чёрный ящик.
Контроллер построен на STM32F722RET6 с инерциальным модулем ICM42688 и чипом OSD AT7456E. Чёрный ящик — 16 МБ, портов UART пять. Стабилизаторов два: 5 В/2,5 А и 10 В/2 А.

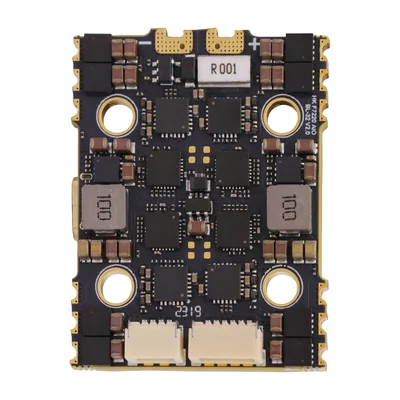

Регуляторная часть использует транзисторы 7140 и работает с частотой ШИМ 24–128 кГц. Входное напряжение 2S–6S LiPo, длительный ток 40 А, пиковый 45 А.
Плата восьмислойная с медью 2 унции, транзисторы рассчитаны на 40 В, применены промышленный LDO и конденсаторы Murata. Производитель рекомендует моторы типоразмера 2004–2306 и винты от пятилопастных D90 до трёхлопастных T5146.
Характеристики приведены по данным производителя: страница модели ↗
