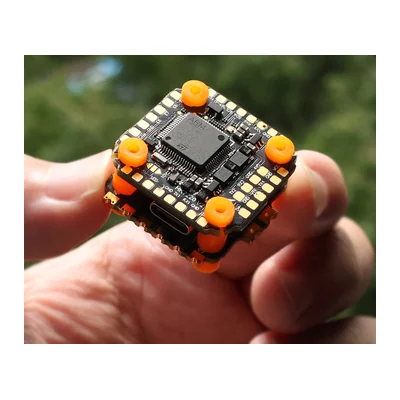

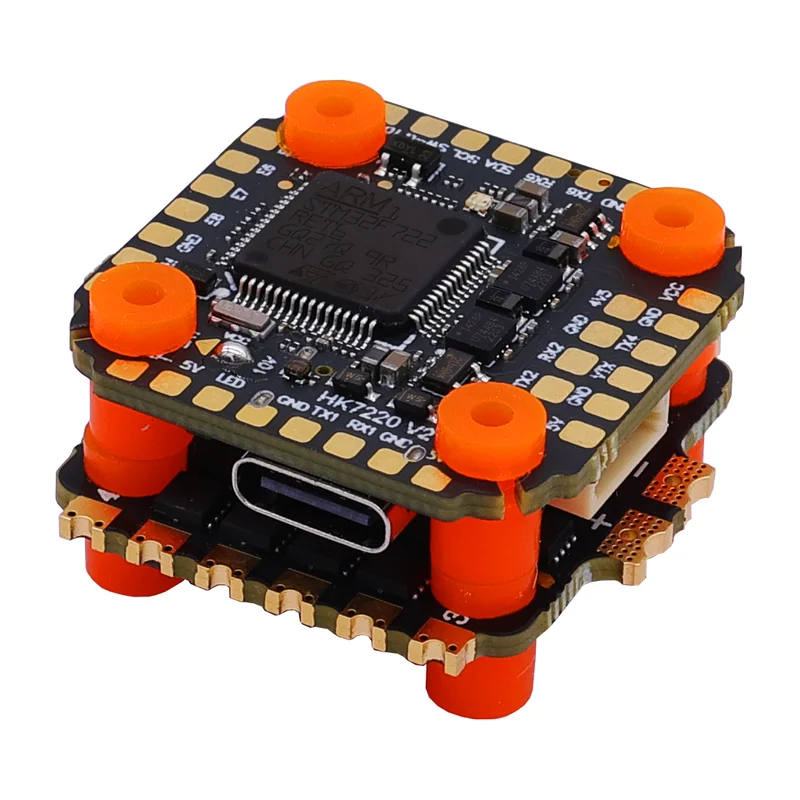

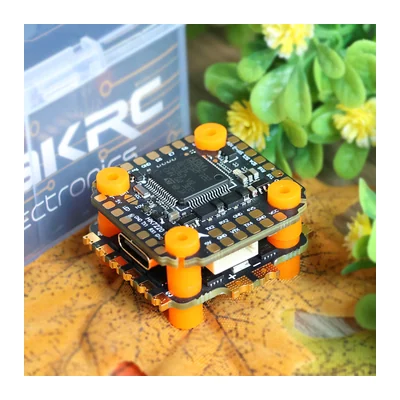

Стек HAKRC 40 А miniF7, контроллер STM32F722 и регулятор 4-в-1, 20×20 мм
Исполнение: ток длительный 40 А, ток пиковый 45 А. Сборка 20×20 мм: полётный контроллер на STM32F722RET6 с двумя ICM42688, OSD и разъёмом под DJI O3 плюс регулятор BLHeli_32 4-в-1 на 2–6S.
- Артикул
- 40A miniF7 Stack
- Производитель
- HAKRC, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Стек HAKRC 40 А miniF7, контроллер STM32F722 и регулятор 4-в-1, 20×20 мм — ток длительный 40 А, ток пиковый 45 А, процессор STM32F722RET6. Из остального: гироскоп ICM42688 (двойной). Прочее: масса 6 г (контроллер), 6 г (регулятор), габариты 29×39 мм (контроллер), 44×44 мм (регулятор). Производитель — HAKRC, Китай; раздел каталога — полётные контроллеры.
Характеристики
- Процессор
- STM32F722RET6
- Гироскоп
- ICM42688 (двойной)
- Число банок
- 2S–6S LiPo
- Ток длительный
- 40 А
- Ток пиковый
- 45 А
- Прошивка
- HAKRCF722V2 / HAKRC-40-K42_Multi_32_8
- Протокол ESC
- PWM, Oneshot125, Oneshot42, Multishot, DShot150/300/600
- Порты UART
- 6
- Чёрный ящик
- 16 МБ
- BEC
- 5 В/2 А и 10 В/2 А
- Монтажные отверстия
- 20×20 мм
- Габариты
- 29×39 мм (контроллер), 44×44 мм (регулятор)
- Масса
- 6 г (контроллер), 6 г (регулятор)
- Коэффициент датчика тока
- 300
Описание

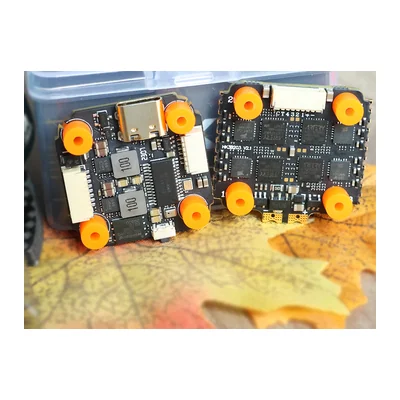

Сборка под крепёж 20×20 мм для компактных рам. Полётный контроллер 29×39 мм массой 6 г построен на STM32F722RET6, инерциальный модуль — ICM42688 (двойной). На плате есть чип OSD AT7456E, барометр, 16 МБ чёрного ящика и датчик тока.
Контроллер питается от 2S–6S LiPo, стабилизаторы выдают 5 В/2 А и 10 В/2 А. Портов UART — 6, реализованы F.Port и OSD, встроен разъём под воздушный блок DJI O3. Разъём USB типа Type-C, что, по словам производителя, увеличивает ресурс гнезда и снижает риск плохого контакта.
Регулятор хода BLHeli_32 40A: плата 44×44 мм, масса 6 г, рабочее напряжение 2S–6S LiPo. Длительный ток 40 А, пиковый 45 А, коэффициент датчика тока 300. Поддерживается вывод телеметрии регулятора в экранное меню.
Прошивка контроллера HAKRCF722V2, регулятора — HAKRC-40-K42_Multi_32_8. Протоколы газа: PWM, Oneshot125, Oneshot42, Multishot, DShot150/300/600. Из приёмников заявлены SBUS, ELRS, PPM, CRSF, DSMX, iBus и DSM2.
Характеристики приведены по данным производителя: страница модели ↗
