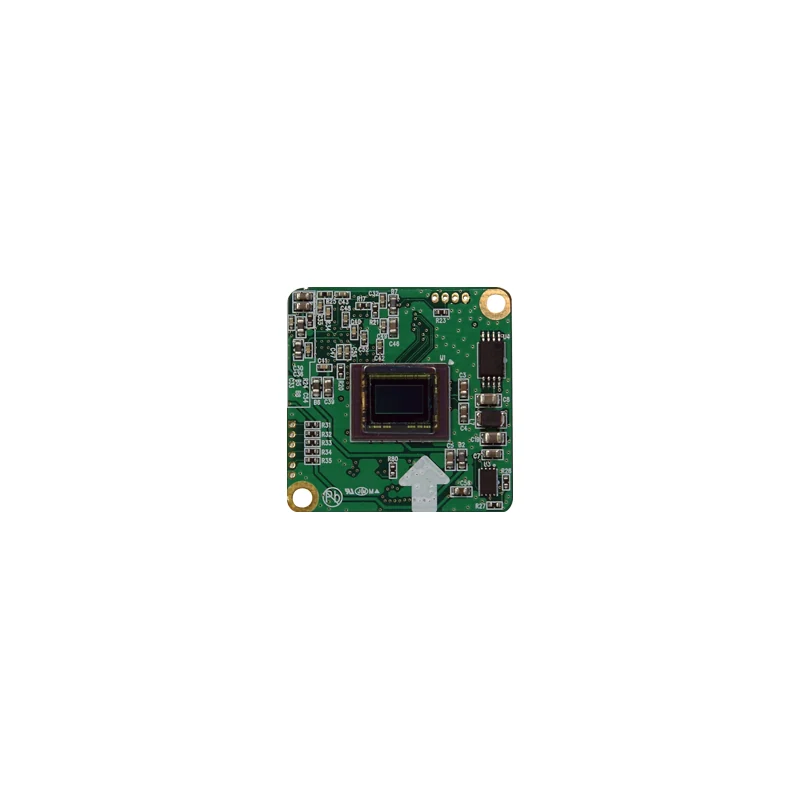

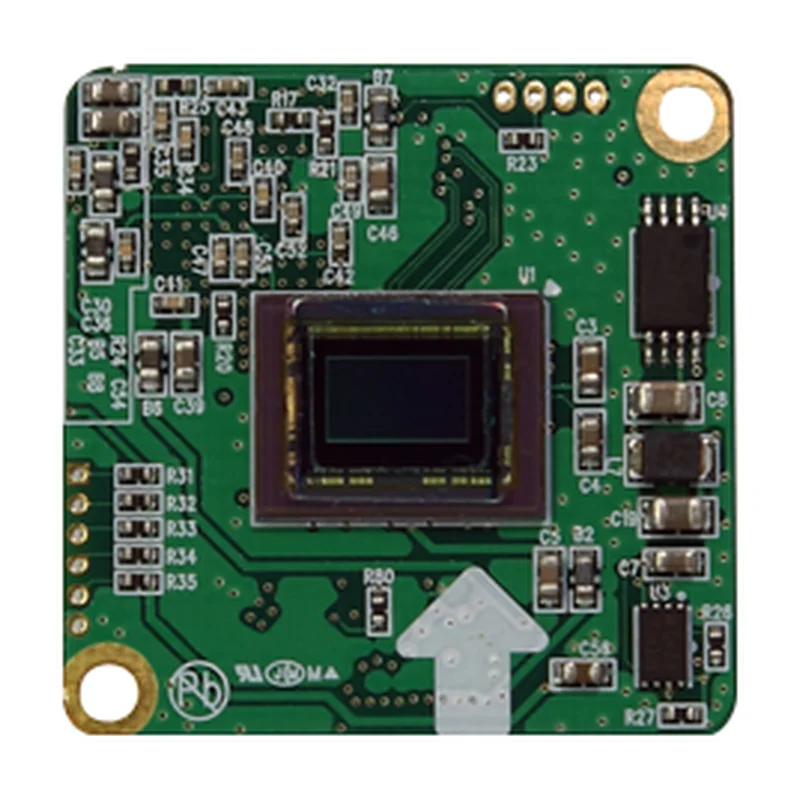

Камерный модуль KT&C ATC-PS2802: 1/2,8″ 2,13 МП, 1080p/60, параллельный выход

ATC-PS2802 построен на матрице 1/2,8″ Exmor R с прогрессивной развёрткой и 2,13 МП эффективных пикселей (1945 × 1097). Видео выводится только по параллельному цифровому интерфейсу 16 бит в формате Y/Cb/Cr 4:2:2 — аналогового и сетевого выхода у модуля нет, поэтому он рассчитан на прямое подключение к собственной плате обработки или вычислителю. Максимальное разрешение 1920 × 1080 при 60 (50) кадрах в секунду, также 1280 × 720; синхронизация внутренняя. Минимальная освещённость 0,2 лк при F1.6.

Объектив и держатель не поставляются. Обработка на борту: режимы день/ночь авто, цвет и чёрно-белый; WDR с пятью уровнями, BLC 0–10 с выбором области, HLC 0–20 с выбором цвета, ACE и шумоподавление по четыре уровня, устранение дымки с автоматическим режимом, автоматическая регулировка усиления до 42 дБ, резкость 0–10, баланс белого автоматический, по нажатию и ручной, стоп-кадр, переворот кадра по горизонтали, вертикали и на 180°, цифровая стабилизация, детектор движения на четыре зоны и 16 зон маскирования с выбором из 14 цветов и полупрозрачностью. Электронный затвор — медленный до 32 кадров накопления, автоматический и ручной от 1/30 (1/25) и 1/60 (1/50) до 1/30 000 с, антифликерный режим.

Управление доступно по I2C и UART. Питание раздельное по трём шинам: 3,3 В ± 0,1 В, 1,8 В ± 0,1 В и 1,2 В в допуске от -0,05 до +0,1 В; суммарное потребление до 3,6 Вт при токах не более 200 мА по 3,3 В, 55 мА по 1,8 В и 460 мА по 1,2 В. Такая схема питания требует соответствующего источника на плате-носителе. Габариты 28 × 28 мм, масса около 3,6 г. Рабочая температура -10…+50 °C при влажности 20–95 %, хранение -20…+60 °C при влажности 20–80 %.
