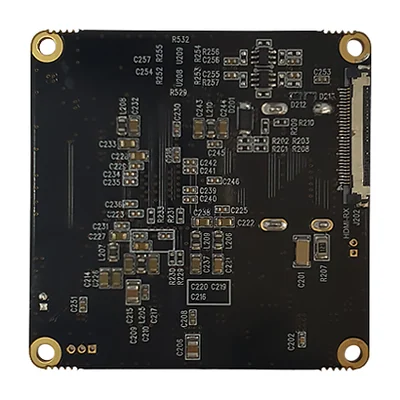

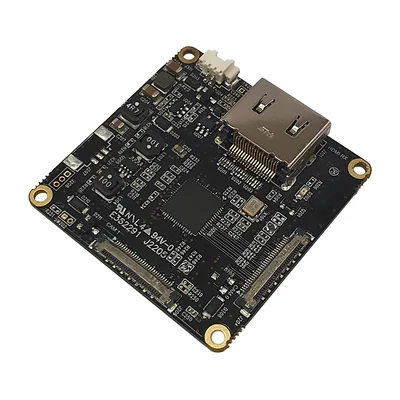

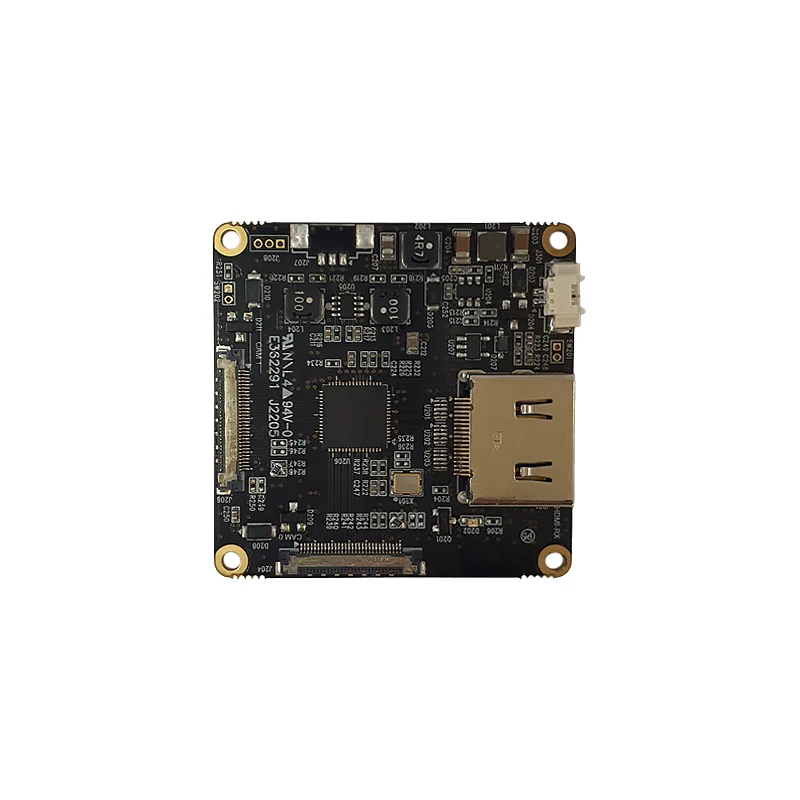

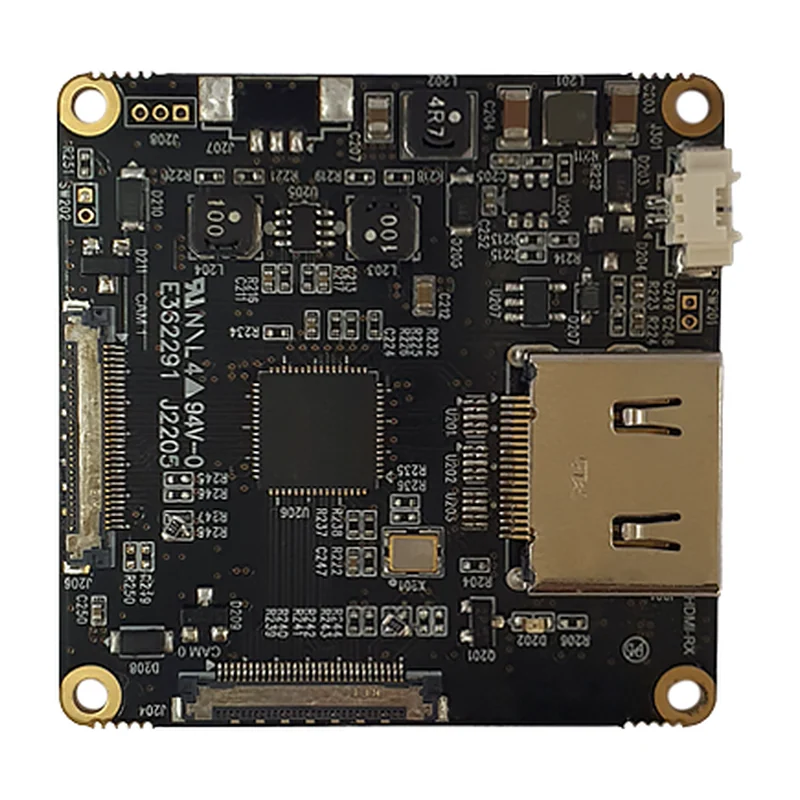

Плата-мост KT&C ACE-HMST642-HM: HDMI в MIPI CSI-2, 4 линии до 2 ГГц, 4K/30, 42×42 мм
KT&C · Корея под заказ
ACE-HMST642-HM

Плата-мост KT&C ACE-HMST642-HM: HDMI в MIPI CSI-2

Переходная плата для подключения камеры с выходом HDMI к вычислителю NVIDIA Jetson по шине MIPI CSI-2. Берут при интеграции зум-блоков KT&C в бортовые платформы машинного зрения.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ACE-HMST642-HM
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: спектральный диапазон, фокусное расстояние, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Назначение
Преобразование HDMI в MIPI CSI-2
Интерфейс входа
HDMI
Интерфейс выхода
MIPI CSI-2
Число линий MIPI
4, до 2 ГГц
Разрешение
2160p 30 (25) кадр/с; 1080p 60 (50) и 30 (25) кадр/с; 720p 60 (50) и 30 (25) кадр/с
Конфигурация
1 вход, 2 выхода
Конструкция
Одноплатная
Габариты
42 × 42 мм
Целевые платформы
NVIDIA Jetson Nano, Jetson Xavier NX
Совместимые камерные блоки
ATC-UZ5707U-H, ATC-UZ5722U-H, ATC-UZ5818U-H

Описание

ACE-HMST642-HM решает одну задачу: принимает сигнал HDMI и отдаёт его в формате MIPI CSI-2 по четырём линиям с пропускной способностью до 2 ГГц. Такой мост нужен, когда камера или зум-блок выдаёт HDMI, а вычислитель принимает видео только по CSI-2 — в первую очередь это модули NVIDIA Jetson Nano и Xavier NX, названные производителем как целевые платформы разработки.

Поддерживаемые режимы: 2160p при 30 (25) кадрах в секунду, 1080p при 60 (50) и 30 (25) кадрах, 720p при 60 (50) и 30 (25) кадрах. Конфигурация — один вход и два выхода, то есть принятый поток можно развести на два приёмника. Исполнение одноплатное, размер 42 × 42 мм, что совпадает с посадочным форматом ряда камерных модулей KT&C и упрощает компоновку в стеке.

Производитель прямо указывает совместимость с зум-блоками ATC-UZ5707U-H, ATC-UZ5722U-H и ATC-UZ5818U-H. Для других источников HDMI применимость требует проверки: страница не содержит данных о питании, потреблении, массе и рабочем диапазоне температур, поэтому тепловой и энергетический бюджет изделия по этой странице рассчитать нельзя.

Характеристики приведены по данным производителя: страница модели ↗
