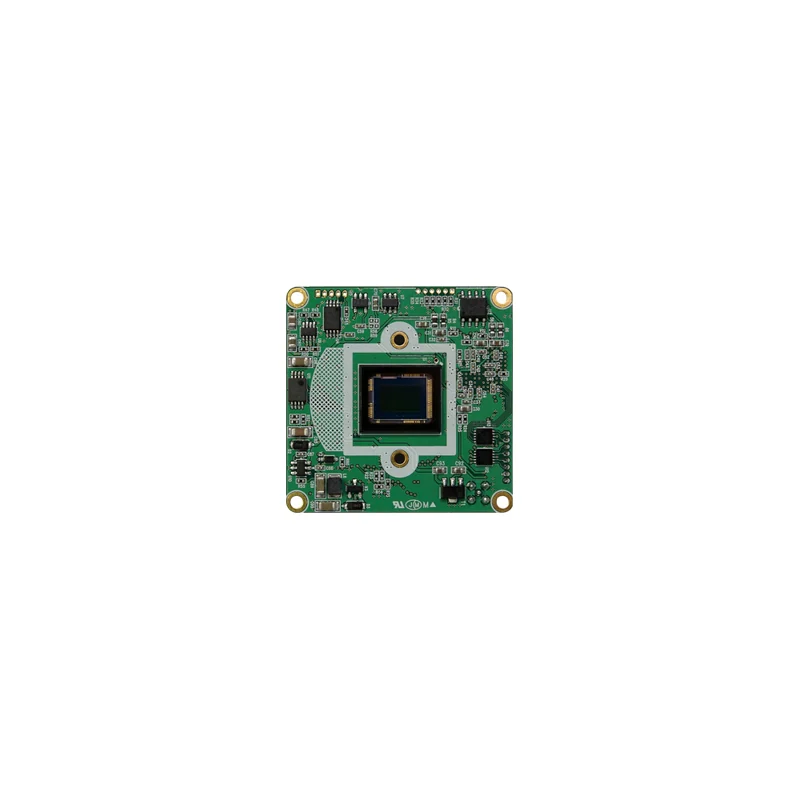

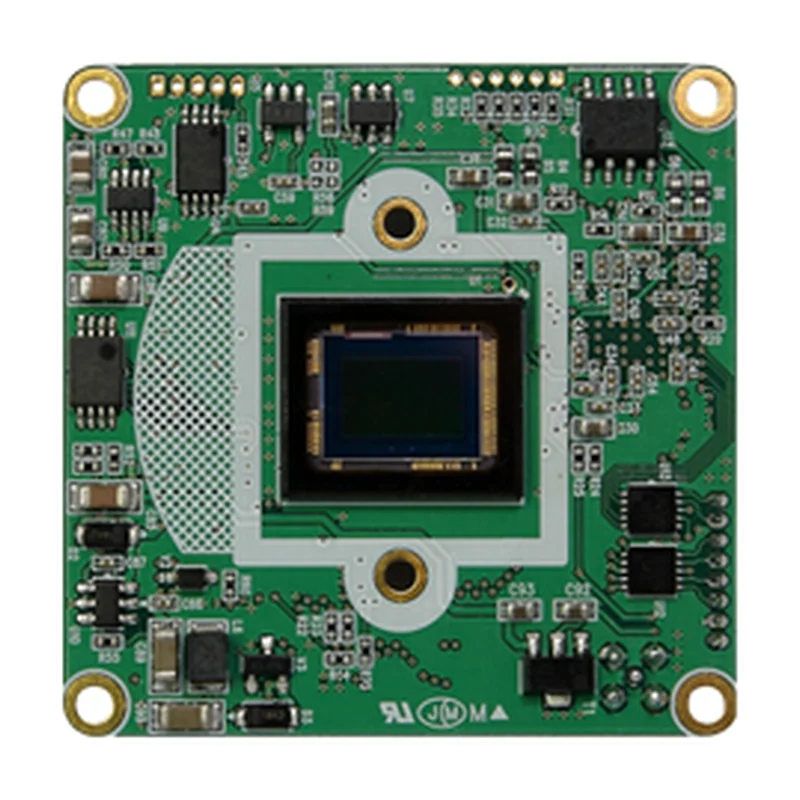

Камерный модуль KT&C ATC-BE420: 1/1,9″ 2,38 МП, 1080p/60, Parallel/HD-SDI/CVBS, UART

ATC-BE420 использует матрицу 1/1,9″ Exmor с прогрессивной развёрткой и 2,38 МП эффективных пикселей (1945 × 1225). Крупный формат сенсора при том же числе пикселей означает больший размер пикселя и более высокую светочувствительность: минимальная освещённость 0,2 лк при F1.6. Видео отдаётся тремя путями — параллельным цифровым интерфейсом 16 бит в формате Y/Cb/Cr 4:2:2, по HD-SDI или EX-SDI и композитным CVBS; максимальное разрешение 1920 × 1080 при 60 (50) кадрах в секунду, также поддерживается 1280 × 720. Синхронизация внутренняя.

Объектив и держатель в комплект не входят, посадка под стандарт M12; поддерживаются фиксированные объективы, объективы с DC-диафрагмой и моторизованные. Набор обработки развёрнутый: режим день/ночь авто, цвет и чёрно-белый; WDR с пятью уровнями, BLC с регулировкой 0–10 и выбором области, HLC с регулировкой 0–20 и выбором цвета, шумоподавление и устранение дымки с четырьмя уровнями каждое, ACE с четырьмя уровнями, автоматическая регулировка усиления до 42 дБ, резкость 0–10, стоп-кадр, переворот кадра по горизонтали, вертикали и на 180°, цифровая стабилизация изображения, детектор движения на четыре зоны и 16 зон маскирования приватности с 14 цветами маски и полупрозрачностью. Электронный затвор — цифровой медленный до 32 кадров накопления, автоматический и ручной от 1/30 (1/25) и 1/60 (1/50) до 1/30 000 с, плюс антифликерный режим.

Управление камерой ведётся по UART: уровни RS-232 TTL 3,3 В с совместимостью по 5,0 В, протокол Pelco-D, скорости от 2400 до 115 200 бод. Это позволяет встроить модуль в собственный контур управления без отдельного интерфейсного узла. Питание 12 В постоянного тока с допустимым диапазоном 7–15 В, потребление до 3,7 Вт, в режиме без работы двух моторов — 1,9 Вт. Плата 42 × 42 мм, масса около 9,05 г. Рабочая температура -10…+50 °C при влажности 20–95 %, хранение -20…+60 °C при влажности 20–80 %.
