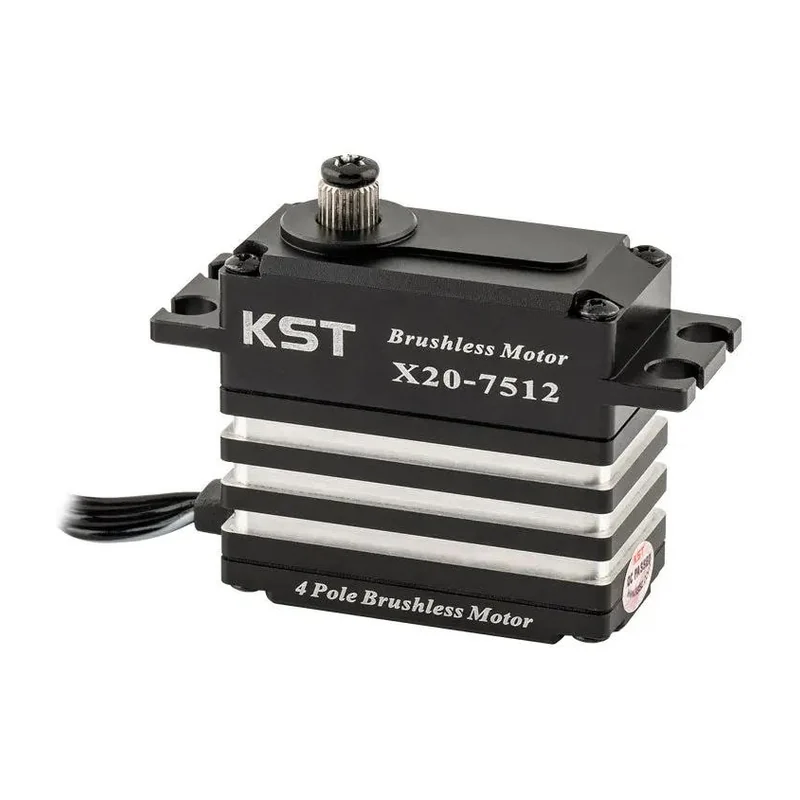

Сервопривод KST X20-7512, бесколлекторный, IP65, 82 кгс·см, 0,11 с/60°, стандартный корпус
KST · Китай под заказ
X20-7512

Сервопривод KST X20–7512, бесколлекторный, IP65, 82 кгс·см, 0,11 с/60°

Силовой привод для гигантских масштабных моделей и промышленных задач, где требуется предельный момент в стандартном посадочном месте.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X20-7512
Производитель
KST, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
65 кгс·см при 6,0 В; 75 кгс·см при 7,4 В; 82 кгс·см при 8,4 В
Скорость
0,14 с/60° при 6,0 В; 0,12 с/60° при 7,4 В; 0,11 с/60° при 8,4 В
Ток при заклинивании
8,80 А при 6,0 В; 10,8 А при 7,4 В; 12,3 А при 8,4 В
Питание
7,4 В номинально, диапазон 6,0–8,4 В
Масса
70 г ± 10 %
Габариты
40,5 × 20 × 38 мм ± 0,2 мм
Тип двигателя
четырёхполюсный бесколлекторный двигатель постоянного тока
Редуктор
закалённая сталь
Обратная связь
потенциометр
Корпус
алюминиевый сплав, фрезеровка на ЧПУ
Угол поворота
± 50°, всего 100°
Частота управления
1520 мкс / 333 Гц
Рабочая температура
от −20 до +65 °C
Подшипники
2 шариковых
Защита от воды
IP65
Программирование
поддерживается

Описание

X20–7512 построен на четырёхполюсном бесколлекторном двигателе постоянного тока и укладывается в стандартный корпус 40,5 × 20 × 38 мм при массе 70 г ± 10 %. Корпус цельноалюминиевый, фрезерованный на ЧПУ: он обеспечивает точную посадку в раму и отводит тепло, что критично при высоких токах. Редуктор набран из закалённой стали, вал опирается на два шариковых подшипника. Заявлена защита IP65.

Момент составляет 65 кгс·см при 6,0 В, 75 кгс·см при 7,4 В и 82 кгс·см при 8,4 В при скорости 0,14, 0,12 и 0,11 с/60°. Ток удержания при этом достигает 8,80 А при 6,0 В, 10,8 А при 7,4 В и 12,3 А при 8,4 В — планировать питание нужно от источника с соответствующим запасом, отдельной силовой шиной и предохранителем; штатные BEC приёмников на такие токи не рассчитаны.

Управление ведётся сигналом 1520 мкс / 333 Гц, штатный ход ± 50° (100° суммарно), параметры программируются. Обратная связь потенциометрическая. Рабочий диапазон температур от −20 до +65 °C.

Применение — рулевые поверхности крупноразмерных самолётов, поворотные и подъёмные механизмы наземных платформ, приводы промышленных исполнительных узлов с сервоуправлением.

Характеристики приведены по данным производителя: страница модели ↗
