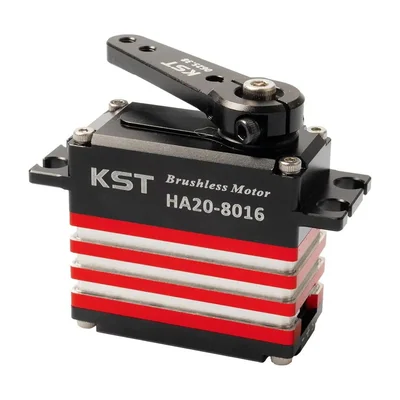

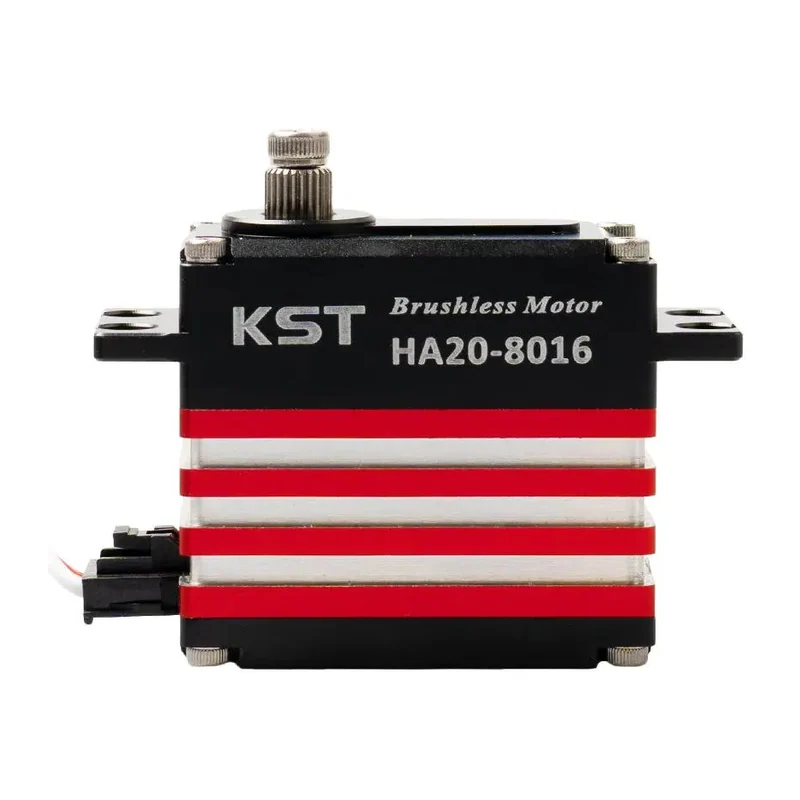

Сервопривод KST HA20–8016: бесколлекторный, стандартный типоразмер, 85 кг·см

Привод повышенного момента для крупных и соревновательных RC-самолётов: 85 кг·см при 8,4 В, ток при заклинивании до 12,3 А.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: HA20-8016
Производитель: KST, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент: 70 кг·см при 6,0 В; 80 кг·см при 7,4 В; 85 кг·см при 8,4 В
Скорость: 0,18 с/60° при 6,0 В; 0,16 с/60° при 7,4 В; 0,15 с/60° при 8,4 В
Питание: номинальное 7,4 В пост. тока, диапазон 6,0–8,4 В
Ток при заклинивании: 8,8 А при 6,0 В; 10,8 А при 7,4 В; 12,3 А при 8,4 В
Тип двигателя: бесколлекторный двигатель постоянного тока
Редуктор: закалённая сталь
Обратная связь: потенциометр
Подшипники: 2 шариковых
Угол поворота: ± 50°, всего 100° (по умолчанию)
Частота управляющего сигнала: 1520 мкс, 333 Гц
Разъём и провод: фиксируемый разъём A2509HFA-3P с защитой от выдёргивания
Программирование: есть
Корпус: алюминиевый сплав, обработка ЧПУ
Габариты: 40,5 × 20 × 38 мм ± 0,2 мм
Масса: 70 г ± 10 %
Рабочая температура: от −10 до +65 °C

Описание

HA20–8016 — бесколлекторный привод стандартного типоразмера, рассчитанный на тяжело нагруженные рулевые поверхности. Момент составляет 70 кг·см при 6,0 В, 80 кг·см при 7,4 В и 85 кг·см при 8,4 В, скорость — 0,18, 0,16 и 0,15 с/60° соответственно. Рабочее напряжение 6,0–8,4 В при номинале 7,4 В.

Ключевое ограничение для проектирования питания — ток при заклинивании: 8,8 А при 6,0 В, 10,8 А при 7,4 В и 12,3 А при 8,4 В. Такие значения требуют силового стабилизатора и проводки соответствующего сечения; питание нескольких приводов через приёмник недопустимо. Для надёжности соединения применён фиксируемый разъём A2509HFA-3P.

Конструкция включает редуктор из закалённой стали, два шариковых подшипника, фрезерованный корпус из алюминиевого сплава и потенциометрическую обратную связь. Угол поворота по умолчанию ± 50° (100° суммарно), привод программируемый. Габариты 40,5 × 20 × 38 мм, масса 70 г, рабочая температура от −10 до +65 °C.

Характеристики приведены по данным производителя: страница модели ↗
