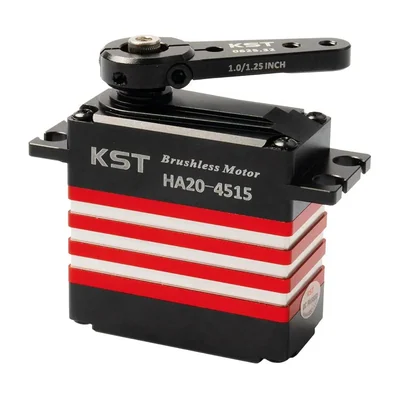

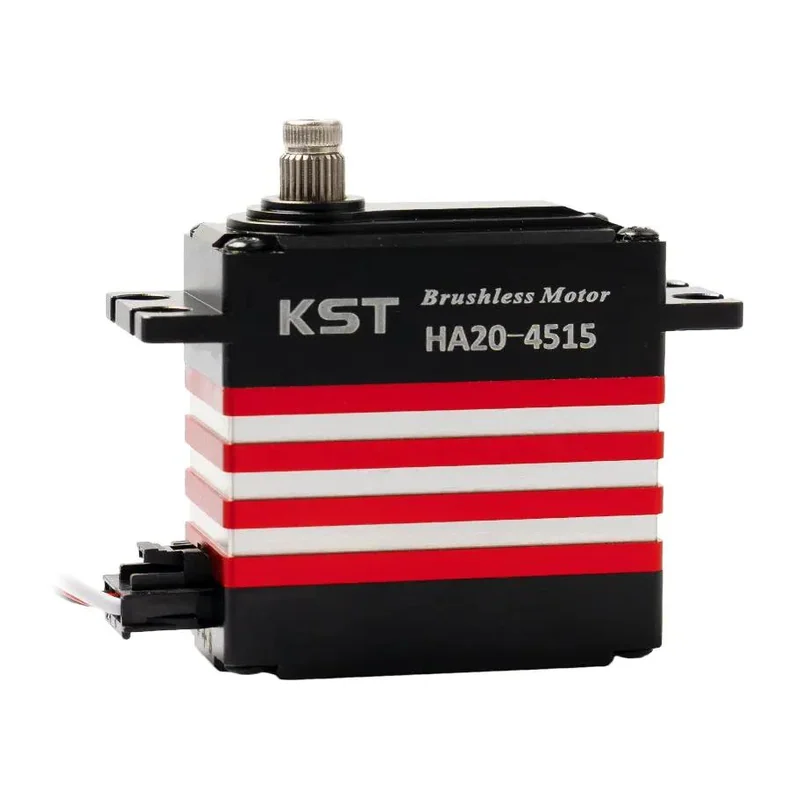

Сервопривод KST HA20-4515: бесколлекторный, стандартный типоразмер, 50 кг·см, разъём с фиксацией
KST · Китай под заказ
HA20-4515

Сервопривод KST HA20-4515: бесколлекторный, стандартный типоразмер, 50 кг·см

Бесколлекторный сервопривод KST стандартного типоразмера с фиксируемым разъёмом: до 50 кг·см при 8,4 В, 0,13 с/60°, масса 72 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
HA20-4515
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
36 кг·см при 6,0 В; 45 кг·см при 7,4 В; 50 кг·см при 8,4 В
Скорость
0,19 с/60° при 6,0 В; 0,15 с/60° при 7,4 В; 0,13 с/60° при 8,4 В (холостой ход)
Питание
номинальное 7,4 В пост. тока, диапазон 6,0–8,4 В
Тип двигателя
бесколлекторный двигатель постоянного тока
Редуктор
закалённая сталь
Обратная связь
потенциометр
Подшипники
2 шариковых
Угол поворота
± 50°, всего 100° (по умолчанию)
Частота управляющего сигнала
1520 мкс, 333 Гц
Разъём и провод
фиксируемый разъём A2509HFA-3P с защитой от выдёргивания
Программирование
есть
Корпус
алюминиевый сплав, обработка ЧПУ
Габариты
40,5 × 20 × 42 мм ± 0,2 мм
Масса
72 г ± 10 %
Рабочая температура
от −10 до +65 °C
Совместимая батарея
2S
Угловая скорость
462 °/с (расчёт по паспортному времени поворота на 60°)
Удельный момент
694 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
Механическая мощность на валу
39,5 Вт (расчёт по моменту и скорости поворота)

Описание

Бесколлекторный привод KST серии HA20 для рулевых поверхностей крупных самолётных моделей и БПЛА. Корпус стандартного типоразмера 40,5×20×42 мм фрезерован на ЧПУ из алюминиевого сплава, масса 72 г. Питание 6,0–8,4 В (номинал 7,4 В, батарея 2S): момент 36, 45 и 50 кг·см, время перекладки на 60° — 0,19, 0,15 и 0,13 с при 6,0, 7,4 и 8,4 В. Редуктор из закалённой стали, выходной вал на 2 шарикоподшипниках, датчик положения — потенциометр, параметры программируются.Разъём фиксируемый, A2509HFA-3P с защитой от выдёргивания: при вибрации соединение не расходится само.Пылевлагозащита не заявлена. При установке учитывают угол поворота: по умолчанию ± 50° (100° суммарно) — меньше, чем у приводов с расширенным ходом, поэтому плечи качалок и рычагов на рулях рассчитывают под этот ход. Управляющий сигнал — 1520 мкс при 333 Гц, рабочая температура — от −10 до +65 °C, расчётная механическая мощность на валу — 39,5 Вт.

Характеристики приведены по данным производителя: страница модели ↗
