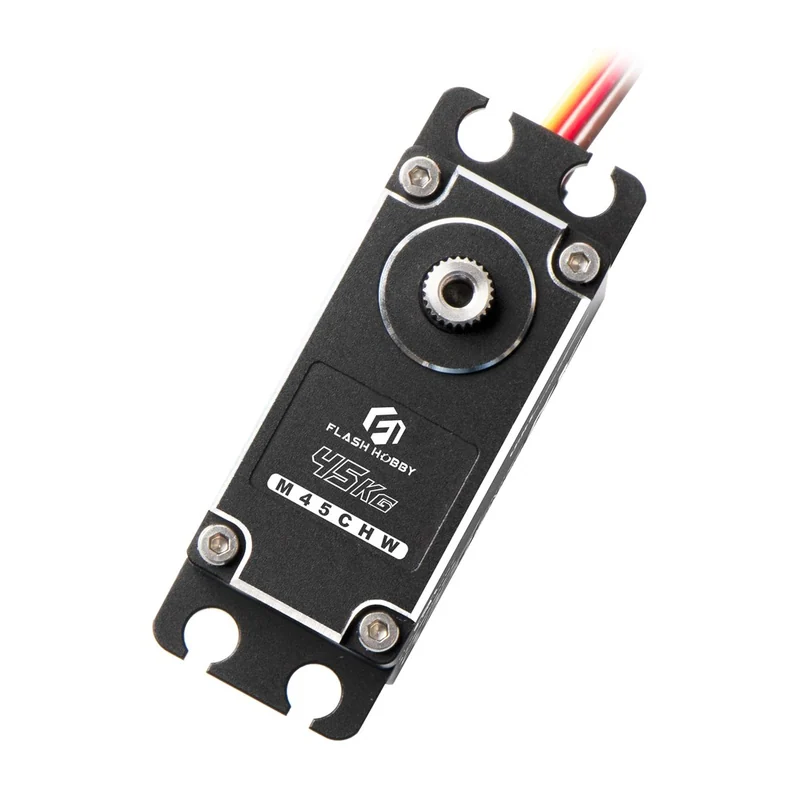

Сервопривод FlashHobby M45CHW, 35 кг·см при 6,0 В, 6,0–8,4 В
Сервопривод FlashHobby с безжелезным мотором: 45 кг·см и 0,11 с/60° при 8,4 В, рабочий ток не выше 4000 мА.
- Артикул
- M45CHW
- Производитель
- FlashHobby, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Сервопривод FlashHobby M45CHW, 35 кг·см при 6,0 В, 6,0–8,4 В — момент 35 кг·см при 6,0 В; 45 кг·см при 8,4 В, скорость 0,12 с/60° при 6,0 В; 0,11 с/60° при 8,4 В, тип двигателя безжелезный мотор. Из остального: подшипники 2 шарикоподшипника, редуктор металлические шестерни. Прочее: масса 75 г (без качалки), габариты 40×20×40,50 мм, рабочая температура −20…+60 °C. Производитель — FlashHobby, Китай; раздел каталога — силовые сервоприводы от 30 кг·см.
Характеристики
- Система управления
- ШИМ (1500 мкс нейтраль)
- Диапазон напряжения
- 6,0–8,4 В
- Рабочая температура
- −20…+60 °C
- Ресурс
- > 60000 циклов без нагрузки
- Рабочий ход
- 60° ± 1°
- Предельный угол
- 180° ± 1°
- Направление вращения
- против часовой стрелки при изменении импульса от 500 до 2500 мкс
- Тип драйвера
- MOS-драйвер
- Тип двигателя
- безжелезный мотор
- Датчик положения
- потенциометр с прямым приводом от выходного вала
- Тип усилителя
- цифровой
- Габариты
- 40×20×40,50 мм
- Масса
- 75 г (без качалки)
- Момент
- 35 кг·см при 6,0 В; 45 кг·см при 8,4 В
- Скорость
- 0,12 с/60° при 6,0 В; 0,11 с/60° при 8,4 В
- Ток покоя
- 350 мА при 6,0 В; 410 мА при 8,4 В
- Рабочий ток
- 3500 мА при 6,0 В; 4000 мА при 8,4 В
- Мёртвая зона
- 2 мкс при 6,0 В; 2 мкс при 8,4 В
- Подшипники
- 2 шарикоподшипника
- Редуктор
- металлические шестерни
- Материал
- алюминиевый корпус
- Кабель
- 300 мм, разъём JR
- Угловая скорость
- 545 °/с (расчёт по паспортному времени поворота на 60°)
- Удельный момент
- 600 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
- Механическая мощность на валу
- 42 Вт (расчёт по моменту и скорости поворота)
Описание
Для нагруженных рулей и механизмов с питанием 6,0–8,4 В предназначен этот сервопривод FlashHobby на безжелезном двигателе: 35 кг·см при 6,0 В и 45 кг·см при 8,4 В, перекладка на 60° — 0,12 и 0,11 с. Корпус алюминиевый, 40×20×40,5 мм, 75 г без качалки, редуктор металлический, вал на 2 шарикоподшипниках, положение снимает потенциометр с прямым приводом от выходного вала.
Момент и скорость те же, что у бесколлекторной версии, а потребление заметно ниже: рабочий ток 3500 мА при 6,0 В и 4000 мА при 8,4 В, ток покоя — 350 и 410 мА. Это разгружает бортовой стабилизатор при нескольких сильных машинках. Компромисс — ресурс: более 60 000 циклов без нагрузки, тогда как у бесколлекторных моделей серии он многократно выше.
Сигнал ШИМ с нейтралью 1500 мкс, импульс 500–2500 мкс, рабочий ход 60° ± 1°, предельный угол 180° ± 1°, мёртвая зона 2 мкс. Кабель 300 мм с разъёмом JR, рабочая температура от −20 до +60 °C. Расчётная мощность на валу — 42 Вт, удельный момент — 600 кг·см на килограмм массы.
Характеристики приведены по данным производителя: страница модели ↗
