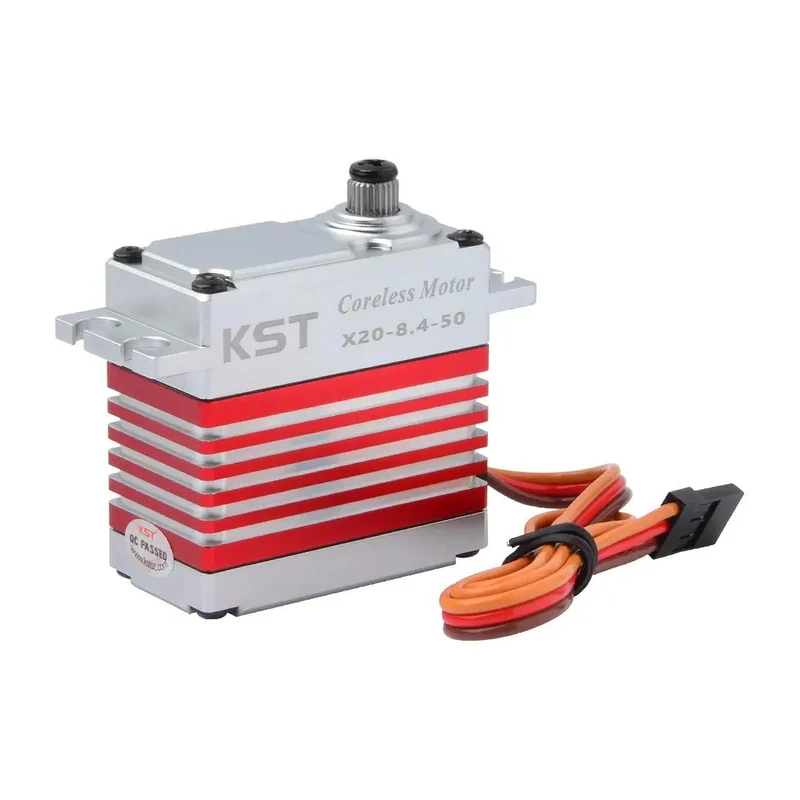

Сервопривод KST X20-8.4-50 V8.0, 45 кг·см, 0,15 с/60°, стальной редуктор, программируемый
KST · Китай под заказ
X20-8.4-50 V8.0

Сервопривод KST X20-8.4-50 V8.0, 45 кг·см, 0,15 с/60°, стальной редуктор

Силовой привод для крупных самолётов и моделей автомобилей 1/8 и 1/10: 45 кг·см при 8,4 В в стандартном корпусе массой 78 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X20-8.4-50 V8.0
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
45 кг·см при 8,4 В; 42 кг·см при 7,4 В; 38 кг·см при 6,0 В
Скорость
0,15 с/60° при 8,4 В; 0,17 с/60° при 7,4 В; 0,20 с/60° при 6,0 В
Питание
6,0–8,4 В постоянного тока, номинал 7,4 В
Масса
78 г ± 10 %
Габариты
40,5 × 21 × 42 мм ± 0,2 мм
Тип двигателя
по таблице производителя — коллекторный без железного сердечника (безжелезный)
Редуктор
закалённая сталь
Угол поворота
± 50°, суммарно 100° (заводская установка)
Обратная связь
потенциометр
Корпус
алюминиевый сплав, фрезерование CNC
Подшипники
2 шариковых
Рабочая частота сигнала
1520 мкс / 333 Гц
Рабочая температура
−10…+65 °C
Программирование
поддерживается, включая плавный пуск
Совместимая батарея
2S
Угловая скорость
400 °/с (расчёт по паспортному времени поворота на 60°)
Удельный момент
577 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
Механическая мощность на валу
30,8 Вт (расчёт по моменту и скорости поворота)

Описание

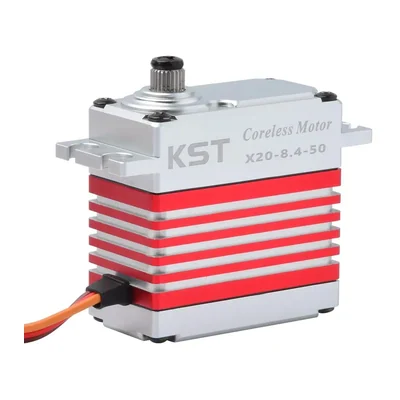

X20-8,4-50 V8.0 — силовой привод стандартного типоразмера в цельнофрезерованном алюминиевом корпусе. Редуктор набран из закалённой стали, опора на двух шариковых подшипниках, датчик положения — потенциометр. Привод программируемый, настраивается в том числе плавный пуск.

Момент растёт с 38 кг·см при 6,0 В до 45 кг·см при 8,4 В, скорость — с 0,20 до 0,15 с/60°. Формат сигнала 1520 мкс / 333 Гц, заводской ход ± 50° (100° суммарно). Габариты 40,5 × 21 × 42 мм несколько больше классических 40 × 20 × 38 мм — при замене привода в готовой раме посадочное место стоит проверить.

Масса 78 г, рабочий диапазон −10…+65 °C. Заявленные применения — крупные самолёты, модели автомобилей 1/8 и 1/10 шоссейного и внедорожного классов, краулеры.

Характеристики приведены по данным производителя: страница модели ↗
