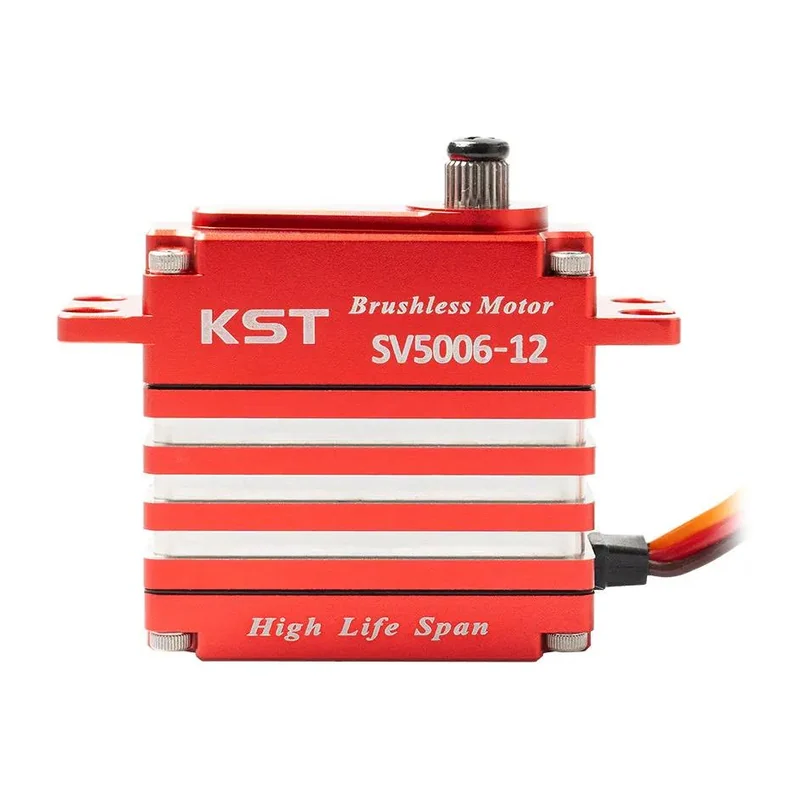

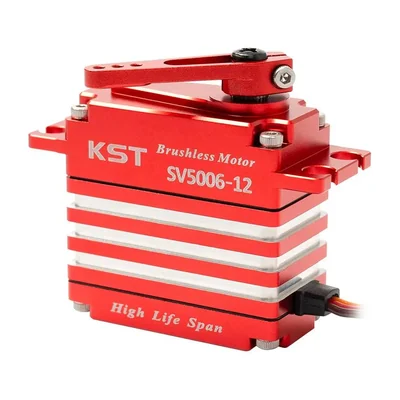

Сервопривод KST SV5006–12: бесколлекторный, 55 кг·см
Быстрый силовой привод стандартного типоразмера для RC-автомоделей, соревновательных самолётов и робототехники: 55 кг·см и 0,063 с/60° при 13 В.
- Артикул
- SV5006-12
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 40 кг·см при 8,4 В; 50 кг·см при 12,0 В; 55 кг·см при 13,0 В (при заклинивании)
- Скорость
- 0,100 с/60° при 8,4 В; 0,068 с/60° при 12,0 В; 0,063 с/60° при 13,0 В (холостой ход)
- Питание
- номинальное 12,0 В пост. тока, диапазон 8,4–13,0 В (до 3S LiPo напрямую)
- Тип двигателя
- 4-полюсный бесколлекторный
- Редуктор
- закалённая сталь
- Обратная связь
- потенциометр
- Подшипники
- 6 шариковых
- Угол поворота
- ± 100°, всего 200° (по умолчанию, программируется)
- Частота управляющего сигнала
- 1520 мкс, 333 Гц
- Программирование
- есть, включая плавный пуск
- Корпус
- алюминиевый сплав
- Габариты
- 40 × 20 × 40 мм ± 0,2 мм
- Масса
- 75 г ± 10 %
- Рабочая температура
- от −10 до +65 °C
Описание
SV5006–12 выделяется сочетанием высокого момента и очень высокой скорости: 55 кг·см при 13,0 В и полный ход 60° за 0,063 с. При 8,4 В параметры составляют 40 кг·см и 0,100 с/60°, при 12,0 В — 50 кг·см и 0,068 с/60°. Питание идёт напрямую от 12 В или сборки до 3S LiPo, рабочий диапазон 8,4–13,0 В.
В основе — четырёхполюсный бесколлекторный двигатель, редуктор из закалённой стали и шесть шариковых подшипников, обеспечивающих жёсткость выходного вала при ударных нагрузках. Корпус из алюминиевого сплава работает как радиатор. Обратная связь потенциометрическая, поэтому при непрерывной работе с высокой частотой перекладок стоит закладывать плановую замену привода.
Угол поворота по умолчанию ± 100° (200° суммарно), программируется вместе с плавным пуском. Частота управляющего сигнала 1520 мкс при 333 Гц. Габариты 40 × 20 × 40 мм и масса 75 г соответствуют стандартному посадочному месту. Рабочая температура от −10 до +65 °C.
Характеристики приведены по данным производителя: страница модели ↗
