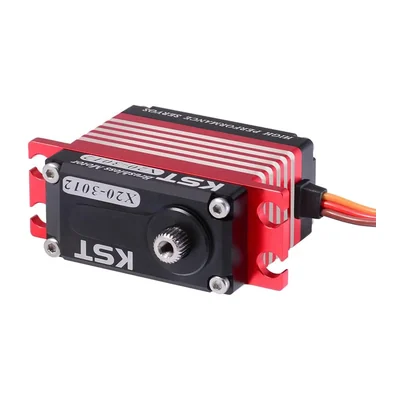

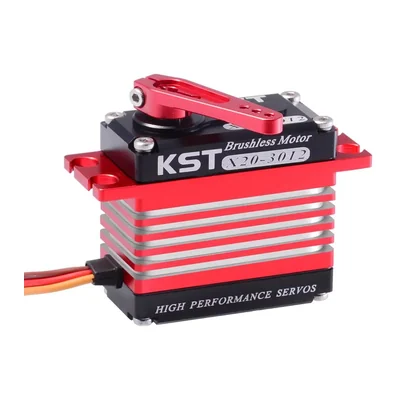

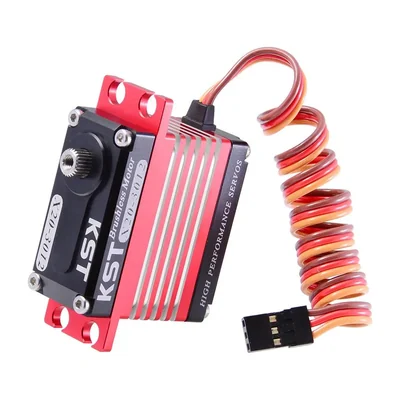

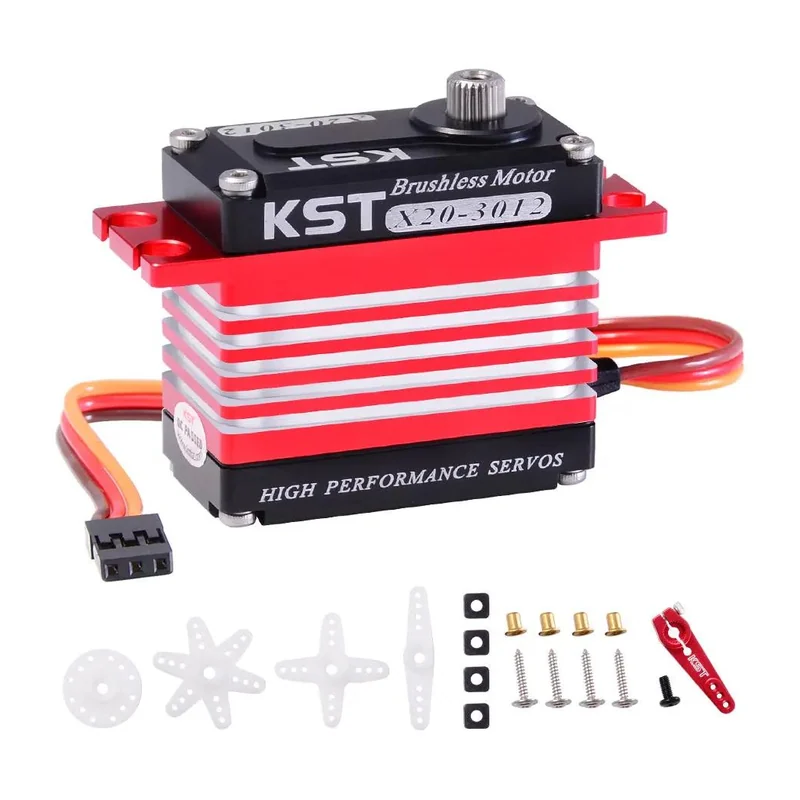

Сервопривод KST X20-3012 HV, бесколлекторный, 35 кг·см, 0,11 с/60°, стальной редуктор
KST · Китай под заказ
X20-3012

Сервопривод KST X20–3012 HV, бесколлекторный, 35 кг·см, 0,11 с/60°, стальной редуктор

Силовой бесколлекторный привод для рулевого управления моделей автомобилей, пилотажных самолётов и джетов: 35 кг·см при 0,11 с/60° и массе 72 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X20-3012
Производитель
KST, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
35 кг·см при 8,4 В; 30 кг·см при 7,4 В; 25 кг·см при 6,0 В
Скорость
0,11 с/60° при 8,4 В; 0,12 с/60° при 7,4 В; 0,15 с/60° при 6,0 В
Питание
6,0–8,4 В постоянного тока, номинал 7,4 В
Масса
72 г ± 10 %
Габариты
40,5 × 20 × 38 мм ± 0,2 мм
Тип двигателя
бесколлекторный постоянного тока
Редуктор
закалённая сталь
Угол поворота
± 50°, суммарно 100° (заводская установка)
Обратная связь
потенциометр
Корпус
алюминиевый сплав, фрезерование CNC
Подшипники
2 шариковых
Рабочая частота сигнала
1520 мкс / 333 Гц
Рабочая температура
−10…+65 °C

Описание

X20–3012 построен на бесколлекторном двигателе с редуктором из закалённой стали и двумя шариковыми подшипниками. Корпус фрезерованный алюминиевый, датчик положения — потенциометр; по сравнению со старшими моделями X20 с бесконтактным датчиком это упрощённая, но и более доступная схема обратной связи.

Зависимость от напряжения выражена: 25 кг·см и 0,15 с/60° при 6,0 В против 35 кг·см и 0,11 с/60° при 8,4 В. Практически привод раскрывается на двухбаночной литиевой линии; при питании 6 В стоит закладывать нижние цифры. Формат сигнала 1520 мкс / 333 Гц, заводской ход ± 50° (100° суммарно).

Масса 72 г, габариты 40,5 × 20 × 38 мм, рабочий диапазон −10…+65 °C. Типовые задачи — рулевая машинка моделей автомобилей, элероны и рули пилотажных самолётов и реактивных моделей.

Характеристики приведены по данным производителя: страница модели ↗
