Сервопривод KST SV4012–12: низкопрофильный
Низкопрофильный силовой привод для RC-автомоделей, самолётов и робототехники: 42 кг·см при 13 В, скорость 0,10 с/60°, угол 200°.
- Артикул
- SV4012-12
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 35,0 кг·см при 8,4 В; 40,0 кг·см при 12,0 В; 42,0 кг·см при 13,0 В
- Скорость
- 0,16 с/60° при 8,4 В; 0,12 с/60° при 12,0 В; 0,10 с/60° при 13,0 В
- Питание
- номинальное 12,0 В пост. тока, диапазон 8,4–13,0 В (2S–3S LiPo напрямую)
- Пусковой ток
- 2,79 А при 8,4 В; 3,65 А при 12,0 В; 4,05 А при 13,0 В
- Тип двигателя
- 4-полюсный бесколлекторный
- Редуктор
- закалённая сталь
- Обратная связь
- потенциометр
- Подшипники
- 2 шариковых
- Угол поворота
- ± 100°, всего 200° (по умолчанию, программируется)
- Частота управляющего сигнала
- 1520 мкс, 333 Гц
- Программирование
- есть, включая плавный пуск
- Корпус
- алюминиевый сплав, низкопрофильное исполнение
- Габариты
- 40,5 × 20 × 25,5 мм ± 0,2 мм
- Масса
- 50 г ± 10 %
- Рабочая температура
- от −20 до +65 °C
Описание

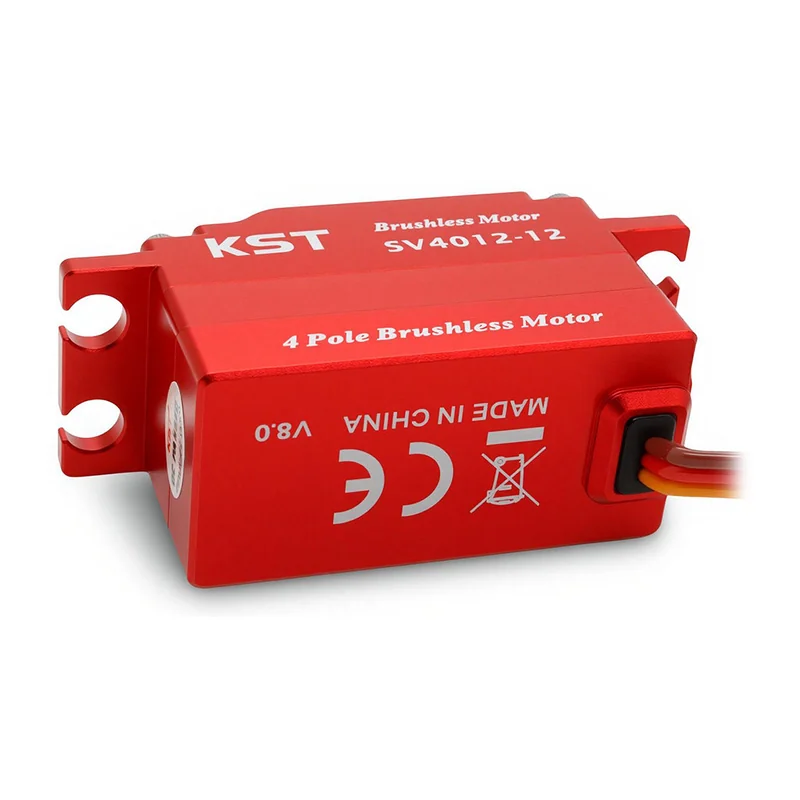

SV4012–12 выполнен в низкопрофильном корпусе высотой 25,5 мм при габаритах 40,5 × 20 × 25,5 мм и массе 50 г, что позволяет размещать его в шасси RC-автомоделей и в тонких отсеках планера. Основа — четырёхполюсный бесколлекторный двигатель постоянного тока с редуктором из закалённой стали и двумя шариковыми подшипниками; корпус цельноалюминиевый и работает как радиатор.
Питание — 12 В или сборка 2S–3S LiPo напрямую, рабочий диапазон 8,4–13,0 В. Момент составляет 35,0 кг·см при 8,4 В, 40,0 кг·см при 12,0 В и 42,0 кг·см при 13,0 В; скорость холостого хода — 0,16, 0,12 и 0,10 с/60°. Пусковой ток достигает 4,05 А при 13,0 В, поэтому питание следует вести отдельной силовой линией.
Угол поворота по умолчанию ± 100° (200° суммарно) и программируется вместе с плавным пуском; такой запас хода избавляет от промежуточной механики в поворотных узлах. Обратная связь потенциометрическая. Рабочий диапазон температур расширен вниз до −20 °C — шире, чем у большинства моделей линейки. Частота управляющего сигнала 1520 мкс при 333 Гц.
Характеристики приведены по данным производителя: страница модели ↗
