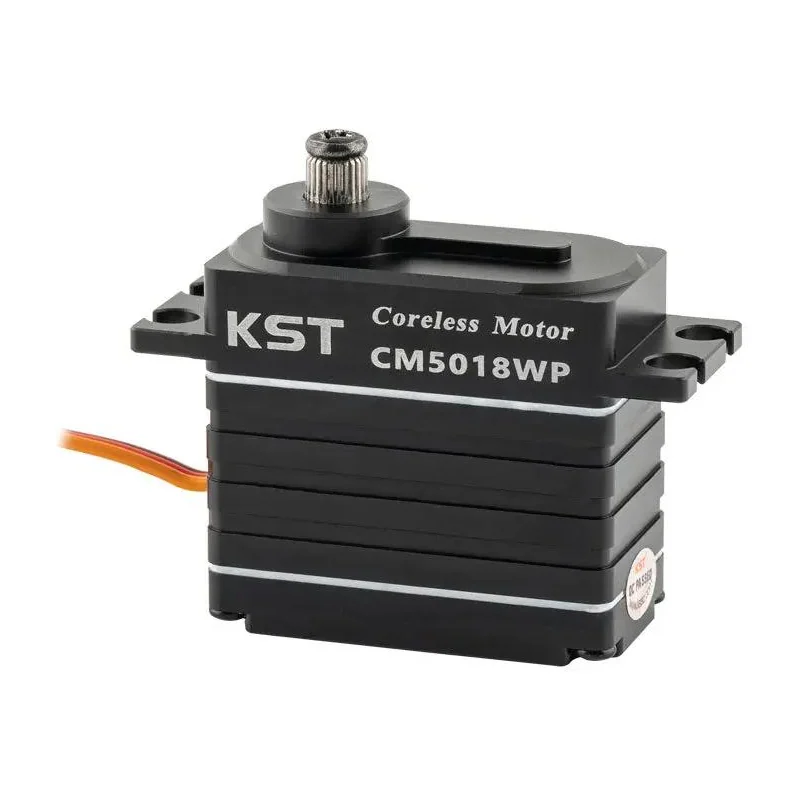

Сервопривод KST CM5018WP, безъядерный, IP67, 50 кгс·см, стальной редуктор
Полностью герметичный силовой привод для триальных моделей 1/8 и 1/10, работающих в грязи, воде и на бездорожье.
- Артикул
- CM5018WP
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 35 кгс·см при 4,8 В; 40 кгс·см при 6,0 В; 45 кгс·см при 7,4 В; 50 кгс·см при 8,4 В
- Скорость
- 0,25 с/60° при 4,8 В; 0,23 с/60° при 6,0 В; 0,20 с/60° при 7,4 В; 0,18 с/60° при 8,4 В
- Пусковой ток
- 4,68 А при 4,8 В; 5,70 А при 6,0 В; 7,25 А при 7,4 В; 8,15 А при 8,4 В
- Питание
- 7,4 В номинально, диапазон 4,8–8,4 В
- Масса
- 80 г ± 10 %
- Габариты
- 40,5 × 20,5 × 41,3 мм ± 0,2 мм
- Тип двигателя
- безъядерный (coreless) двигатель постоянного тока
- Редуктор
- закалённая сталь
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав
- Угол поворота
- ± 50°, всего 100°
- Частота управления
- 1520 мкс / 333 Гц
- Рабочая температура
- от −10 до +65 °C
- Подшипники
- 2 шариковых
- Защита от воды
- IP67
- Программирование
- поддерживается, есть плавный пуск
Описание
CM5018WP отличается от прочих влагозащищённых приводов серии классом IP67: конструкция рассчитана на кратковременное погружение, а не только на брызги. Корпус 40,5 × 20,5 × 41,3 мм выполнен из алюминиевого сплава, двигатель безъядерный, редуктор набран из закалённой стали, вал опирается на два шариковых подшипника. Масса 80 г ± 10 %.
Момент составляет 35 кгс·см при 4,8 В, 40 кгс·см при 6,0 В, 45 кгс·см при 7,4 В и 50 кгс·см при 8,4 В при скорости 0,25, 0,23, 0,20 и 0,18 с/60°. Скорость сознательно принесена в жертву моменту — привод предназначен для медленного и силового рулевого управления тяжёлых моделей, а не для быстрой отработки. Пусковой ток достигает 8,15 А при 8,4 В, что задаёт требования к аккумулятору и проводке.
Управление сигналом 1520 мкс / 333 Гц, штатный ход ± 50° (100° суммарно). Параметры и плавный пуск программируются, что позволяет ограничить ударные нагрузки на рулевые тяги при работе на упоре. Обратная связь потенциометрическая. Рабочий диапазон температур от −10 до +65 °C.
Применяется в рулевом управлении масштабных внедорожников 1/8 и 1/10, а также в наземных и плавающих аппаратах, где привод постоянно находится в воде или грязевой взвеси.
Характеристики приведены по данным производителя: страница модели ↗
