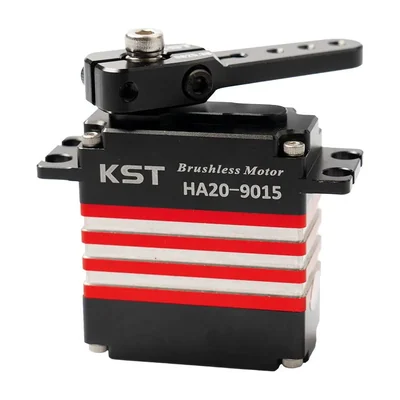

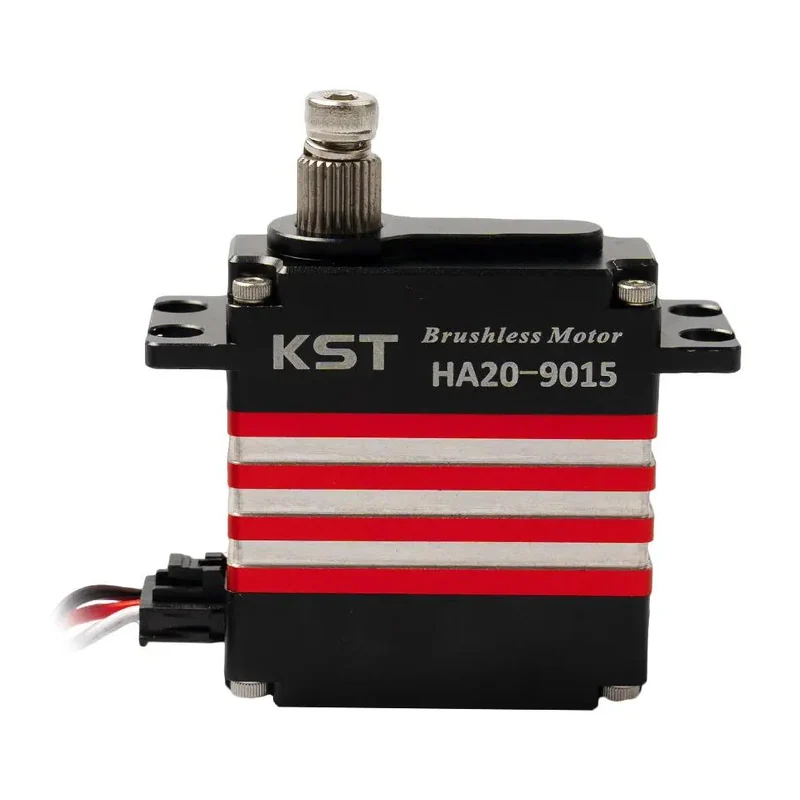

Сервопривод KST HA20-9015: бесколлекторный, датчик Холла, 90 кг·см, угол 200°
KST · Китай под заказ
HA20-9015

Сервопривод KST HA20-9015: бесколлекторный, датчик Холла

Привод серии HA20 для крупных и соревновательных RC-самолётов: 90 кг·см при 8,4 В, бесконтактная обратная связь, ход 200°.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
HA20-9015
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
70 кг·см при 6,0 В; 80 кг·см при 7,4 В; 90 кг·см при 8,4 В
Скорость
0,17 с/60° при 6,0 В; 0,16 с/60° при 7,4 В; 0,15 с/60° при 8,4 В
Питание
номинальное 7,4 В пост. тока, диапазон 6,0–8,4 В
Ток при заклинивании
9,8 А при 6,0 В; 11,8 А при 7,4 В; 13,5 А при 8,4 В
Тип двигателя
бесколлекторный двигатель постоянного тока
Редуктор
закалённая сталь
Обратная связь
бесконтактный датчик Холла
Подшипники
2 шариковых
Угол поворота
± 100°, всего 200° (по умолчанию)
Частота управляющего сигнала
1520 мкс, 333 Гц
Разъём и провод
фиксируемый разъём A2509HFA-3P с защитой от выдёргивания
Программирование
есть
Корпус
алюминиевый сплав, обработка ЧПУ
Габариты
40 × 20 × 45 мм ± 0,2 мм
Масса
90 г ± 10 %
Рабочая температура
от −10 до +65 °C
Совместимая батарея
2S
Угловая скорость
400 °/с (расчёт по паспортному времени поворота на 60°)
Удельный момент
1000 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
Механическая мощность на валу
61,6 Вт (расчёт по моменту и скорости поворота)

Описание

В отличие от HA20-4515 и HA20-8016, у HA20-9015 бесконтактный датчик положения на элементах Холла и увеличенным углом поворота ± 100° (200° суммарно). Отсутствие контактного потенциометра снимает основной источник износа обратной связи при большой наработке, а расширенный ход упрощает кинематику приводов рулевых поверхностей.

Момент составляет 70 кг·см при 6,0 В, 80 кг·см при 7,4 В и 90 кг·см при 8,4 В при скорости 0,17, 0,16 и 0,15 с/60°. Ток при заклинивании достигает 13,5 А при 8,4 В — питание следует вести от силового стабилизатора отдельной линией, рассчитанной на пиковые значения. Соединение выполняется фиксируемым разъёмом A2509HFA-3P.

Конструктивно это бесколлекторный двигатель постоянного тока, редуктор из закалённой стали, два шариковых подшипника и фрезерованный корпус из алюминиевого сплава. Габариты 40 × 20 × 45 мм, масса 90 г — привод выше и тяжелее HA20-8016, что нужно проверить по посадочному месту. Рабочая температура от −10 до +65 °C.

Характеристики приведены по данным производителя: страница модели ↗
