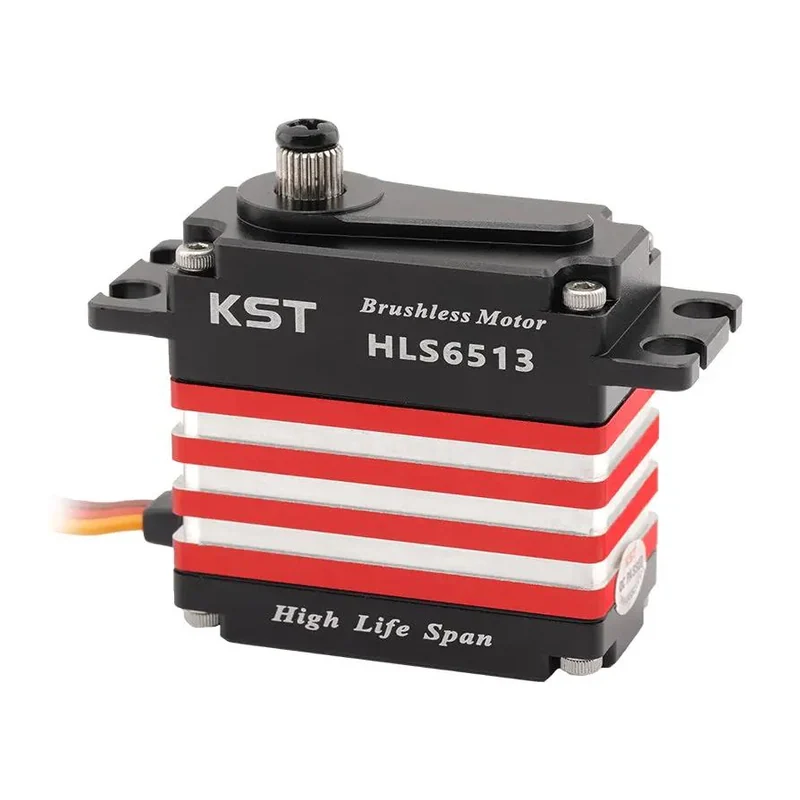

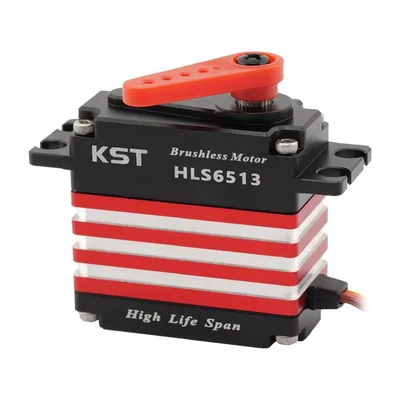

Сервопривод KST HLS6513: бесколлекторный 4-полюсный, датчик Холла
Силовой привод стандартного типоразмера для вертолётов класса 700–800 и крупных самолётов: 70 кг·см при 8,4 В, бесконтактная обратная связь, шесть подшипников.
- Артикул
- HLS6513
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 55 кг·см при 6,0 В; 65 кг·см при 7,4 В; 70 кг·см при 8,4 В
- Скорость
- 0,16 с/60° при 6,0 В; 0,13 с/60° при 7,4 В; 0,11 с/60° при 8,4 В
- Питание
- номинальное 7,4 В пост. тока, диапазон 6,0–8,4 В
- Тип двигателя
- 4-полюсный бесколлекторный
- Редуктор
- закалённая сталь
- Обратная связь
- бесконтактный датчик Холла
- Подшипники
- 6 шариковых
- Угол поворота
- ± 100°, всего 200° (по умолчанию, программируется)
- Частота управляющего сигнала
- 1520 мкс, 333 Гц
- Программирование
- есть, включая плавный пуск
- Корпус
- алюминиевый сплав
- Габариты
- 40 × 20 × 40 мм ± 0,2 мм
- Масса
- 75 г ± 10 %
- Рабочая температура
- от −10 до +65 °C
Описание
HLS6513 построен на четырёхполюсном бесколлекторном двигателе и бесконтактном датчике положения на элементах Холла. Отсутствие трущегося потенциометра снимает основной механизм износа обратной связи, что важно для приводов автомата перекоса с большой наработкой. Редуктор из закалённой стали опирается на шесть шариковых подшипников, корпус — из алюминиевого сплава.
Привод рассчитан на питание 6,0–8,4 В при номинале 7,4 В. Момент составляет 55 кг·см при 6,0 В, 65 кг·см при 7,4 В и 70 кг·см при 8,4 В; скорость холостого хода — от 0,16 до 0,11 с/60°. Частота управляющего сигнала 1520 мкс при 333 Гц. Угол поворота по умолчанию увеличенный: ± 100°, то есть 200° суммарно, и программируется вместе с плавным пуском.
Габариты 40 × 20 × 40 мм соответствуют стандартному посадочному месту, масса 75 г. Диапазон рабочих температур от −10 до +65 °C. Высокий момент требует питания с соответствующим запасом по току — от отдельного BEC или силового стабилизатора, а не от приёмника.
Характеристики приведены по данным производителя: страница модели ↗
