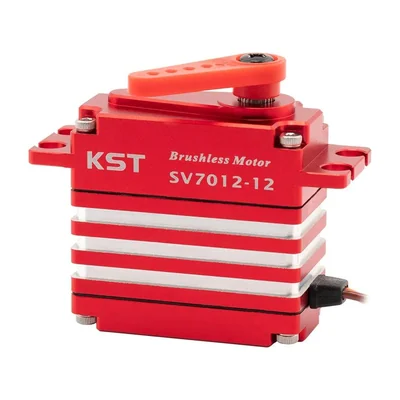

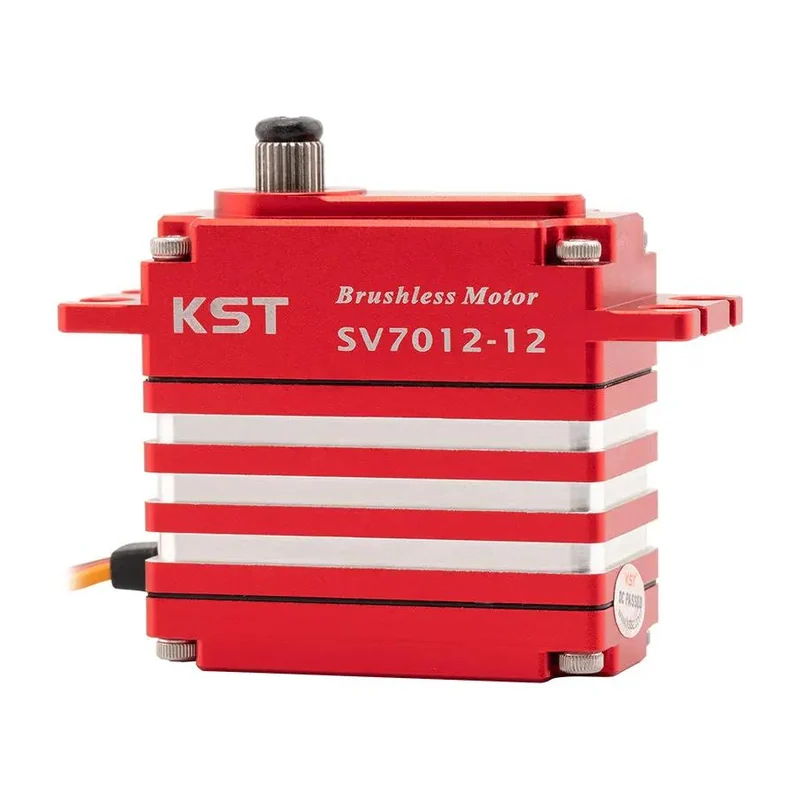

Сервопривод KST SV7012–12: бесколлекторный, датчик Холла
Силовой привод для крупных самолётов, промышленных БПЛА и робототехники: 75 кг·см при 13 В, бесконтактная обратная связь, питание 12 В напрямую.
- Артикул
- SV7012-12
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 55,0 кг·см при 8,4 В; 70,0 кг·см при 12,0 В; 75,0 кг·см при 13,0 В
- Скорость
- 0,16 с/60° при 8,4 В; 0,12 с/60° при 12,0 В; 0,10 с/60° при 13,0 В
- Питание
- номинальное 12,0 В пост. тока, диапазон 8,4–13,0 В (до 3S LiPo напрямую)
- Тип двигателя
- 4-полюсный бесколлекторный
- Редуктор
- закалённая сталь
- Обратная связь
- бесконтактный датчик Холла
- Подшипники
- 6 шариковых
- Угол поворота
- ± 100°, всего 200° (по умолчанию, программируется)
- Управляющий сигнал
- PWM 500–2500 мкс на полный ход ± 100°
- Частота управляющего сигнала
- 1520 мкс, 333 Гц
- Программирование
- есть, включая плавный пуск
- Корпус
- алюминиевый сплав
- Габариты
- 40 × 20 × 40 мм ± 0,2 мм
- Масса
- 75 г ± 10 %
- Рабочая температура
- от −10 до +65 °C
Описание
SV7012–12 сочетает четырёхполюсный бесколлекторный двигатель, бесконтактный датчик положения на элементах Холла и редуктор из закалённой стали на шести шариковых подшипниках. Бесконтактная обратная связь исключает износ потенциометра, а корпус из алюминиевого сплава отводит тепло при длительной работе под нагрузкой.
Питание — 12 В или сборка до 3S LiPo напрямую, диапазон 8,4–13,0 В. Момент составляет 55,0 кг·см при 8,4 В, 70,0 кг·см при 12,0 В и 75,0 кг·см при 13,0 В; скорость холостого хода — 0,16, 0,12 и 0,10 с/60°. Управление по PWM: 500–2500 мкс соответствуют полному ходу ± 100°, штатная частота 1520 мкс при 333 Гц.
Угол поворота по умолчанию ± 100° (200° суммарно), программируется, доступен настраиваемый плавный пуск. Габариты 40 × 20 × 40 мм соответствуют стандартному посадочному месту, масса 75 г. Рабочая температура от −10 до +65 °C. При таком моменте питание следует организовать от силового стабилизатора с запасом по току, а не через приёмник.
Характеристики приведены по данным производителя: страница модели ↗
