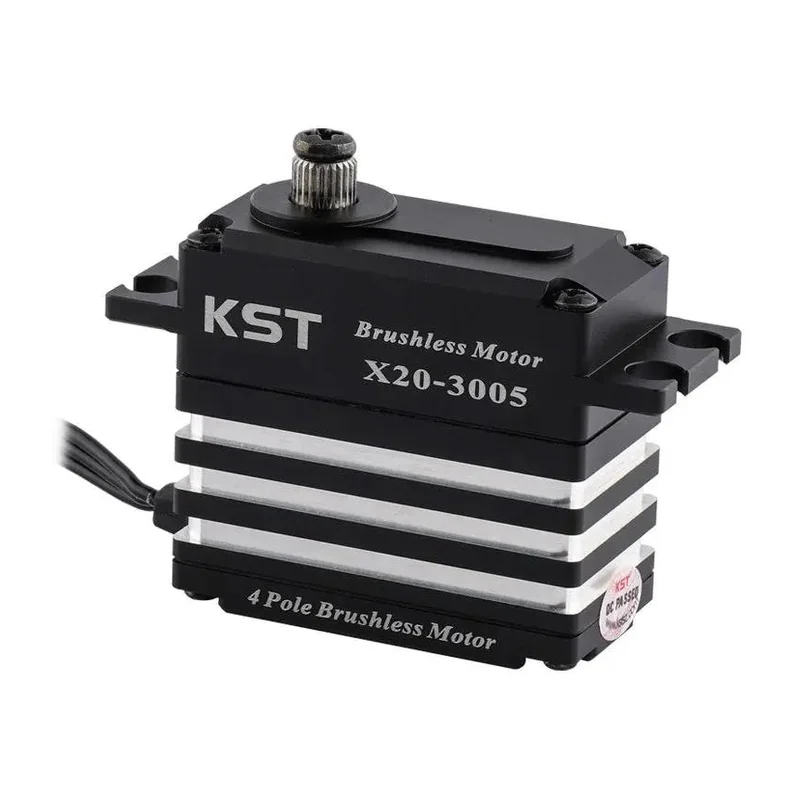

Силовой сервопривод KST X20-3005, 4-полюсный бесколлекторный, IP65, 32 кгс·см, 0,047 с/60°
KST · Китай под заказ
X20-3005

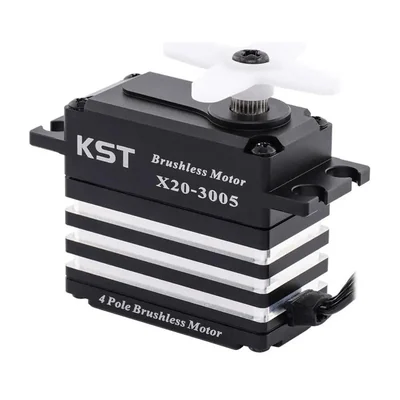

Силовой сервопривод KST X20–3005, 4-полюсный бесколлекторный

Скоростной рулевой привод серии Track для гоночных моделей автомобилей масштабов 1:8 и 1:10, а также пилотажных и реактивных моделей.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X20-3005
Производитель
KST, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
24 кгс·см при 6,0 В; 30 кгс·см при 7,4 В; 32 кгс·см при 8,4 В
Скорость
0,067 с/60° при 6,0 В; 0,052 с/60° при 7,4 В; 0,047 с/60° при 8,4 В
Питание
6,0–8,4 В постоянного тока, номинал 7,4 В
Масса
70 г ± 10 %
Габариты
40,5 × 20 × 38 мм ± 0,2 мм
Тип двигателя
4-полюсный бесколлекторный постоянного тока
Редуктор
закалённая сталь
Угол поворота
± 50°, всего 100°
Ток при стопорении
8,80 А при 6,0 В; 10,8 А при 7,4 В; 12,3 А при 8,4 В
Рабочая температура
−20…+65 °C
Обратная связь
потенциометр
Корпус
алюминиевый сплав, обработка ЧПУ
Подшипники
2 шариковых
Частота управления
1520 мкс / 333 Гц
Защита от воды
IP65, брызгозащита
Программирование
да, включая плавный пуск

Описание

X20–3005 относится к серии Track, разработанной под требования соревновательных заездов. Двигатель четырёхполюсный бесколлекторный, корпус фрезерованный алюминиевый с брызгозащитой IP65, редуктор из закалённой стали на двух шариковых подшипниках, датчик положения потенциометрический.

Момент составляет 24 кгс·см при 6,0 В, 30 кгс·см при 7,4 В и 32 кгс·см при 8,4 В. Скорость — 0,067, 0,052 и 0,047 с/60° соответственно; последнее значение существенно выше, чем у более мощного X20–4208, то есть модель смещена в сторону быстродействия, а не предельного момента. Ток при стопорении доходит до 12,3 А при 8,4 В, что требует соответствующего источника питания.

Заводской ход ± 50° (100° полного диапазона), частота управления 1520 мкс / 333 Гц, параметры и плавный пуск настраиваются через программатор или USB-адаптер. Габариты 40,5 × 20 × 38 мм, масса 70 г, рабочая температура −20…+65 °C. Производитель предупреждает о недопустимости подключения привода к системе под напряжением.

Целевое применение — рулевое управление шоссейных и внедорожных моделей масштабов 1:8 и 1:10, а также рулевые поверхности пилотажных, реактивных и масштабных самолётов.

Характеристики приведены по данным производителя: страница модели ↗
