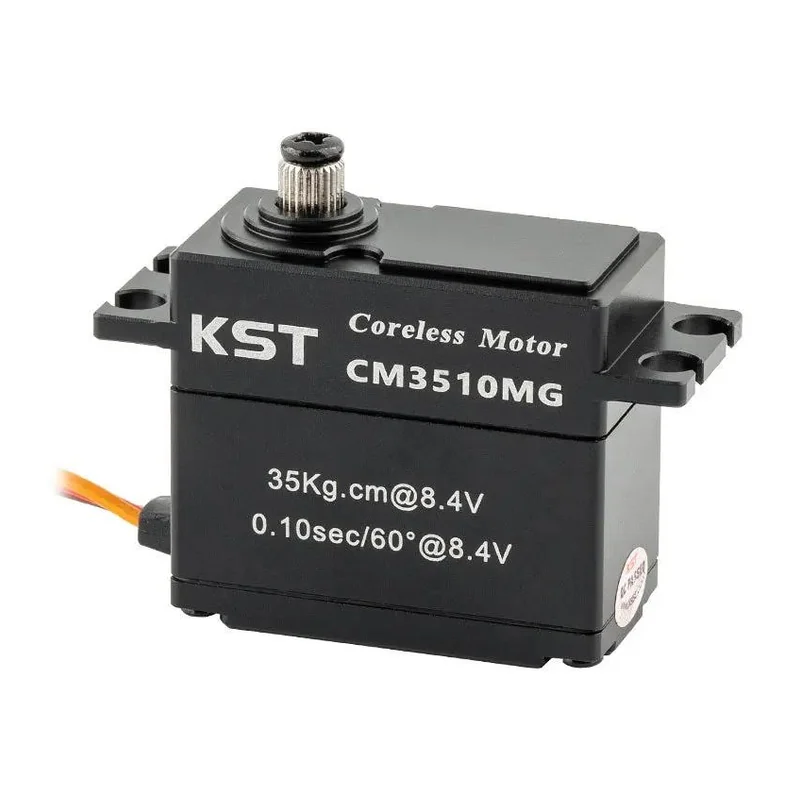

Сервопривод KST CM3510MG, стандартный, безъядерный, IP65
Влагозащищённый привод рулевого управления для моделей-внедорожников 1/10 и монстр-траков 1/7–1/8, работающих в грязи и воде.
- Артикул
- CM3510MG
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 20 кгс·см при 4,8 В; 25 кгс·см при 6,0 В; 30 кгс·см при 7,4 В; 35 кгс·см при 8,4 В
- Скорость
- 0,20 с/60° при 4,8 В; 0,15 с/60° при 6,0 В; 0,13 с/60° при 7,4 В; 0,10 с/60° при 8,4 В
- Ток при заклинивании
- 2,10 А при 4,8 В; 2,90 А при 6,0 В; 3,30 А при 7,4 В; 3,65 А при 8,4 В
- Питание
- 7,4 В номинально, диапазон 4,8–8,4 В
- Масса
- 70 г ± 10 %
- Габариты
- 40,5 × 20 × 38 мм ± 0,2 мм
- Тип двигателя
- безъядерный (coreless) двигатель постоянного тока
- Редуктор
- металлический
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, фрезеровка на ЧПУ
- Угол поворота
- ± 50°, всего 100°
- Частота управления
- 1520 мкс / 333 Гц
- Рабочая температура
- от −10 до +65 °C
- Подшипники
- 2 шариковых
- Защита от воды
- IP65
- Программирование
- поддерживается, есть плавный пуск
Описание
CM3510MG собран в стандартном корпусе 40,5 × 20 × 38 мм из алюминиевого сплава с фрезеровкой на ЧПУ; корпус выполняет и функцию радиатора. Двигатель безъядерный, редуктор металлический (производитель отдельно указывает закалённую сталь в перечне особенностей), выходной вал опирается на два шариковых подшипника. Заявлен класс защиты IP65 — привод переносит струи воды и пыль, но не рассчитан на длительное погружение.
Момент составляет 20 кгс·см при 4,8 В, 25 кгс·см при 6,0 В, 30 кгс·см при 7,4 В и 35 кгс·см при 8,4 В; скорость на тех же ступенях — 0,20, 0,15, 0,13 и 0,10 с/60°. Ток удержания растёт с 2,10 А при 4,8 В до 3,65 А при 8,4 В: это определяет требования к стабилизатору питания и сечению провода, поскольку при упоре в стенку колеи привод потребляет ток именно этого порядка.
Управление ведётся сигналом 1520 мкс / 333 Гц, штатный ход ± 50° (100° суммарно). Доступно программирование параметров, включая плавный пуск, который снижает ударные нагрузки на рулевые тяги. Рабочий диапазон температур от −10 до +65 °C, масса 70 г ± 10 %.
Основное применение — рулевое управление раллийных и триальных моделей, а также любые наземные и плавающие аппараты, где привод контактирует с водой и грязью.
Характеристики приведены по данным производителя: страница модели ↗
