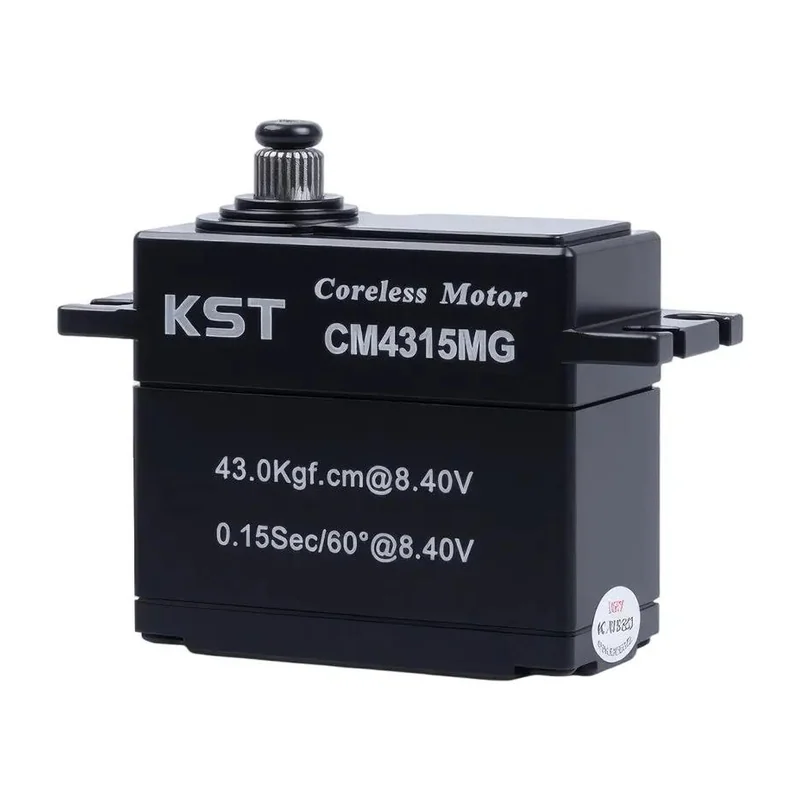

Силовой сервопривод KST CM4315MG, защита IP65, 43 кг·см, 0,15 с/60°, стальной редуктор
Влагозащищённый привод стандартного типоразмера для наземной техники и наружных установок, работающих в пыли, грязи и под дождём.
- Артикул
- CM4315MG
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 25 кг·см при 4,8 В; 30 кг·см при 6,0 В; 36 кг·см при 7,4 В; 43 кг·см при 8,4 В
- Скорость
- 0,23 с/60° при 4,8 В; 0,19 с/60° при 6,0 В; 0,16 с/60° при 7,4 В; 0,15 с/60° при 8,4 В
- Питание
- 4,8–8,4 В постоянного тока, номинальное 7,4 В
- Масса
- 70 г ± 10 %
- Габариты
- 40,5 × 20 × 38 мм ± 0,2 мм
- Тип двигателя
- безъякорный (coreless) коллекторный
- Редуктор
- закалённая сталь
- Подшипники
- 2 шариковых
- Степень защиты
- IP65
- Угол поворота
- ± 50°, всего 100°
- Ток при заклинивании
- 3,00 А при 4,8 В; 3,90 А при 6,0 В; 4,80 А при 7,4 В; 5,05 А при 8,4 В
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав
- Рабочая температура
- −10…+65 °C
- Частота управления
- 1520 мкс / 333 Гц
- Программирование
- есть, включая плавный пуск
Описание
CM4315MG — цифровой сервопривод стандартного типоразмера 40,5 × 20 × 38 мм массой 70 г с классом защиты IP65: корпус из алюминиевого сплава защищён от пыли и струй воды. Это основной отличительный признак модели по сравнению с обычными приводами того же формата.
Привод построен на безъякорном коллекторном двигателе с редуктором из закалённой стали и двумя шарикоподшипниками выходного вала. Момент растёт с 25 кг·см при 4,8 В до 43 кг·см при 8,4 В, время перекладки на 60° сокращается с 0,23 до 0,15 с. Ток при заклинивании в том же диапазоне составляет от 3,00 до 5,05 А — под этот пик рассчитывается источник питания и жгут.
Поддерживаются программная настройка и плавный пуск, частота управляющего сигнала 1520 мкс / 333 Гц, штатный ход ± 50°. Датчик положения потенциометрический. Рабочий диапазон температур −10…+65 °C: для отрицательных температур ниже −10 °C модель не заявлена.
Характеристики приведены по данным производителя: страница модели ↗
