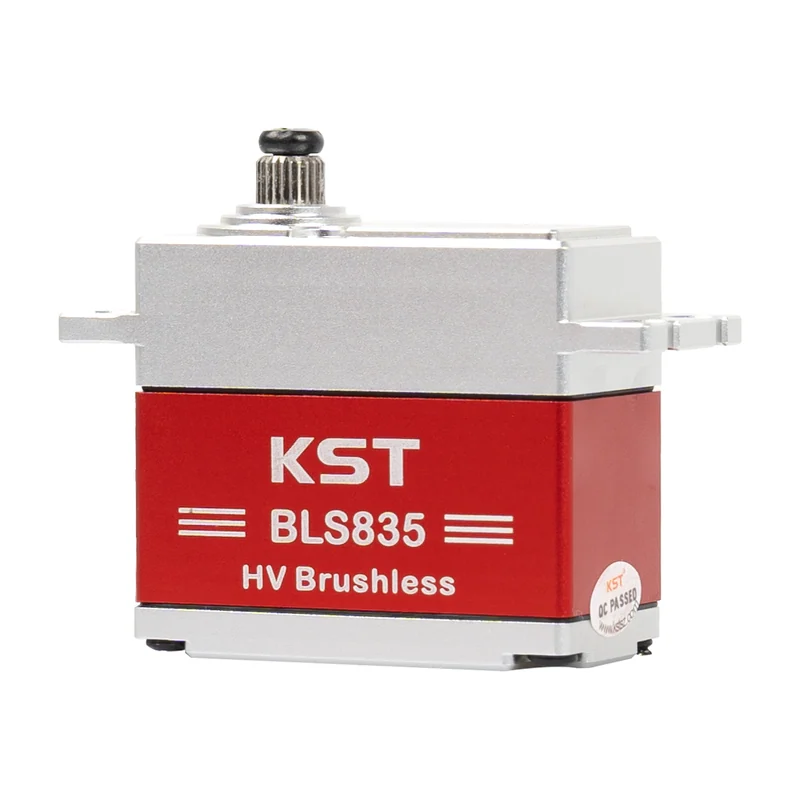

Силовой сервопривод KST BLS835, бесколлекторный, 45,0 кг·см, 0,13 с/60°
Привод для тяжело нагруженных узлов, где требуется большой момент и жёсткое удержание: тарелка автомата перекоса вертолётов класса 550–700, крупные модели и механизмы.
- Артикул
- BLS835
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 30,0 кг·см при 6,0 В; 38,0 кг·см при 7,4 В; 45,0 кг·см при 8,4 В (момент заклинивания)
- Скорость
- 0,16 с/60° при 6,0 В; 0,14 с/60° при 7,4 В; 0,13 с/60° при 8,4 В (без нагрузки)
- Питание
- 6,0–8,4 В постоянного тока, номинальное 7,4 В
- Масса
- 70 г ± 10 %
- Габариты
- 40,5 × 20 × 38 мм ± 0,2 мм
- Тип двигателя
- бесколлекторный постоянного тока
- Редуктор
- закалённая сталь
- Подшипники
- 2 шариковых
- Угол поворота
- ± 50°, всего 100°
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, обработка ЧПУ
- Рабочая температура
- −20…+65 °C
- Частота управления
- 1520 мкс / 333 Гц
- Программирование
- есть, включая плавный пуск
- Комплектация
- 5 качалок, винт качалки, 4 винта крепления, 4 втулки, 4 демпфера
Описание
BLS835 — цифровой сервопривод стандартного типоразмера с бесколлекторным двигателем постоянного тока. Корпус фрезерованный из алюминиевого сплава, что даёт лучший отвод тепла при длительной работе под нагрузкой. Редуктор из закалённой стали, выходной вал на двух шарикоподшипниках. Габариты 40,5 × 20 × 38 мм, масса 70 г.
Момент составляет 30,0 кг·см при 6,0 В, 38,0 кг·см при 7,4 В и 45,0 кг·см при 8,4 В; скорость холостого хода — соответственно 0,16, 0,14 и 0,13 с/60°. Приведённые значения момента даны в режиме заклинивания, поэтому длительный рабочий момент следует принимать существенно ниже. Диапазон питания ограничен снизу 6,0 В.
Привод программируется, поддерживает плавный пуск, штатная частота управляющего сигнала 1520 мкс / 333 Гц. Датчик положения потенциометрический — это ограничивает ресурс по сравнению с бесконтактными решениями серии MS. Расширенный диапазон рабочих температур −20…+65 °C допускает эксплуатацию в холодное время года.
Характеристики приведены по данным производителя: страница модели ↗
