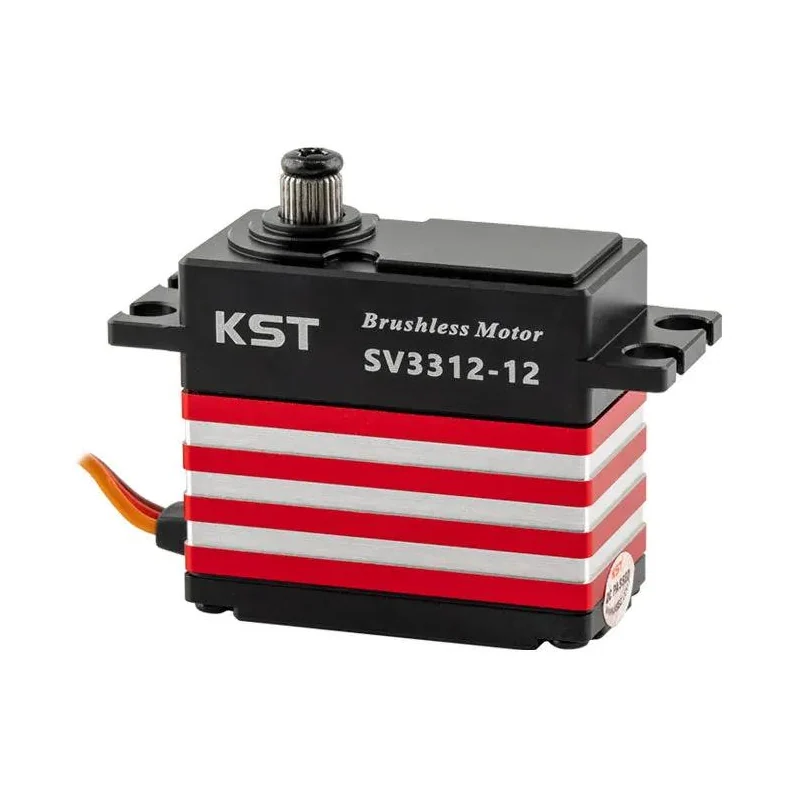

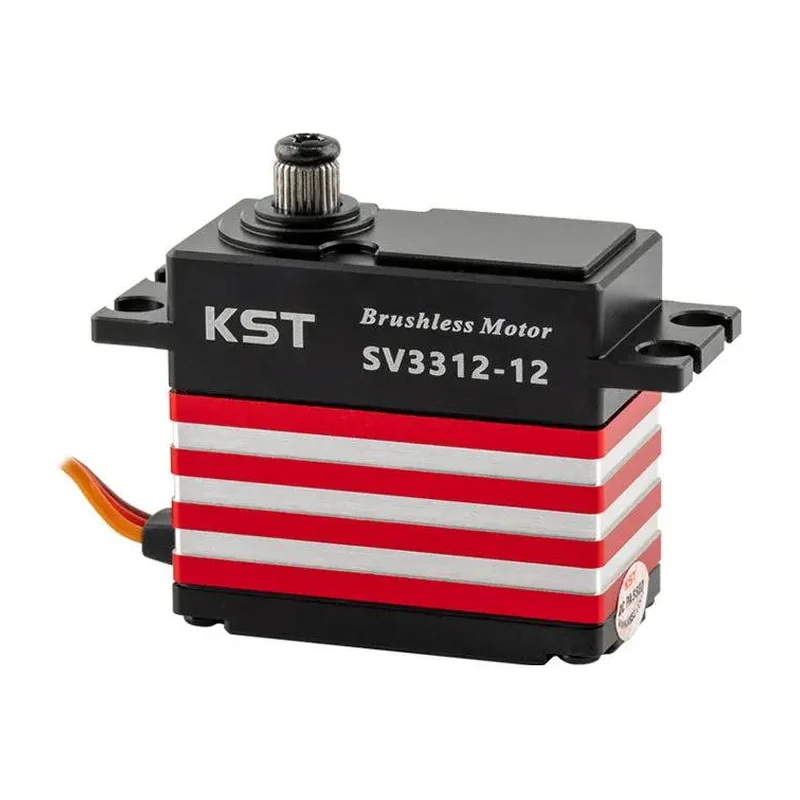

Сервопривод KST SV3312–12, бесколлекторный, 12 В, 38 кгс·см, 0,10 с/60°
Силовой привод на 12 В для вертолётов класса 700–800 и крупных масштабных самолётов с прямым питанием от 3S.
- Артикул
- SV3312-12
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 28 кгс·см при 8,4 В; 33 кгс·см при 12 В; 38 кгс·см при 13 В
- Скорость
- 0,16 с/60° при 8,4 В; 0,12 с/60° при 12 В; 0,10 с/60° при 13 В
- Питание
- 12 В номинально, диапазон 8,0–13,0 В, прямое подключение 2–3S LiPo
- Масса
- 70 г ± 10 %
- Габариты
- 40,5 × 20 × 38 мм ± 0,2 мм
- Тип двигателя
- бесколлекторный двигатель постоянного тока
- Редуктор
- закалённая сталь
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав
- Угол поворота
- ± 60°, всего 120°
- Частота управления
- 1520 мкс / 333 Гц
- Рабочая температура
- от −20 до +65 °C
- Подшипники
- 2 шариковых
- Программирование
- поддерживается, есть плавный пуск
- Комплектация
- привод, 5 пластиковых качалок, винт качалки, 4 резиновые втулки, 4 люверса, 4 монтажных винта
Описание
SV3312–12 собран в стандартном корпусе 40,5 × 20 × 38 мм из алюминиевого сплава, приводится бесколлекторным двигателем постоянного тока и опирается на два шариковых подшипника. Редуктор набран из закалённой стали. Масса 70 г ± 10 %.
Номинальное напряжение 12 В при диапазоне 8,0–13,0 В позволяет питать привод напрямую от 2–3S LiPo. Момент составляет 28 кгс·см при 8,4 В, 33 кгс·см при 12 В и 38 кгс·см при 13 В; скорость — 0,16, 0,12 и 0,10 с/60° соответственно. Управляющий сигнал 1520 мкс / 333 Гц — стандартный самолётный формат, что отличает SV3312–12 от вертолётных приводов с сигналом 760 мкс и расширяет область применения.
Штатный ход ± 60° (120° суммарно) — шире обычных 100°, что упрощает компоновку тяг с большими углами отклонения. Параметры и плавный пуск программируются. Обратная связь потенциометрическая, что ограничивает ресурс при высокочастотной отработке. Рабочий диапазон температур от −20 до +65 °C.
Применяется на циклических каналах крупных вертолётов и на рулевых поверхностях больших масштабных самолётов, где нужен момент свыше 30 кгс·см в стандартном посадочном месте.
Характеристики приведены по данным производителя: страница модели ↗
