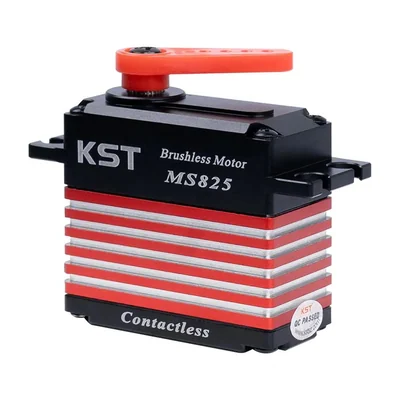

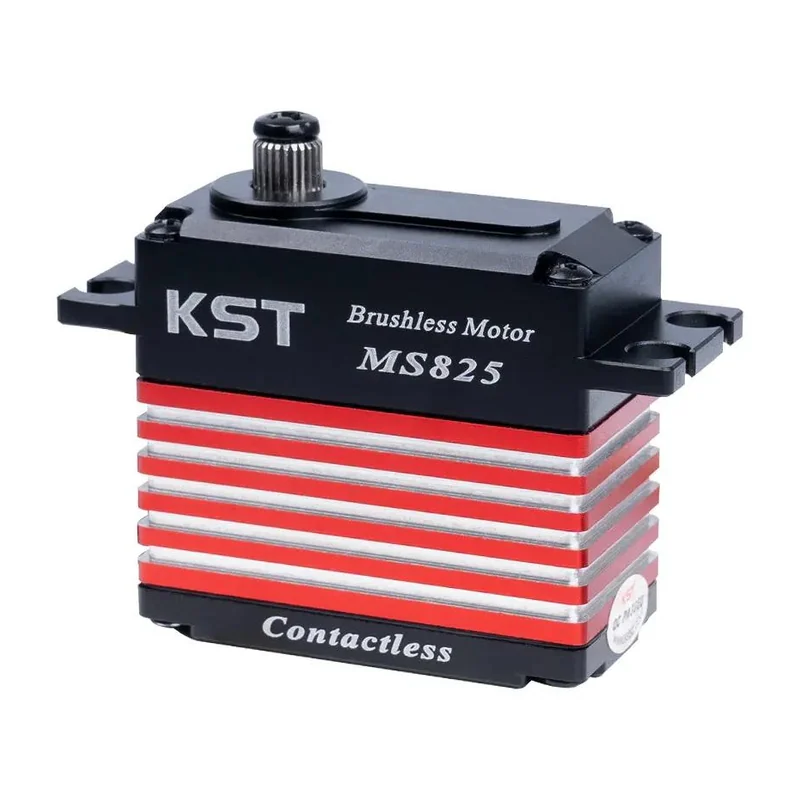

Силовой сервопривод KST MS825 V8.0, бесколлекторный, датчик Холла
Стандартный привод повышенной точности для тяжёлых рулевых поверхностей крупных моделей и аппаратов, где важны повторяемость и большой ход выходного вала.
- Артикул
- MS825 V8.0
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 25 кг·см при 6,0 В; 30 кг·см при 7,4 В; 35 кг·см при 8,4 В (момент заклинивания)
- Скорость
- 0,15 с/60° при 6,0 В; 0,13 с/60° при 7,4 В; 0,11 с/60° при 8,4 В (без нагрузки)
- Питание
- 6,0–8,4 В постоянного тока, номинальное 7,4 В
- Масса
- 70 г ± 10 %
- Габариты
- 40,5 × 20 × 38 мм ± 0,2 мм
- Тип двигателя
- бесколлекторный постоянного тока
- Редуктор
- закалённая сталь
- Подшипники
- 2 шариковых
- Угол поворота
- ± 100°, всего 200°
- Обратная связь
- бесконтактный магнитный датчик (датчик Холла)
- Корпус
- алюминиевый сплав, обработка ЧПУ
- Рабочая температура
- −20…+65 °C
- Частота управления
- 1520 мкс / 333 Гц
- Программирование
- есть, включая плавный пуск
Описание
MS825 V8.0 — цифровой сервопривод стандартного типоразмера 40,5 × 20 × 38 мм массой 70 г. Двигатель бесколлекторный, редуктор из закалённой стали, выходной вал на двух шарикоподшипниках, корпус фрезерован из алюминиевого сплава.
Ключевое отличие серии MS — бесконтактный магнитный датчик положения (датчик Холла) вместо потенциометра. Он не имеет трущейся пары, поэтому точность и повторяемость не деградируют по мере наработки, а ресурс обратной связи заметно выше. Штатный угол отработки увеличен до ± 100° (200° полного хода), что удобно при прямом приводе органов управления без промежуточной кинематики.
Момент заклинивания составляет 25 кг·см при 6,0 В, 30 кг·см при 7,4 В и 35 кг·см при 8,4 В; скорость холостого хода — 0,15, 0,13 и 0,11 с/60°. Диапазон питания 6,0–8,4 В, рабочих температур −20…+65 °C. Привод программируется, поддерживает плавный пуск, частота управляющего сигнала 1520 мкс / 333 Гц.
Характеристики приведены по данным производителя: страница модели ↗
