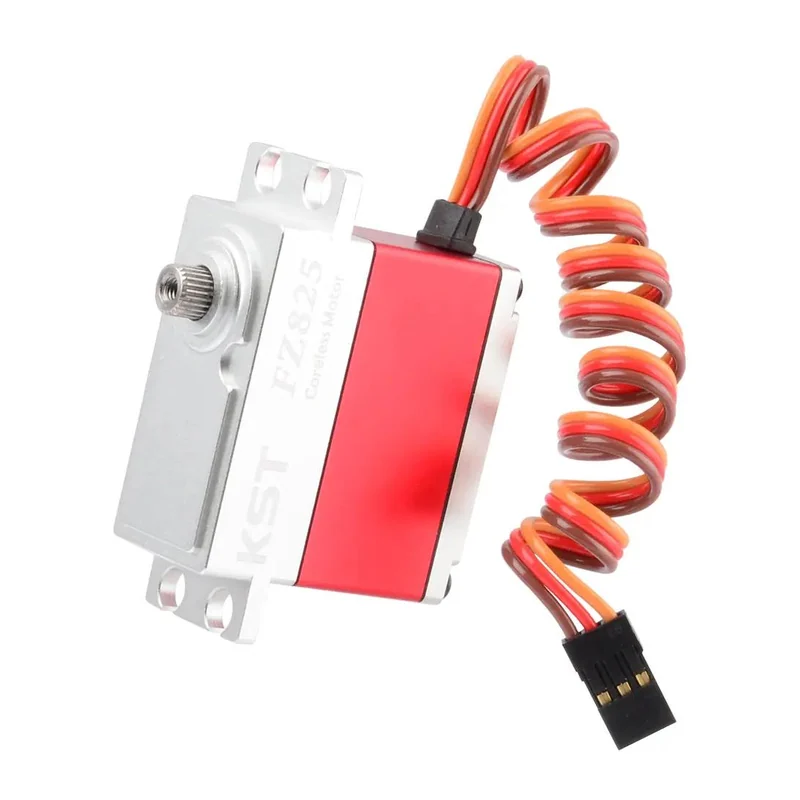

Сервопривод KST FZ825, стандартный типоразмер, HV, металлический редуктор
Стандартный привод для крупномасштабных пилотажных самолётов, вертолётов и джетов, где нужен большой момент на рулевых поверхностях.
- Артикул
- FZ825
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 20 кгс·см при 6,0 В; 25 кгс·см при 7,4 В; 30 кгс·см при 8,4 В
- Скорость
- 0,15 с/60° при 6,0 В; 0,14 с/60° при 7,4 В; 0,12 с/60° при 8,4 В
- Питание
- 7,4 В номинально, диапазон 6,0–8,4 В
- Масса
- 70 г ± 10 %
- Габариты
- 40 × 20 × 38 мм ± 0,2 мм
- Тип двигателя
- безъядерный (coreless) двигатель постоянного тока
- Редуктор
- металлический
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, фрезеровка на ЧПУ
- Угол поворота
- ± 50°, всего 100°
- Частота управления
- 1520 мкс / 333 Гц
- Рабочая температура
- от −20 до +65 °C
- Подшипники
- 2 шариковых
- Комплектация
- сервопривод, пакет крепежа
Описание
FZ825 выполнен в стандартном корпусе 40 × 20 × 38 мм из фрезерованного алюминиевого сплава. Приводом служит безъядерный (coreless) двигатель постоянного тока, редуктор полностью металлический, выходной вал опирается на два шариковых подшипника. Такая связка даёт беззазорную кинематику и повторяемую установку нейтрали при знакопеременной нагрузке.
Момент растёт с напряжением: 20 кгс·см при 6,0 В, 25 кгс·см при 7,4 В и 30 кгс·см при 8,4 В; скорость на тех же ступенях составляет 0,15, 0,14 и 0,12 с/60°. Номинальное напряжение — 7,4 В, то есть привод рассчитан на прямое питание от двухбаночной LiPo без стабилизатора. Управление ведётся сигналом 1520 мкс с частотой обновления 333 Гц, штатный ход — ± 50° (100° суммарно).
Рабочий диапазон температур от −20 до +65 °C, масса 70 г ± 10 %. Обратная связь — потенциометрическая: ресурс такого датчика ниже, чем у бесконтактного, поэтому FZ825 разумно ставить на рули с умеренной частотой отработки, а не в хвостовой контур вертолёта. Программирование параметров производителем не заявлено.
Область применения — элероны, рули высоты и направления больших пилотажных моделей и джетов, а также приводы механизации в лёгких БАС, где важен запас по моменту в стандартном посадочном месте.
Характеристики приведены по данным производителя: страница модели ↗
