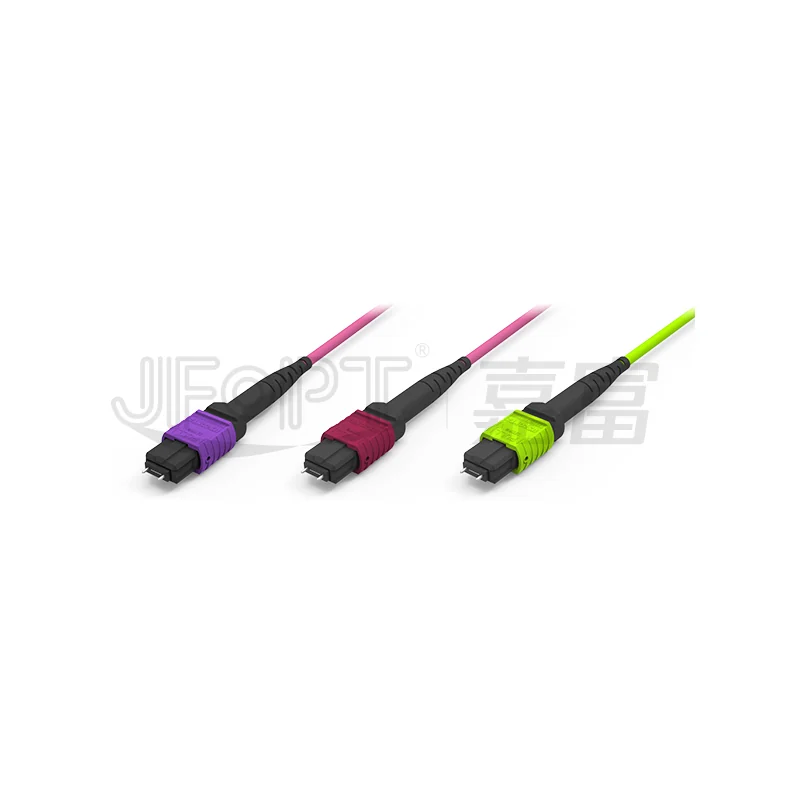

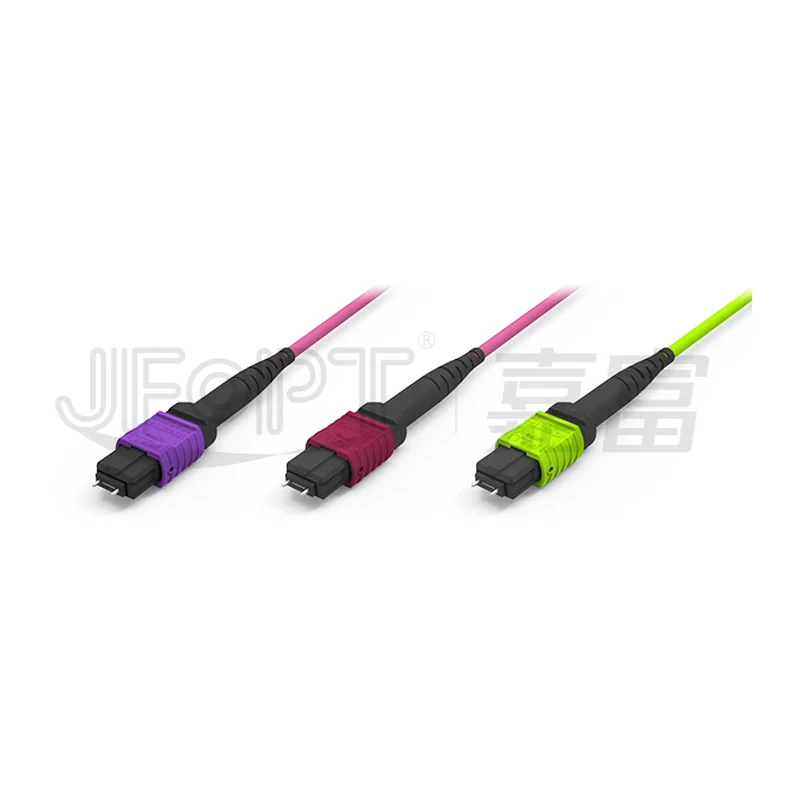

Многоволоконная сборка MTP JFOPC-MTP, до 72 волокон, средние потери от 0,12 дБ
JFOPT · Китай под заказ
JFOPC-MTP

Многоволоконная сборка MTP JFOPC-MTP, до 72 волокон

Групповой оптический разъём для многоканальной линии 40G/100G — одна стыковка вместо десятков одиночных.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
JFOPC-MTP
Производитель
JFOPT, Китай
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: число волокон, вносимые потери, рабочая температура — пришлём по запросу.

Входит в подборку «Оптоволокно, патч-корды и разъёмы»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип разъёма
MTP на компонентах USCONEC; по механике превосходит MPO, стыкуется с адаптерами MPO
Число волокон в наконечнике
12 (1×12), 16 (1×16), 24 (2×12), 32 (2×16); дополнительно 48 (4×12) и 72 (6×12) — только для многомода класса Standard MM
Максимум волокон в одном разъёме
72
Шаг волокон в наконечнике
0,25 мм
Вносимые потери, одномод Elite
≤ 0,25 дБ при случайной стыковке, среднее ≤ 0,12 дБ
Вносимые потери, одномод стандарт
≤ 0,50 дБ при случайной стыковке, среднее ≤ 0,25 дБ
Вносимые потери, многомод Elite
≤ 0,25 дБ при случайной стыковке, среднее ≤ 0,12 дБ
Вносимые потери, многомод стандарт
≤ 0,45 дБ при случайной стыковке, среднее ≤ 0,20 дБ
Обратное отражение
одномод ≥ 60 дБ, многомод ≥ 25 дБ
Соответствие классам потерь
одномод Elite превосходит IEC 61755–1 Grade B, одномод стандарт соответствует Grade C
Точность выравнивания
обеспечивается направляющими штырями (guide pins)
Полярность
тип A, B, C (схемы разводки на 8, 12 и 24 волокна в даташите)
Скорость передачи
40G / 100G
Применимый кабель
ленточный (ribbon) или miniature cable
Область применения по вендору
трансиверы QSFP и CFP, ЦОД высокой плотности, FTTx
Контроль качества
100 % изделий проходят 3D-контроль геометрии по стандарту IEC
Стандарты
IEC 61754–7-1:2014, IEC 61754–7-2:2017, IEC 61754–7-3:2019, GR 1435, YD/T 1272.5, TIA/EIA, ISO 9001:2015, RoHS

Описание

Многоволоконная групповая сборка MTP: один наконечник несёт десятки волокон, и многоканальная линия 40G/100G сводится к единственному стыку на панели ЦОД.

Наконечник с шагом волокон 0,25 мм выпускается на 12, 16, 24 и 32 волокна; исполнения на 48 и 72 волокна доступны только для многомода класса Standard MM, соосность задают направляющие штыри. Вносимые потери класса Elite — ≤ 0,25 дБ при случайной стыковке и ≤ 0,12 дБ в среднем; стандартный класс — ≤ 0,50 дБ на одномоде и ≤ 0,45 дБ на многомоде.

Одномод Elite превосходит класс B по IEC 61755–1, стандартное исполнение отвечает классу C. Полярность — типа A, B или C, кабель ленточный или miniature; механически MTP стыкуется с адаптерами MPO.

Характеристики приведены по данным производителя: страница модели ↗
