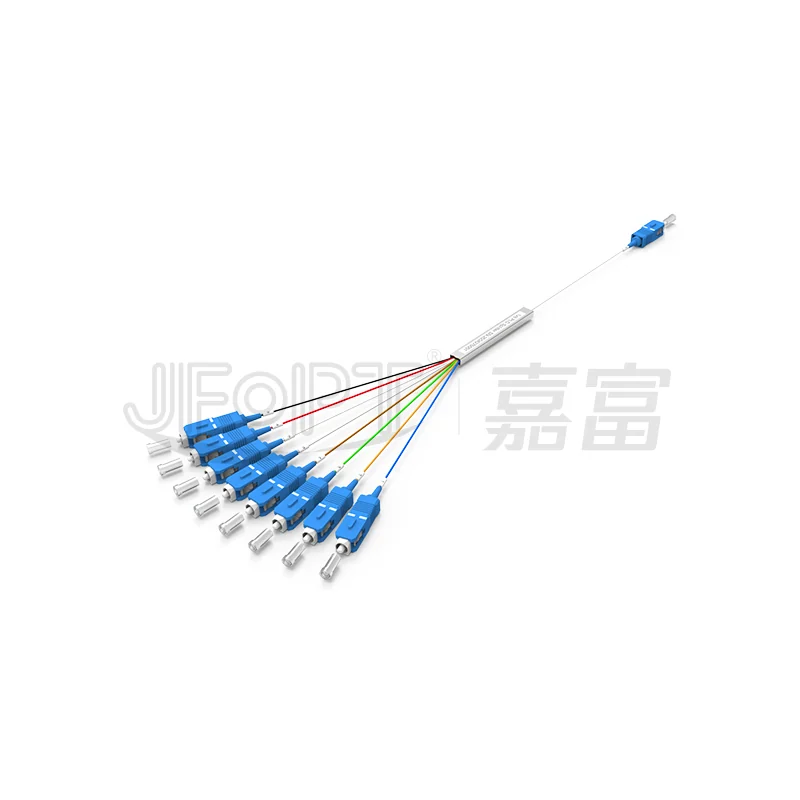

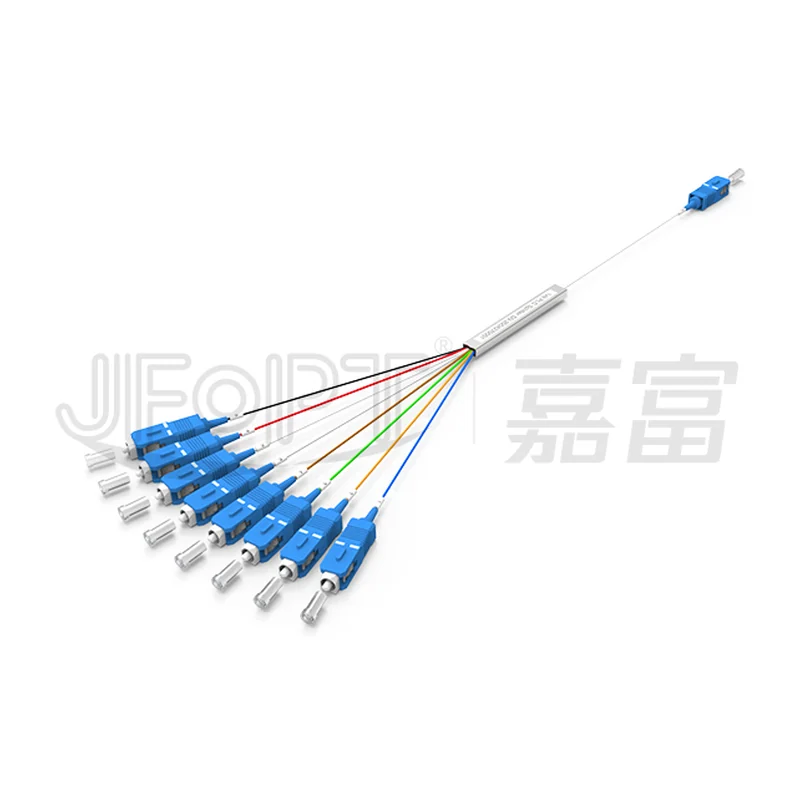

Оптический PLC-разветвитель JFOD-OSP-PLCS1N 1×N

Планарный разветвитель оптической мощности от 1×2 до 1×64 в мини-корпусе для установки в муфту или тесный отсек.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: JFOD-OSP-PLCS1N
Производитель: JFOPT, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: тип разъёма, число волокон, вносимые потери — пришлём по запросу.

Входит в подборку «Оптоволокно, патч-корды и разъёмы»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип: планарный волноводный разветвитель (PLC) на кварцевой подложке, корпус Mini Module
Конфигурации: 1×2, 1×4, 1×8, 1×16, 1×32, 1×64
Рабочий диапазон длин волн: 1260–1650 нм
Длины волн измерения: 1310 нм, 1550 нм
Вносимые потери (Grade P, без разъёмов): ≤ 3,8 дБ (1×2); ≤ 7,2 дБ (1×4); ≤ 10,3 дБ (1×8); ≤ 13,5 дБ (1×16); ≤ 16,7 дБ (1×32); ≤ 20,4 дБ (1×64)
Неравномерность деления: ≤ 0,6 / 0,8 / 1,0 / 1,3 / 1,6 / 2,0 дБ соответственно
Поляризационные потери (PDL): ≤ 0,2 дБ (1×2); ≤ 0,3 дБ (1×4…1×16); ≤ 0,4 дБ (1×32, 1×64)
Обратное отражение: UPC ≥ 50 дБ, APC ≥ 60 дБ
Направленность: ≥ 55 дБ
Рабочая температура: −40…+85 °C
Температура хранения: −40…+85 °C
Поправка на разъёмы: каждый установленный разъём добавляет 0,4 дБ потерь
Монтаж: компактный корпус, устанавливается в оптическую муфту или другое стеснённое пространство
Стандарты: ISO 9001:2015, RoHS, SJ/T 11363–2006

Описание

Планарный волноводный разветвитель на кварцевой подложке в корпусе Mini Module. Делит мощность одного входа между 2, 4, 8, 16, 32 или 64 ветвями, а габарит корпуса позволяет разместить узел прямо в оптической муфте.

Вносимые потери класса Grade P без разъёмов — от 3,8 дБ на 1×2 до 20,4 дБ на 1×64, на промежуточных конфигурациях 7,2 / 10,3 / 13,5 / 16,7 дБ; неравномерность деления от 0,6 до 2,0 дБ. Рабочий диапазон 1260–1650 нм с контролем на 1310 и 1550 нм, поляризационные потери 0,2–0,4 дБ, направленность ≥ 55 дБ, обратное отражение ≥ 50 дБ на UPC и ≥ 60 дБ на APC.

Температурный диапазон −40…+85 °C. Потери указаны для исполнения без разъёмов: каждый установленный разъём добавляет 0,4 дБ к бюджету линии.

Характеристики приведены по данным производителя: страница модели ↗
