Тепловизоры для дронов: модули и ядра

Тепловизор для дрона — это не отдельная камера, а болометрическое ядро или модуль, который встраивают в подвес или корпус аппарата. В разделе неохлаждаемые матрицы и готовые модули с шагом пикселя от 8 до 17 мкм и разрешением от 256×192 до 1280×1024 — то, что ставят на квадрокоптер, самолётный БПЛА и наземную платформу, — а также охлаждаемые MWIR-детекторы с шагом до 7,5 мкм и разрешением до 2560×2048 для тяжёлых нагрузок и стационарных постов. Рабочим стандартом остаётся шаг 12 мкм, поколение 8 мкм пока представлено единичными позициями. При подборе смотрят на разрешение, шаг пикселя, NETD, фокусное расстояние объектива, интерфейс вывода и потребление — от них зависит, с какой высоты различима цель и сколько модуль отнимет у полётного времени.

Сверяют по: разрешение, шаг пикселя, спектральный диапазон, масса, габариты

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельРазрешениеШаг пикселя, мкмСпектральный диапазонМассаГабариты
SensorMicro GAVIN GC1210LC LWIR Cooled Infrared Camera CoreSensorMicro 1280×1024107,7 мкм±0,2 мкм–9,4 мкм±0,3 мкмне более 730 г148×59×82 мм
SensorMicro GAVIN GC615LA LWIR Cooled Infrared Camera CoreSensorMicro 640×512157,7 мкм±0,2 мкм–9,4 мкм±0,3 мкмне более 650 г145×58,5×77 мм
SensorMicro GAVIN GC625LC LWIR Cooled Infrared Camera CoreSensorMicro 640×512257,7 мкм±0,2 мкм–9,4 мкм±0,3 мкмне более 730 г148×59×81 мм
SensorMicro LFD330C2SensorMicro 320×2563010,3 мкм±0,1 мкм–10,9 мкм±0,1 мкмне более 600 г142×61×71 мм
SensorMicro LFD330Z3SensorMicro 320×256303,2±0,1 мкм–3,5±0,1 мкмне более 600 г142×58,5×71 мм
SensorMicro LFD330Z5SensorMicro 320×256303,8 мкм±0,1 мкм–4,1 мкм±0,1 мкмне более 600 г142×58,5×71 мм
SensorMicro LFD330Z6SensorMicro 320×256304,2 мкм±0,1 мкм–4,4 мкм±0,1 мкмне более 600 г142×58,5×71 мм
SensorMicro LFD330Z7SensorMicro 320×256304,5 мкм±0,1 мкм–4,7 мкм±0,1 мкмне более 600 г142×58,5×71 мм
SensorMicro LFD615HZ3SensorMicro 640×512153,2±0,1 мкм–3,5±0,1 мкмне более 235 г—
SensorMicro LFM330C2SensorMicro 320×2563010,3 мкм±0,1 мкм–10,9 мкм±0,1 мкмне более 680 гне более 142×58,5×80 мм
SensorMicro LFM330Z3SensorMicro 320×256303,2 мкм±0,1 мкм–3,5 мкм±0,1 мкмне более 680 гне более 142×58,5×80 мм
SensorMicro LFM330Z5SensorMicro 320×256303,8 мкм±0,1 мкм–4,1 мкм±0,1 мкмне более 680 гне более 142×58,5×80 мм
SensorMicro LFM330Z6SensorMicro 320×256304,2 мкм±0,1 мкм–4,4 мкм±0,1 мкмне более 680 гне более 142×58,5×80 мм

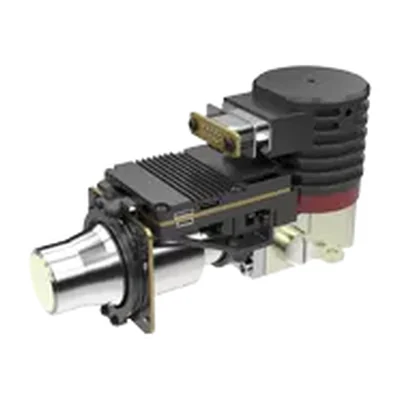

SensorMicro LFM330Z7SensorMicro 320×256304,5 мкм±0,1 мкм–4,7 мкм±0,1 мкмне более 680 гне более 142×58,5×80 мм
SensorMicro LFM615HZ3SensorMicro 640×512153,2 мкм±0,1 мкм–3,5 мкм±0,1 мкмне более 370 гне более 71×72×52 мм
SensorMicro Mini212G2SensorMicro 256×192128…14 мкм——
SensorMicro TIMO112SensorMicro 120×90128…14 мкм1,8 г12,6 мм×12,6 мм×8,8 мм
SensorMicro TIMO212SensorMicro 256×192128…14 мкм——
SensorMicro iHA417WSensorMicro 384×288178…14 мкм38,5 ± 3 гне более 25,4×25,4×37,7 мм
SensorMicro iMC112SensorMicro 120×90128…14 мкм——
SensorMicro iMC212SensorMicro 256×192128…14 мкм——
KLU38-CKT&C 384 × 288 пикселей178–14 мкм——

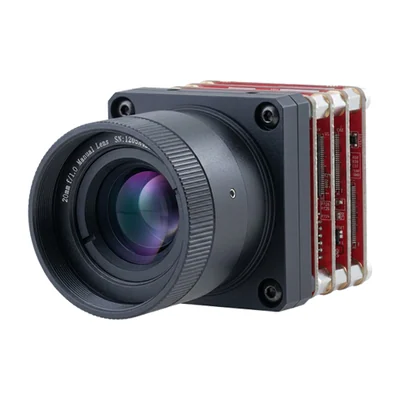

KLU64-CKT&C 640 × 480 пикселей178–14 мкм——
MIN612Guide Infrared 640×512128–14 мкм16,4 г25,4×25,4×16,1 мм
Страница 3 из 9

О позициях раздела

Матрица требует периодической калибровки неоднородности — у бесшторочных модулей её делают программно, у остальных механическим затвором.

Германиевая оптика непрозрачна в видимом свете, а обычное стекло непрозрачно в ИК: объектив к такому модулю подбирают только из тепловизионной линейки.

Тепловизор показывает температуру поверхности, а не объекта: мокрая или блестящая поверхность искажает картину сильнее, чем расстояние.

Модуль греется сам и мерит на фоне собственного корпуса — в плотной компоновке ему нужен отвод тепла, иначе плывёт фон кадра.
