Внешние модули передатчика и радиолинии

Модули, которые расширяют или заменяют радиосистему пульта, и самостоятельные радиолинии. Внешние модули передатчика ставят в отсек JR, Micro или Nano на пульте: RadioMaster Ranger на 2,4 ГГц, Bandit на 915 МГц и двухдиапазонный Nomad, TBS Crossfire и Tracer, Happymodel ES24TX, BETAFPV Micro и Nano TX, FrSky R9M Lite Pro и HGLRC T ONE. Радиолинии SIYI HM30 и DK32S передают видео, телеметрию и управление по одному каналу, а воздушные модули SIYI работают в паре с наземными станциями MK15, MK32 и UniRC.

Внешний модуль нужен, когда встроенного передатчика пульта не хватает по дальности или протоколу: модули мощностью 1 Вт и выше дают запас по дальности, а диапазон 868/915 МГц лучше огибает препятствия, чем 2,4 ГГц. Протокол модуля должен совпадать с приёмником на борту — ExpressLRS с ExpressLRS, Crossfire с Crossfire, — а форм-фактор — с отсеком пульта.

В разделе есть и периферия для систем ExpressLRS: датчики напряжения банок, тока, барометрической высоты, оборотов и GPS, адаптер UART — 2×PWM для подключения датчиков, модуль VRX-Backpack для видеоприёмника и хедтрекер AllXF, который поворачивает камеру вслед за головой пилота.

Как выбрать

Сверяют по: диапазон частот, мощность передатчика, протокол связи, питание, масса, габариты

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельПитаниеМассаГабариты
HeadtrackerAllXF —16 г45 × 28,2 × 14,2 мм
Headtracker Wireless PPM ModuleAllXF —передатчик 3,1 г; приёмник 18,5 гпередатчик 32 × 18,8 × 9,8 мм; приёмник 41,8 × 28,4 × 14,8 мм
SIYI FPV Camera HubSIYI —15 г35 × 45 × 13 мм
SIYI HM30 Air UnitSIYI 3S–6S, 12,6–25,2 В; ранние партии только 3S–4S74 г; с понижающим модулем 109 г70 × 55 × 16 мм с вентилятором
SIYI MK15 Air UnitSIYI 4S–18S, 16,8–75,6 В; ранние партии только 6S–14S100 г70 × 55 × 16 мм с вентилятором
SIYI UniRC 10 Pro Air UnitSIYI 3S–18S——
SIYI UniRC 7 Air UnitSIYI 12–76 В——
SIYI UniRC 7 Pro Air UnitSIYI 12–76 В——

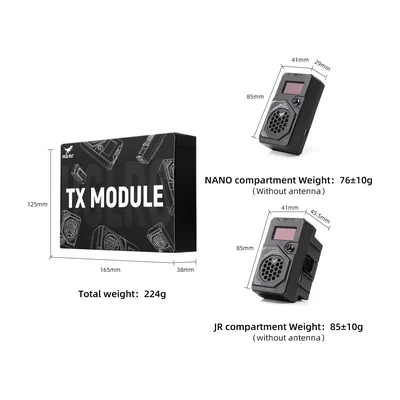

T ONEHGLRC 7,4–25,2 В (2S–6S), XT3076 г (NANO) / 85 г (JR), без антенны—
RadioMaster ERS-RC01 - CDI Gas Engine Tachometer for Compatible ExpressLRS PWM ReceiversRadioMaster 5–8,4 В6,0 г28×12×8 мм
RadioMaster ERS-RB01 - Brushless Tachometer for Compatible ExpressLRS PWM ReceiversRadioMaster 5–8,4 В4,8 г28×12×8 мм
RadioMaster ERS-BA01 - Precision Barometric Altitude Sensor for ExpressLRS SystemsRadioMaster 5–8,4 В3,5 г23,5×13×7 мм
RadioMaster ERS Sensor UART to Dual PWM AdapterRadioMaster —1,81 г—
RadioMaster ERS-CU01 - Real-Time Current Sensor for compatible ExpressLRS PWM ReceiversRadioMaster 5–8,4 В20,6 г30×25×10,5 мм
RadioMaster ERS-CV01 - Precision Cell Voltage Sensor for compatible ExpressLRS PWM ReceiversRadioMaster —6,5 г43,5×25×7 мм

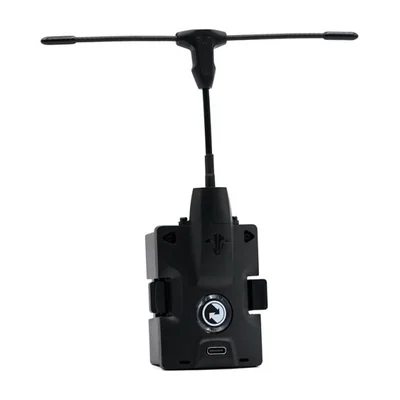

TBS Crossfire Micro TX V2Team BlackSheep (TBS) 6,0–13 В48 г65×48×22 мм (JR модуль размер)

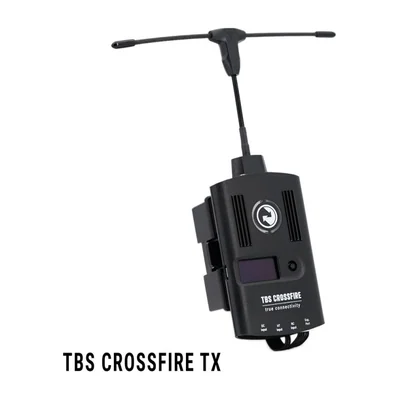

TBS Crossfire TXTeam BlackSheep (TBS) 3,5–13 В76 г55×89×15 мм
TBS Crossfire TX LITETeam BlackSheep (TBS) 3,5–13 В76 г55×89×15 мм

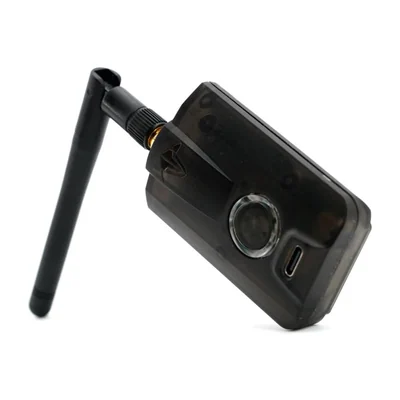

TBS MPMTeam BlackSheep (TBS) 6 to 9 В50 г65×48×22 мм (JR модуль размер)

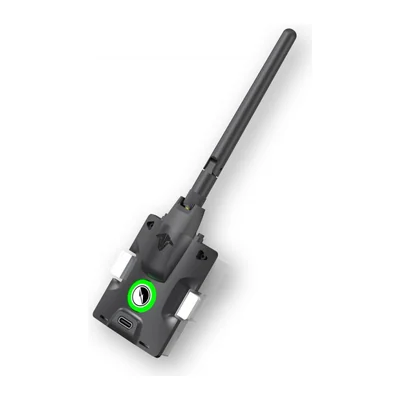

TBS Tracer Micro TXTeam BlackSheep (TBS) +5 to 13 В38 г65×48×22 мм (JR модуль размер)

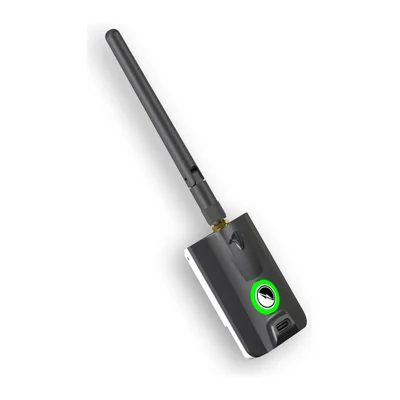

TBS Tracer Nano TXTeam BlackSheep (TBS) +5 to 9 В38 г65×48×22 мм (JR модуль размер)

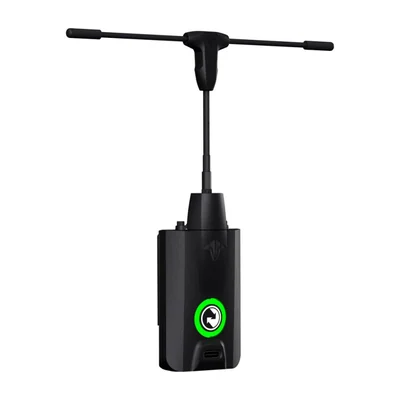

TBS Crossfire Nano TXTeam BlackSheep (TBS) 6,0–13 В48 г65×42×25 мм (JR модуль размер)

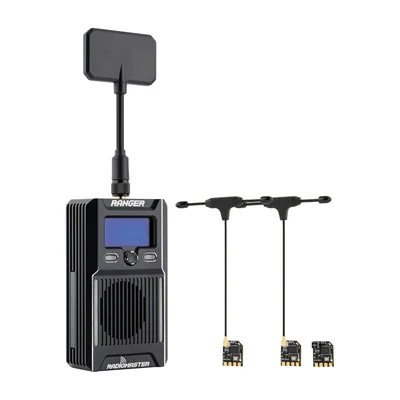

RadioMaster Ranger 2.4GHz ELRS ModuleRadioMaster —138 г с антенной Moxon, 135 г с Т-образной антенной, 126 г без антенны—

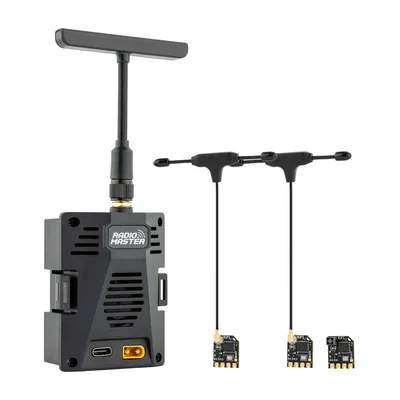

RadioMaster Ranger Micro 2.4GHZ ELRS ModuleRadioMaster —50 г (с антенна) / 40,5 г (без антенны)—
Страница 1 из 2

Что проверить перед покупкой

  1. Сверьте формат модуля с отсеком пульта (полноразмерный JR или lite/nano) и протокол обмена, который пульт выдаёт на отсек — CRSF или PPM: без поддержки CRSF не будет телеметрии и настройки модуля с пульта.
  2. Проверьте, что приёмник работает по тому же протоколу и той же основной версии прошивки: у ExpressLRS модуль и приёмник разных основных версий не связываются.
  3. Сверьте частотное исполнение и регуляторный домен прошивки у модуля и приёмника: 868 и 915 МГц — разные версии, а прошивки с доменами FCC и LBT между собой не связываются.
  4. Проверьте потребление модуля на максимальной мощности против возможностей питания пульта: модули на 1 Вт и выше заметно сокращают время работы, часть из них требует внешнего питания.
  5. Сверьте разъём антенны (SMA или RP-SMA): у несовпадающего разъёма нет центрального контакта, и модуль на высокой мощности работает без нагрузки, рискуя выходным каскадом.

Производители в разделе

RadioMasterКитайSIYIКитайTeam BlackSheep (TBS)ШвейцарияFrSkyКитай

Подборки по этому разделу

Аппаратура РУ: подбор по дальности и протоколу

Вопросы по разделу

Зачем внешний модуль, если в пульте есть передатчик?
Чтобы получить другой протокол или большую дальность: например, поставить Crossfire или ExpressLRS 915 МГц в пульт со встроенным модулем 2,4 ГГц или поднять мощность до 1–2 Вт. Внешний модуль питается от пульта и управляется из его меню.
Что такое радиолиния с видео?
Система вроде SIYI HM30 или DK32S, где один радиоканал передаёт видео с камеры, телеметрию и команды управления. Воздушный модуль ставят на аппарат, наземную часть подключают к пульту или наземной станции — отдельный видеопередатчик и телеметрийный модем не нужны.
Чем отличаются отсеки JR, Micro и Nano?
Размером и разъёмом: JR — полноразмерный отсек крупных пультов, Micro (Lite) — уменьшенный, Nano — самый компактный, как у TX12, Zorro и Pocket. Модуль выбирают под отсек пульта; для несовпадающих форм-факторов есть переходники.
Производители каких марок собраны в разделе «Внешние модули и линки»?
SIYI, Happymodel, AllXF, HGLRC, BETAFPV, FrSky, RadioMaster, Team BlackSheep (TBS). Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Внешние модули и линки»?
Чаще всего в карточках этого раздела заполнены: масса, габариты, питание, диапазон частот, процессор, потребление, мощность передатчика в децибелах, интерфейс. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
