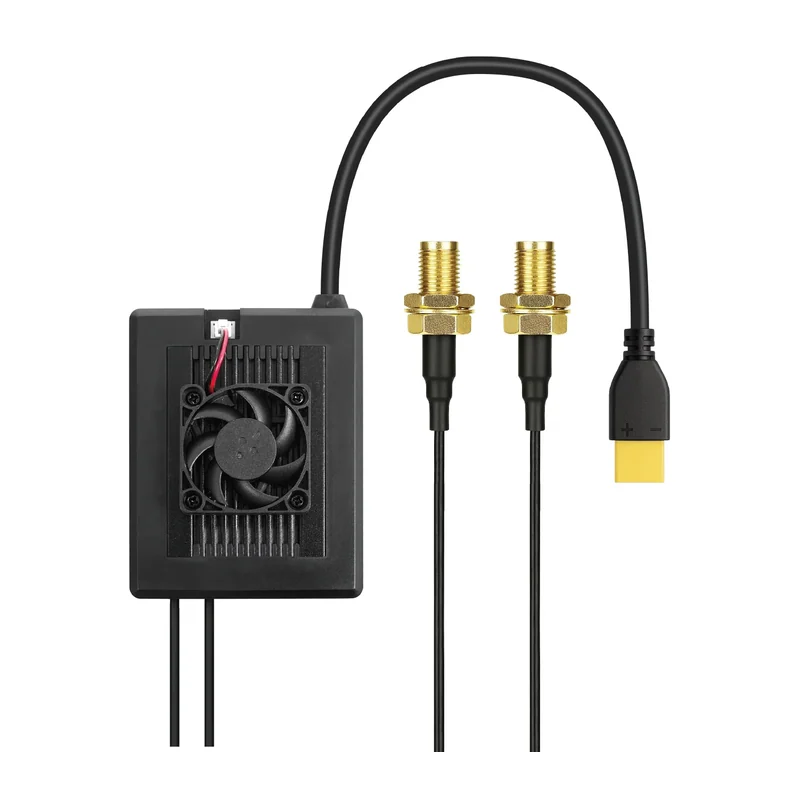

Воздушный модуль SIYI HM30 для HM30, MK32 и MK15 Enterprise, 74 г
Оригинальное название: SIYI HM30 Air Unit
Бортовая часть радиолиний HM30, MK32 и MK15 Enterprise: 16 каналов S.Bus и 5 PWM, питание 3S–6S, 70 × 55 × 16 мм, 74 г.
- Артикул
- SIYI HM30 Air Unit
- Производитель
- SIYI, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: диапазон частот, протокол связи — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Воздушный модуль SIYI HM30 для HM30, MK32 и MK15 Enterprise, 74 г — интерфейс S.Bus (GH1.25, 3 контакта), UART к полётному контроллеру (GH1.25, 4 контакта), PWM 1–5 (GH1.25…, питание 3S–6S, 12,6–25,2 В; ранние партии только 3S–4S, выход управления 16 каналов S.Bus, 5 каналов PWM. Прочее: масса 74 г; с понижающим модулем 109 г, габариты 70 × 55 × 16 мм с вентилятором, рабочая температура −10…+50 °C. Производитель — SIYI, Китай; раздел каталога — внешние модули и линки.
Характеристики
- Совместимость
- радиолиния HM30, станции MK32 и MK15 Enterprise
- Выход управления
- 16 каналов S.Bus, 5 каналов PWM
- Интерфейс
- S.Bus (GH1.25, 3 контакта), UART к полётному контроллеру (GH1.25, 4 контакта), PWM 1–5 (GH1.25, 6 контактов), LAN (GH1.25, 8 контактов), Type-C
- Питание
- 3S–6S, 12,6–25,2 В; ранние партии только 3S–4S
- Питание через понижающий модуль
- 16,8–75,6 В (4S–18S)
- Потребление
- в среднем 2,8 Вт, пиковое 12 Вт; с понижающим модулем в среднем 3,2 Вт
- Антенны
- всенаправленная 5 дБи, по заказу «леденец» 5 дБи
- Рабочая температура
- −10…+50 °C
- Габариты
- 70 × 55 × 16 мм с вентилятором
- Масса
- 74 г; с понижающим модулем 109 г
- Исполнения
- обычное; для двухоператорных комплектов; для MK32 — с понижающим модулем
- Артикул производителя
- HM30-AU, HM30-AU-DL, MK32-AU, MK32-AU-DL
Описание
Один и тот же бортовой модуль SIYI ставят в три системы: радиолинию HM30, станцию MK32 и станцию MK15 в корпоративном исполнении. Он передаёт на полётный контроллер 16 каналов S.Bus и пять каналов PWM, по UART отдаёт телеметрию, а порт LAN принимает видео с бортовой камеры.
Напрямую модуль питается от батареи 3S–6S, то есть 12,6–25,2 В. Ранние партии работали только от 3S–4S, это стоит проверить на конкретном экземпляре. Для более высоковольтных бортовых сетей модуль ставят через понижающий модуль 4S–18S: так он работает от 16,8 до 75,6 В. Потребление в среднем 2,8 Вт, пиковое 12 Вт, с понижающим модулем среднее 3,2 Вт.
Габариты 70 × 55 × 16 мм вместе с вентилятором, масса 74 г, в сборке с понижающим модулем 109 г. Штатная всенаправленная антенна имеет усиление 5 дБи. Производитель выпускает модуль в обычном исполнении и в исполнении для двухоператорных комплектов, а для MK32 поставляет его вместе с понижающим модулем.
Характеристики приведены по данным производителя: страница модели ↗
